手电筒前端金属外壳结构设计作品

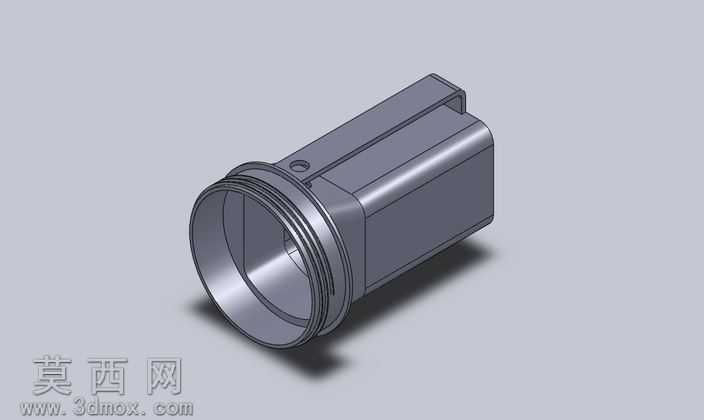

本作品为手电筒组装组件中的前端外壳零件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证零件的装配适配性与结构合理性，从手电筒整体装配逻辑出发拆解外壳的功能分区，将零件划分为前端螺纹连接段、中部筒身容纳段、尾部对接卡位段三个核心功能区域。前端螺纹连接段采用标准公制细牙螺纹结构建模，螺纹牙型、螺距、配合公差均按照五金零件通用加工标准设定，可直接与手电筒前端透光镜片压圈、灯头固定环实现无间隙旋合装配，螺纹根部做了R0.3的圆角过渡处理，既避免注塑或机加工过程中出现应力集中导致的开裂问题，也能去除锐边提升装配操作的顺滑度，螺纹段内侧预留了灯珠基板、反光杯的安装定位台阶，台阶高度与直径尺寸严格匹配常规手电筒灯组组件的安装公差，保证灯组装入后无晃动、光轴与筒身轴线重合。中部筒身容纳段采用圆角矩形截面设计，相比传统圆形筒身提升了握持时的防滑性能，筒壁厚度按照均匀壁厚原则设计，整体壁厚保持在1.8mm，避免壁厚不均导致的注塑缩痕、加工变形问题，筒身上部预留了挂绳孔结构，挂绳孔边缘做了倒角处理，防止穿入挂绳后长期摩擦出现割绳断裂的问题，筒身内部为空腔结构，可容纳电池仓、驱动电路板等核心电气组件，空腔内壁做了0.5°的拔模斜度设计，适配注塑成型或金属压铸的生产工艺要求，降低量产时的脱模难度。尾部对接卡位段设计了对称的卡位凸台结构，可与手电筒尾部的电池盖、开关组件实现卡扣式装配，凸台的尺寸与位置经过装配干涉校验，保证组装后卡位牢固、无松脱晃动。渲染阶段采用金属磨砂铝合金材质，调整材质的反射率、粗糙度参数还原硬质氧化铝合金外壳的真实质感，打光采用三点布光方式，主光源从斜上方45度照射突出零件的轮廓结构与螺纹细节，辅光源补光消除暗部死黑，环境光添加微弱的反光效果提升金属材质的真实感，整体渲染效果清晰展现零件的所有结构细节，可直接用于装配校验、加工图纸导出、产品展示等场景。设计过程中全程遵循可制造性设计原则，所有结构均无倒扣、无特殊加工要求，可直接适配数控机加工、铝合金压铸、注塑成型等多种加工工艺，无需额外调整结构即可投入量产。
