室内门执手式锁具旋钮结构设计

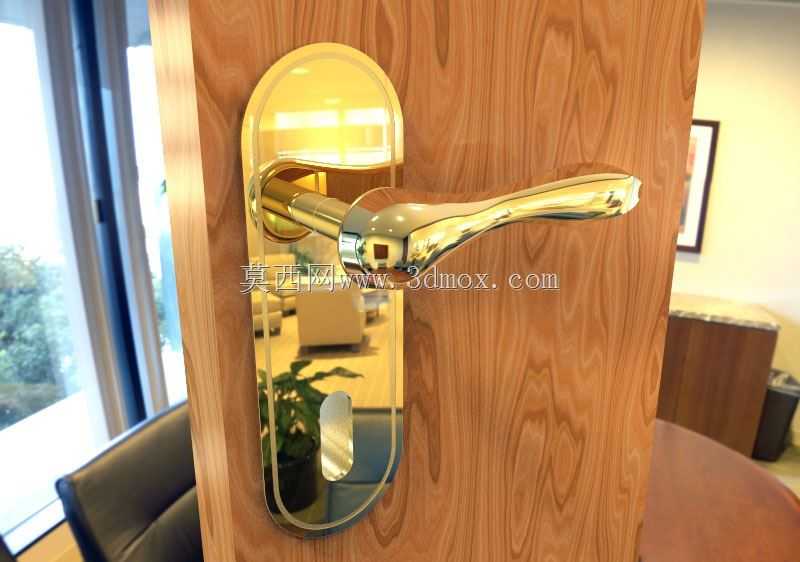

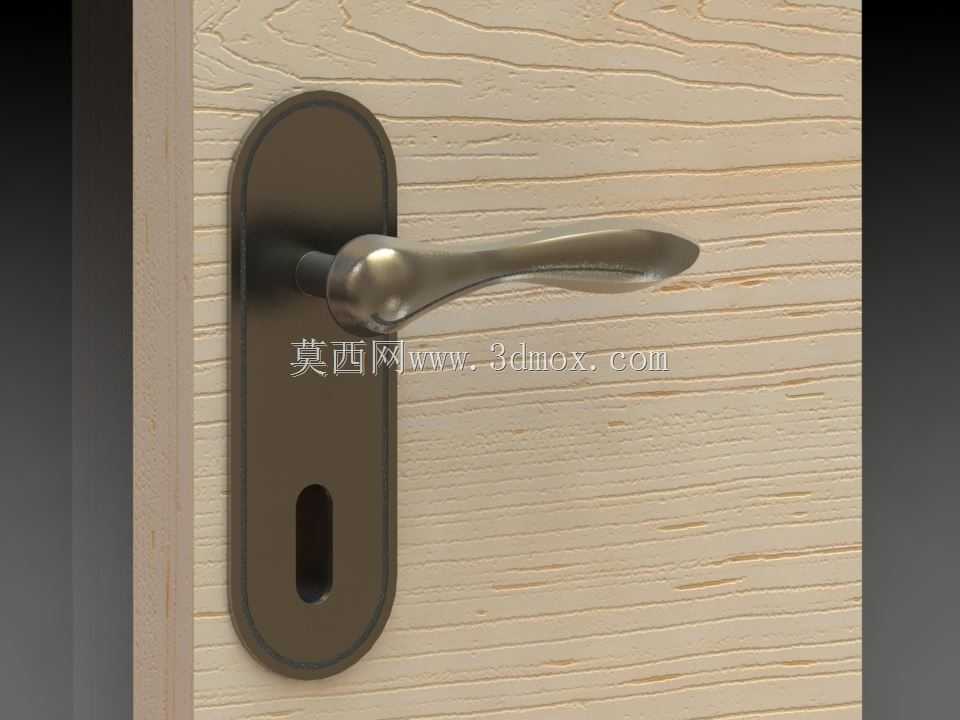

　　日常民用室内门、办公空间隔断门的启闭操作中，这类执手搭配锁孔盖板的旋钮组件是接触频次最高的五金部件，它直接承担着门扇启闭施力、锁舌伸缩控制的核心功能，同时也是门扇立面最直观的外露装饰部件，设计时需要同时兼顾力学可靠性、操作手感与外观协调性。从实际使用场景来看，这类旋钮执手普遍应用于厚度40-50mm的木质室内门，安装位置通常距离地面完成面900-1000mm，适配成年人自然垂臂后手腕的操作高度，执手的旋转行程通常控制在25°-35°之间，转动时通过内部方钢联动锁体的斜舌完成伸缩，不需要额外施加过大的握力，即便是老人、儿童也能轻松完成操作。设计过程中首先要确定安装底座的轮廓边界，这款长圆形盖板的长度控制在180mm左右，

　　宽度在50mm上下，盖板边缘做了3mm的圆角过渡，既可以避免安装后边缘刮蹭衣物，也能在门扇出现轻微变形时，盖板不会与门套发生磕碰干涉。盖板上预留的锁芯孔位位于执手转轴下方，孔位尺寸适配常规室内门锁的锁芯直径，孔边缘同样做了内倒角处理，方便钥匙插入时的导向，不会出现钥匙剐蹭孔边镀层的问题。执手部分的曲面造型是设计的重点，从转轴位置向末端延伸的过程中，截面从圆形逐渐过渡为扁椭圆形，握持段的截面厚度控制在12mm，宽度在22mm左右，完全贴合人手掌心握持时的自然弧度，转动执手时手腕不需要刻意扭转，符合人体工程学的施力角度。曲面构建时采用多段样条曲线拟合轮廓，通过曲率连续的曲面过渡消除棱线，既保证了握持时没有硌手的棱角，

　　也让金属表面的镀层能够均匀附着，不会出现曲率突变位置的镀层堆积或者露底问题。从安装适配性来看，底座盖板背面设计有定位沉台，安装时沉台卡入门扇上预先开好的安装孔内，能够避免执手转动时盖板跟转，两个安装螺丝孔位间距符合通用室内门锁的安装孔距标准，可以直接替换市面上绝大多数同规格的旧执手，不需要在门扇上重新打孔，降低了后期更换的施工难度。执手与转轴的连接位置做了加厚处理，这个位置是日常使用中应力最集中的区域，加厚后可以承受超过100N的垂直向下拉力，不会出现长期使用后执手下垂、松动的问题。转轴内部设计有方钢插孔，适配常规8mm见方的联动方钢，插孔深度控制在30mm，能够保证方钢插入后有足够的咬合长度，转动时不会出现方钢打滑、空转的情况。

　　表面处理方面，整体采用哑光古铜色的镀层工艺，这种镀层的耐刮擦性能优于亮面镀层，日常使用中不容易残留指纹和细小划痕，能够长时间保持外观的整洁度，和浅木色、白色等常见的室内门配色都有较好的搭配效果。在实际建模过程中，需要重点校验执手转动时的干涉边界，当执手向下旋转到最大行程位置时，执手末端距离门扇表面的间隙要保持在8mm以上，避免转动过程中执手蹭到门扇表面的漆面，同时也要校验执手末端与门套之间的距离，保证门扇开启到最大角度时，执手不会碰撞到墙面或者门套线。另外，盖板与门扇表面的贴合面要做微弧处理，因为木质门扇在使用过程中可能会出现轻微的表面不平整，微弧面的设计可以让盖板安装后边缘不会出现明显的缝隙，避免灰尘进入安装孔内部，也能提升整体的外观精致度。这类五金部件虽然结构不复杂，但是直接关系到日常使用的体验，设计时每一处尺寸的确定都要结合实际使用中的受力情况、操作习惯以及安装适配性，不能只追求外观造型而忽略了功能可靠性。
