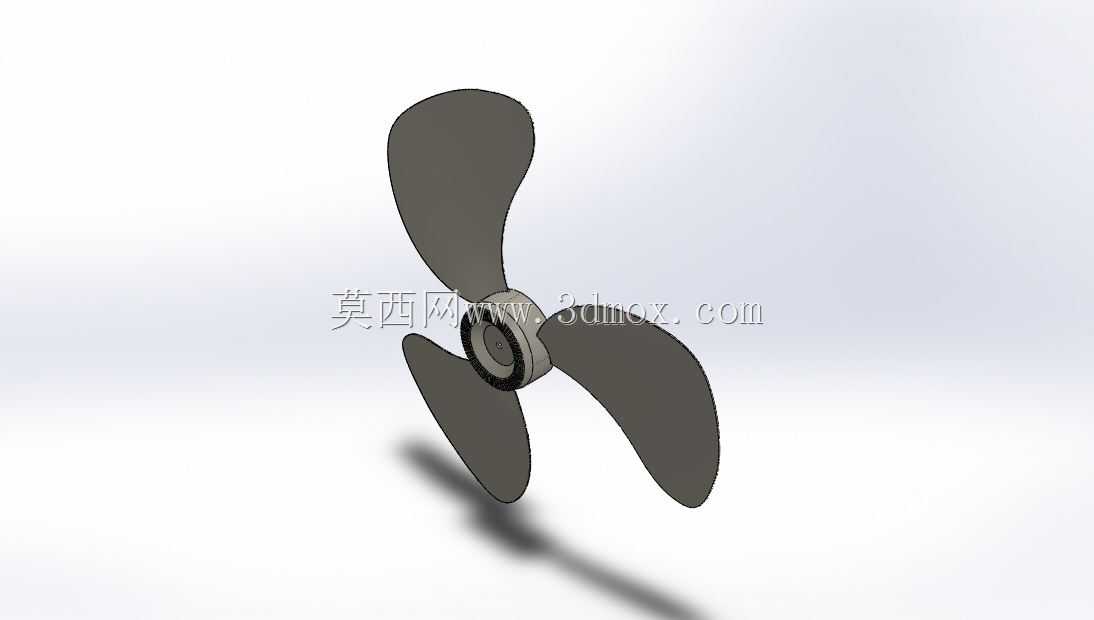

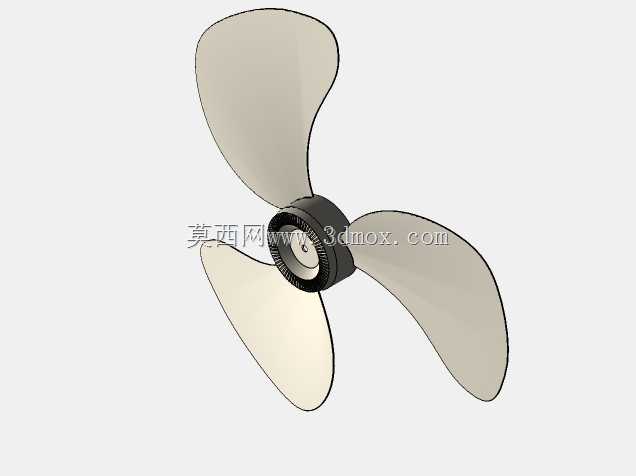

三叶轴流塑料通风扇叶结构设计

　　在日常风冷散热、低压通风场景里，这类三叶塑料扇叶是应用极广的流体做功部件，小到桌面散热设备、机柜通风单元，大到小型工业通风机组、农用通风降温设备，都能见到这类结构的身影。它的核心作用是通过自身绕轴旋转，推动轴向气流定向流动，完成热量交换、空间空气置换的功能，相比金属扇叶，塑料材质的扇叶自重更低，启动扭矩需求小，运转时的动平衡更容易控制，同时注塑成型的工艺特性也让这类扇叶的批量生产成本更低，耐潮湿、耐腐蚀的表现也更适配多尘、高湿的通风使用场景。

　　从设计思路上看，三叶结构的选型是平衡风量、噪音、动平衡稳定性的折中结果：两叶结构虽然风阻更小，但相同转速下的风量输出偏低，且动平衡容错率低，对转轴的同轴度要求极高；四叶及以上的多叶结构虽然能在低转速下输出更大风量，但叶间气流干涉更明显，运转噪音会显著提升，同时注塑成型时的叶形收缩变形控制难度更大，成品率会受影响。三叶结构的叶片沿轮毂周向120°均匀分布，每个叶片的重心都落在以转轴为中心的对称圆周上，只要叶形一致性控制到位，不需要额外做过多的动平衡配重就能满足常规通风场景的运转要求，对配套驱动电机的轴承负载也更友好，能有效延长驱动部件的使用寿命。

　　叶片的翼型设计是整个扇叶的核心，每个叶片从靠近轮毂的叶根到外缘的叶尖，弦长是逐步收窄的，同时叶片的安装角（即叶片弦线与旋转平面的夹角）从叶根到叶尖逐步减小，这个渐变设计是为了匹配不同回转半径处的线速度差异——叶尖处的线速度最高，如果安装角和叶根一致，会导致叶尖处气流攻角过大，产生气流分离，不仅会降低送风效率，还会产生明显的涡流噪音；而叶根处线速度最低，更大的安装角可以提升根部区域的气流推动能力，避免轮毂附近出现气流死区，让整个扇叶扫过的圆形区域内气流速度更均匀，减少中心区域的风量损失。叶片的前缘做了小圆角过渡，后缘则做了薄边处理，能减少气流切割时的阻力，同时降低叶片尾迹的涡流强度，进一步压低运转噪音。

　　轮毂部分的设计充分考虑了安装适配性，中心的轴孔采用带定位平面的D型孔结构，相比光圆孔，这种结构能有效传递扭矩，避免扇叶和电机轴之间出现打滑空转的问题，轴孔周边做了加厚的凸台结构，用来分散电机轴的锁紧力，避免塑料轮毂在锁紧螺丝时出现开裂。轮毂和叶片的过渡区域做了大圆角平滑衔接，这个位置是扇叶运转时应力最集中的区域，大圆角过渡可以避免应力集中导致的叶片根部断裂，尤其是在风机启停瞬间，叶片受惯性力冲击时，这个过渡结构能有效分散应力，提升扇叶的抗冲击能力。

　　从安装边界来看，这类扇叶的外径尺寸通常适配对应通风设备的风道内径，安装时叶片外缘和风道内壁的间隙控制在3-5mm为宜，间隙过大会导致叶尖处的气流回流，降低送风效率，间隙过小则容易因为扇叶运转时的微量形变、电机轴的径向跳动出现叶尖擦碰风道的问题。轴向安装尺寸上，轮毂的轴向长度要和电机轴的伸出长度匹配，确保锁紧后扇叶的轴向定位可靠，不会在运转时出现轴向窜动，同时要保证叶片和风道前后的防护网、导流结构保持足够的安全距离，避免运转时出现干涉。

　　在实际选型应用时，这类塑料扇叶更适配常温、无强腐蚀的通风场景，如果是高温排风、输送腐蚀性气体的场景，就需要更换金属材质或者特种工程塑料的扇叶，但在常规的民用通风、电子设备散热、小型工业风冷场景里，这类三叶塑料扇叶的性价比和性能表现都足够出色，也是目前通风散热领域应用最广泛的扇叶结构形式之一。建模过程中需要重点关注叶形曲面的光顺性，避免出现曲面褶皱、曲率突变的问题，否则不仅会影响实际的送风效率，还会在3D打印或者注塑开模时出现成型缺陷，同时要严格控制三个叶片的形位一致性，确保周向分布的角度误差控制在±0.5°以内，叶片的重量差控制在0.5g以内，才能保证扇叶运转时的动平衡符合要求，避免出现抖动、噪音过大的问题。
