磁条刷卡读卡器内部结构三维设计

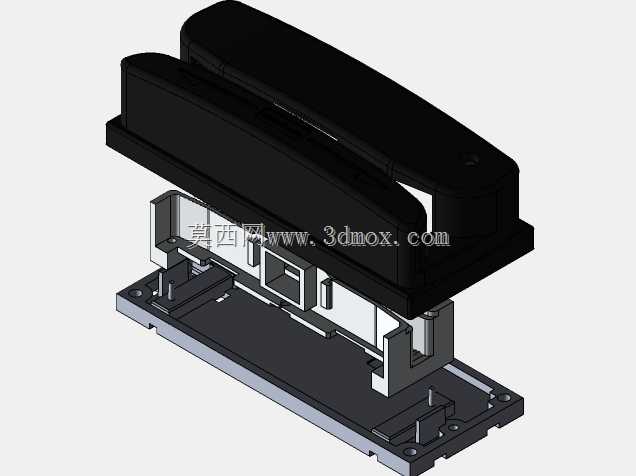

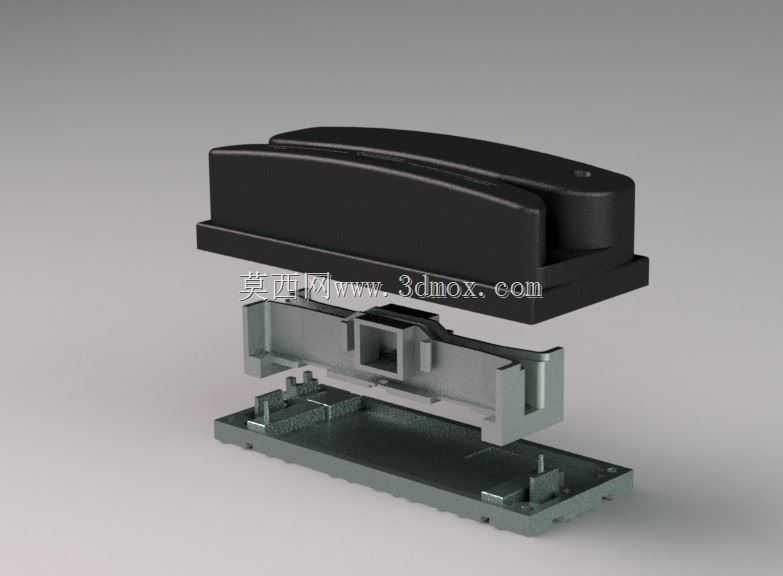

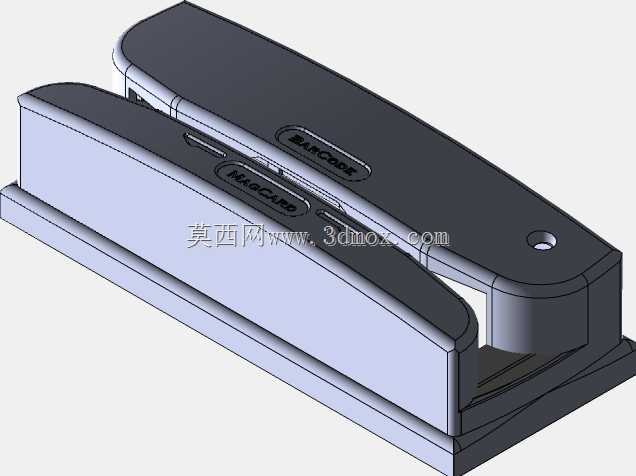

　　日常在商超收银、门禁核验、会员身份识别场景里见到的磁条读卡器，很多人只熟悉它外露的黑色外壳部分，很少关注其内部堆叠的结构逻辑，这套三维模型完整拆解了读卡器从上盖、中框到电路板底座的三层装配关系，能清晰看到每一层的卡扣定位、限位筋位以及元器件避让空间。从实际使用场景出发，这类读卡器大多固定在收银台台面、门禁闸机侧方或者自助终端的操作面板上，安装时需要在固定面开出对应尺寸的沉孔，底座上预留的四个安装柱正好对应M3螺丝的固定孔径，安装柱的高度做了2mm的凸台设计，既可以避免电路板直接贴合安装面造成磨损，也能给底部的焊盘引脚留出足够的安全间隙，防止短路风险。上盖的弧形曲面不是单纯为了美观做的造型，实际是贴合人手刷卡时的滑动轨迹设计，

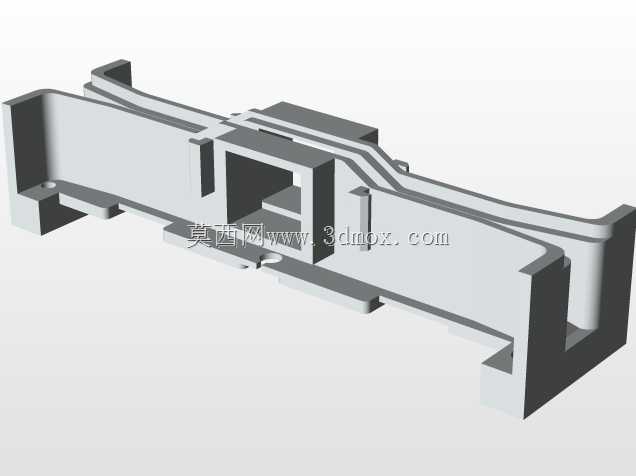

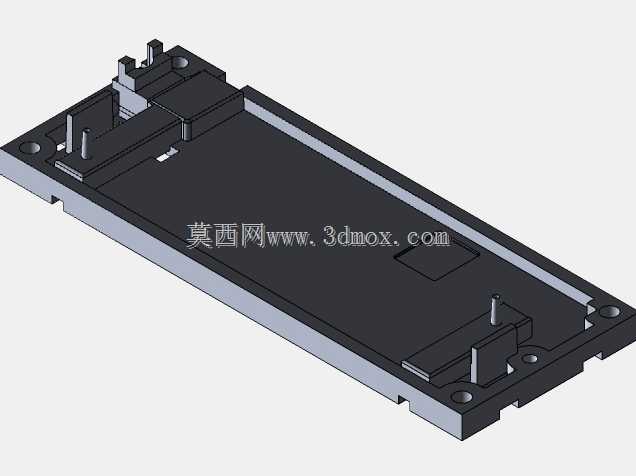

　　磁条卡划过读头的时候，这个弧度能引导卡片保持平稳的倾斜角度，避免卡片翘边导致磁道读取失败，上盖内侧均匀分布的六条加强筋，沿着壳体长度方向排布，壁厚控制在1.8mm，既不会因为壳体太薄按压产生形变，也不会因为壁厚过大导致注塑成型时出现缩痕。中间的中框结构是整个读卡器的定位核心，读头模块正好卡在中框预留的方形卡槽里，卡槽四周做了0.3mm的装配公差带，读头装入后不会出现横向窜动，中框两侧的卡扣和上盖对应的卡槽配合，装配时不需要额外打螺丝，靠卡扣的预紧力就能实现上下壳的紧密贴合，卡扣的拆卸角度设计在15度，后期维修拆解时用平口撬棍就能轻松打开，不会轻易断裂。底部的电路板底座上，除了预留读头的焊盘位置，还留出了蜂鸣器、状态指示灯的安装位，

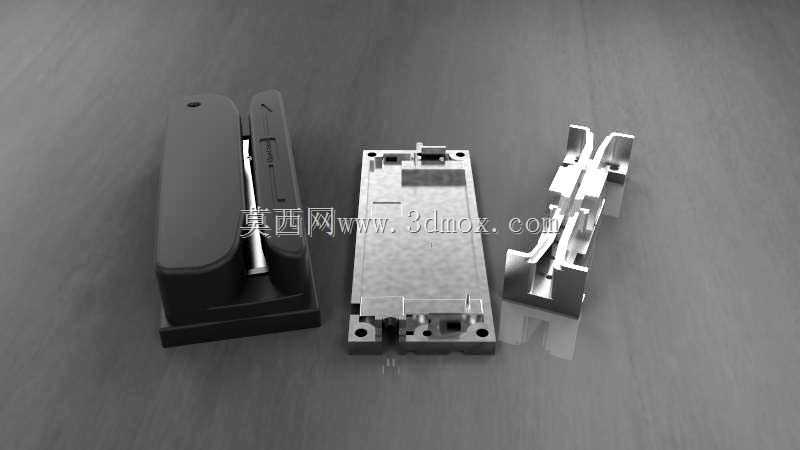

　　蜂鸣器的出声孔正好对准上盖侧面的格栅位置，刷卡成功的提示音可以无遮挡传出，指示灯的导光柱直接集成在上盖的壳体上，不需要额外加装导光零件，减少了装配工序。从结构设计的思路来看，整个产品没有多余的复杂零件，所有的装配关系都靠卡扣和定位柱实现，总装零件数量控制在6件以内，生产线装配时不需要复杂的工装夹具，工人可以徒手完成组装，能有效降低生产装配的工时成本。外形尺寸上，整机长度控制在120mm，宽度55mm，整体高度32mm，属于桌面式读卡器的常规尺寸边界，不会占用过多的台面空间，底座的出线口做在尾部的居中位置，数据线引出后可以顺着台面走线，不会影响正面的刷卡操作。在实际功能实现上，磁条读头的读取面比中框平面高出0.8mm，

　　卡片划过的时候能保证磁条和读头紧密接触，不会因为间隙过大出现读取丢码的问题，读头下方的支撑筋做了弹性让位设计，遇到厚度稍大的卡片时可以轻微下沉，避免卡片卡顿。壳体的所有边角都做了R2的圆角处理，既不会在使用时划伤操作人员的手，也能避免注塑件的尖角位置出现应力集中导致开裂，外壳表面做了细晒纹处理，日常使用时不容易残留指纹和划痕，能长时间保持外观整洁。这类读卡器除了桌面式安装的场景，也可以通过调整底座的安装孔位，集成到自助售货机、排队叫号机等终端设备内部，模型里预留的内部空间足够兼容不同规格的解码电路板，不需要重新修改壳体模具就能适配不同的功能方案，结构的通用性较强。
