4英寸塞规座配套销式操作手柄结构

　　在机加工车间的工序间检验、成品终检环节，塞规是批量检测内孔尺寸、判断工件是否合格的高频用量具，而配套的操作手柄直接影响检验人员的操作手感、检测效率与量规的使用寿命，这款4英寸规格的塞规座配套销式手柄，正是针对手持量规操作场景优化的结构设计。从实际使用场景来看，这类手柄主要适配4英寸规格的塞规座，可配套光滑塞规、螺纹塞规等不同检测头使用，检验人员手持手柄中段即可完成塞规的对准、插入、旋合、退出全流程操作，避免手部直接接触检测头造成的磕碰、锈蚀问题，同时能在批量检测时降低手部疲劳感，适合汽车零部件、通用五金、液压元件等行业的生产线旁检验、质检站抽检等场景使用。从功能特性上看，手柄两端的锁紧头采用了多面切削的锥台结构，

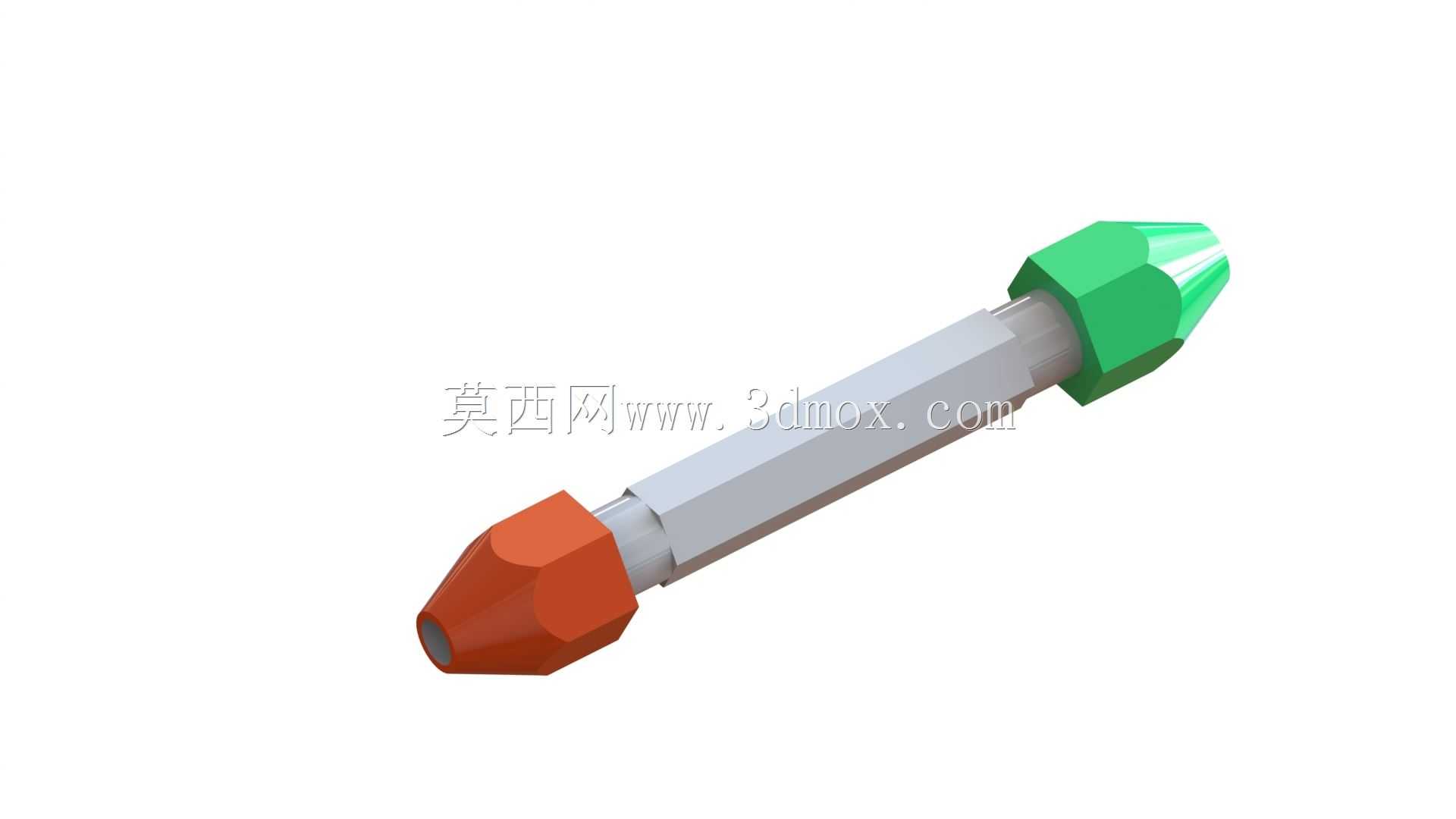

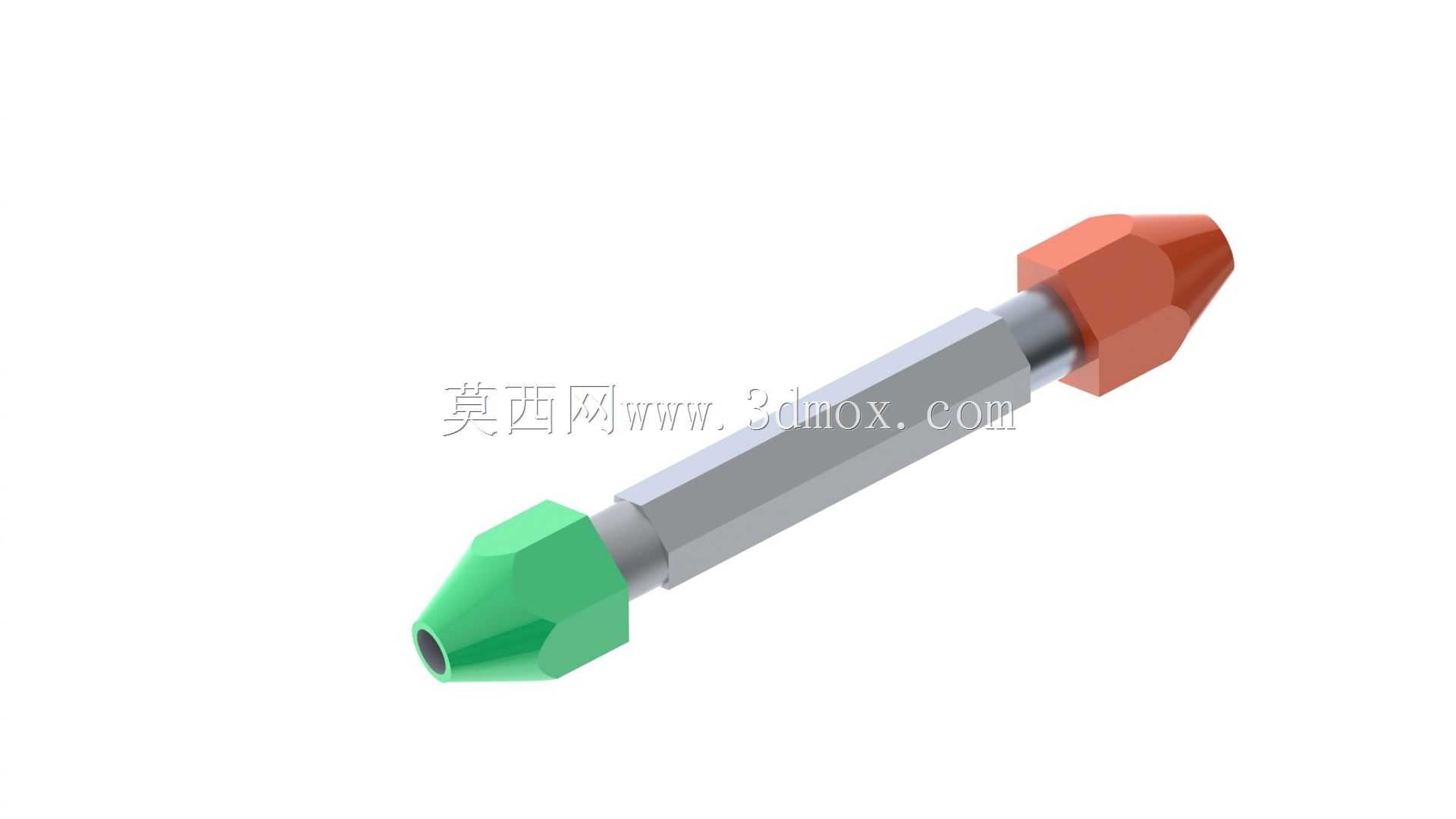

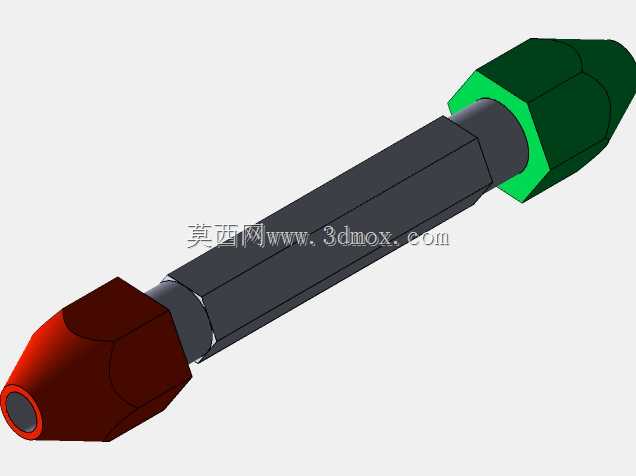

　　既能够与塞规座的安装孔形成可靠的过盈锁紧，防止检测过程中塞规头脱落，又能在需要更换不同规格塞规头时，通过夹持两端锥头实现快速拆装，无需额外工具；中段的六方柱结构是核心的操作握持段，六方的平面设计能够增加手部与手柄的摩擦力，即使手上沾有切削液、防锈油也不易打滑，同时六方结构也可以适配台虎钳的夹持需求，当需要对塞规头进行校准、修磨时，可直接将手柄中段夹持在台虎钳上，无需额外制作夹持工装。设计思路上，这款手柄没有采用复杂的异形曲面结构，全部采用常规机加工即可实现的柱面、锥面、平面结构，降低了加工难度与制造成本；两端锁紧头采用不同的颜色区分（对应模型中两端的红绿配色），可帮助检验人员快速区分塞规的通端与止端，避免检测时拿反端头造成的误判，

　　这一细节设计在批量快速检测场景中能有效降低出错概率。从外形尺寸与安装边界来看，手柄整体为同轴回转体加中段六方的组合结构，中段六方的对边尺寸适配成年男性的手掌握持宽度，既不会过细造成握持发力困难，也不会过粗导致长时间握持酸胀；两端锥头的锥度与塞规座的安装锥孔完全匹配，安装后塞规头与手柄的同轴度可控制在检具要求的公差范围内，不会因为安装偏心导致塞规插入时卡滞、检测结果失真；手柄的总长度经过优化，既保证了操作时手部与工件端面有足够的安全距离，避免工件毛刺、锐边划伤手部，又不会因为长度过长导致塞规插入时的摆动量过大，影响检测精度。在实际使用中，这类手柄的材质通常选用45号钢经调质处理，表面做发黑防锈处理，两端锁紧头的硬度控制在合理范围，

　　既保证足够的锁紧力不会长期使用后磨损松旷，又不会因为硬度过高在拆装时碰伤塞规座的安装孔；中段六方的表面粗糙度控制在Ra1.6-3.2之间，兼顾握持的摩擦力与清洁便利性，沾附的切削液、铁屑可直接用棉纱擦拭干净。不同于市面上部分一体注塑的塑料手柄，这款金属结构的手柄抗摔落、抗磕碰性能更强，即使从工作台高度掉落也不会出现开裂、变形问题，适合车间复杂的使用环境；同时两端可更换塞规头的设计，让一个手柄可适配同规格的多种检测头，减少了车间检具的备件数量，降低了检具管理成本。在结构细节上，两端锥头与中段六方的衔接处做了小直径的退刀槽设计，既方便车削加工时的退刀，保证各段尺寸的加工精度，又能在安装塞规座时起到限位作用，避免塞规座过度套入导致的拆卸困难；锥头的端面做了小倒角处理，去除加工毛刺，避免安装时割手或者刮伤塞规座的端面。对于结构设计从业者来说，这类看似简单的检具配件，实则每一处尺寸、结构都对应着实际使用中的痛点，没有多余的装饰性结构，全部设计都围绕操作便利性、检测可靠性、加工经济性三个核心维度展开，是典型的工业实用型结构设计。
