HIWIN系列HGH15线性导轨滑块组件

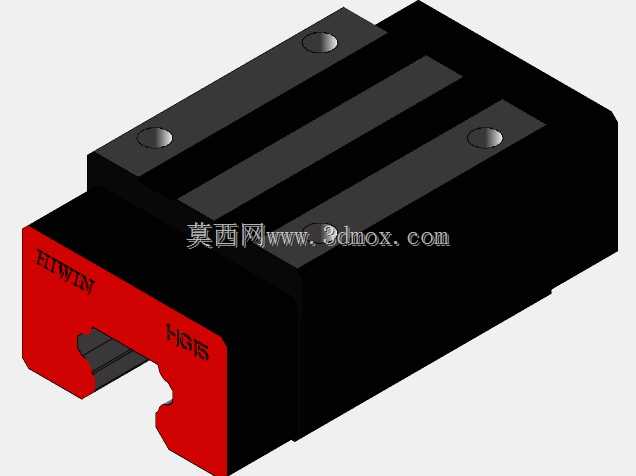

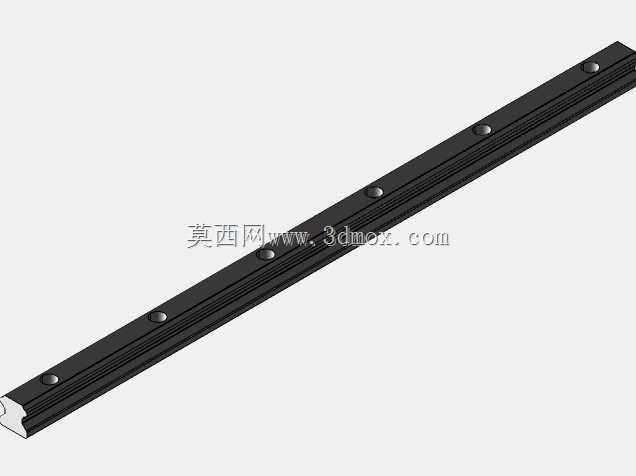

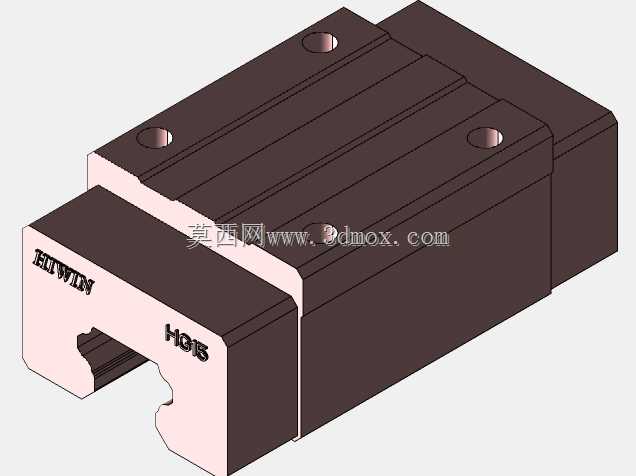

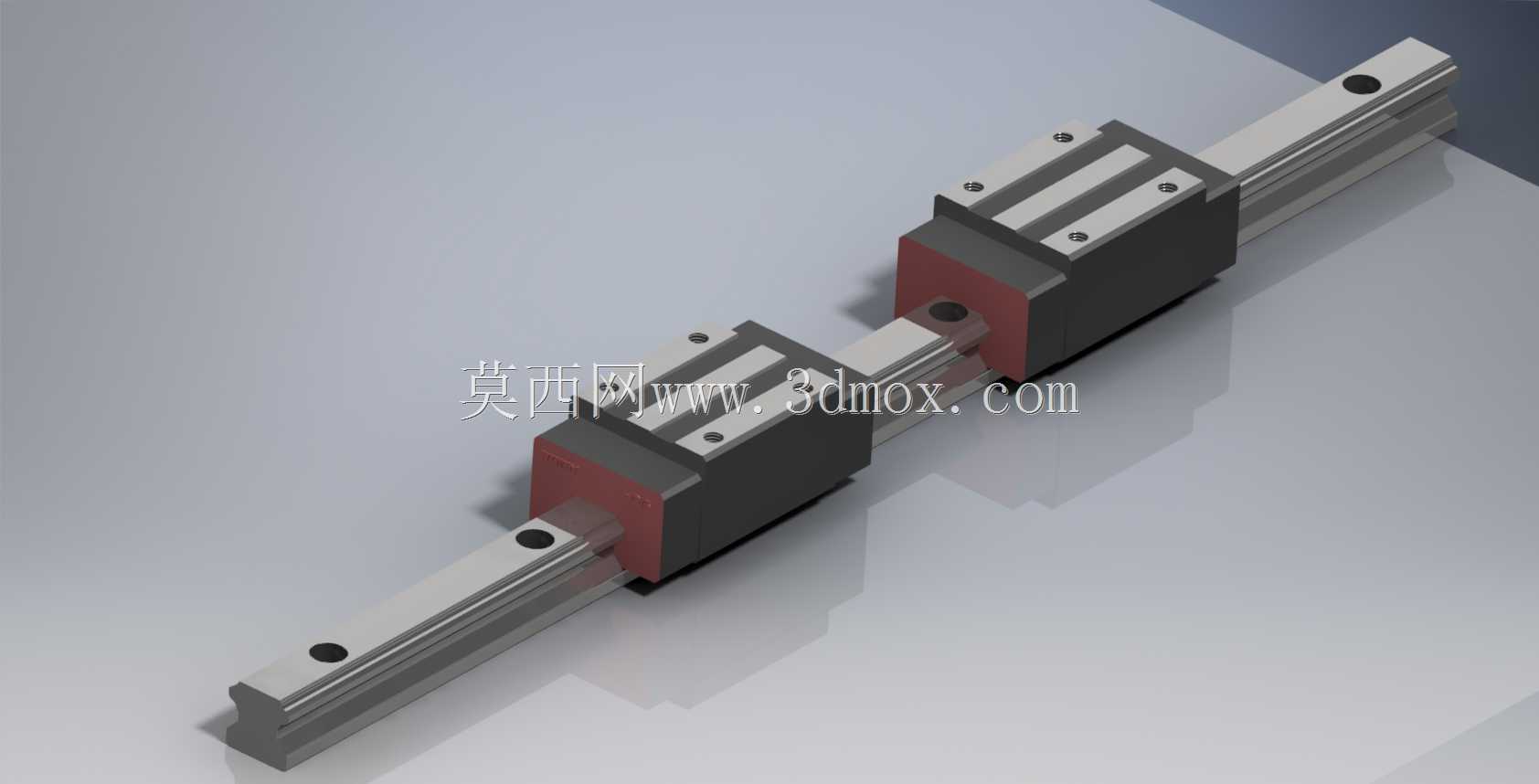

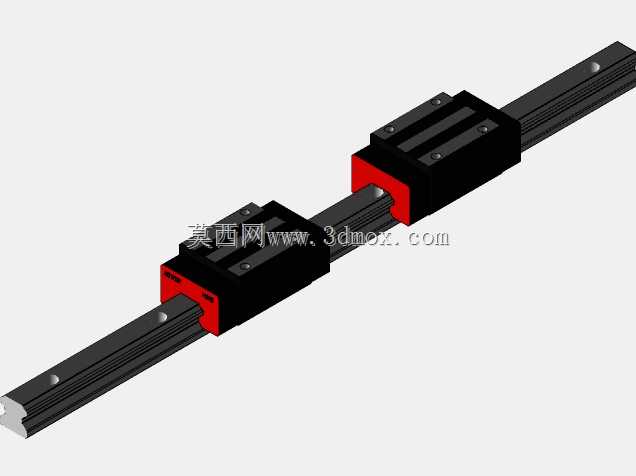

在非标自动化设备、精密机床、电子制造产线的直线运动机构设计中，线性导轨副是承担高精度直线导向、承载负载的核心传动部件，本次建模的HGH15规格导轨滑块组件，是上银HIWIN系列高组装方形导轨的常用规格，适配多数中等负载、中等精度要求的直线运动场景。从实际工程选型角度看，该规格导轨公称宽度15mm，属于小规格高负载导轨范畴，单根标准导轨长度可根据设备行程需求裁切，滑块采用四方型高刚性结构，相比同规格法兰型滑块，安装占用的横向空间更小，适合安装空间紧凑、对导轨安装面宽度有限制的设备布局。滑块内部采用四列圆弧接触式滚珠循环结构，接触角设计为45度，可同时承受径向、反径向、横向四个方向的等额定负载，相比传统的尖点接触滚珠导轨，圆弧接触设计在承受冲击负载时的接触应力更小，运行寿命更长，在点胶机、小型雕铣机、SMT贴片接驳台这类存在频繁启停、小幅冲击负载的设备中，该结构的抗振性能表现更稳定。建模过程中严格还原了导轨与滑块的安装边界尺寸，导轨上的安装沉孔位置、孔距完全对应实物的安装基准，滑块顶面的螺纹孔位置、安装基准面的公差带也按照实物样本参数还原，结构工程师在做整机布局时，可以直接调用该模型完成安装板、动力连接座的配合设计，不需要反复核对安装孔位偏差。从实际使用场景来看，该规格导轨常搭配1605、1610规格滚珠丝杠，或者同步带传动机构使用，组成单轴直线运动模组，在3C电子零部件检测设备中，这类导轨副的重复定位精度可以控制在±0.02mm以内，满足多数精密装配、检测工序的精度要求；在小型输送线的顶升移栽机构中，该规格导轨可承载单组50kg以内的工装负载，运行过程中滑块的预压等级可根据实际需求调整，轻预压等级适合低阻力高速往复运动场景，中预压等级适合高刚性切削加工场景，建模时也还原了滑块端部的注油嘴、防尘刮板结构，方便工程师在做管路布局时预留润滑管路的安装空间。导轨的基准面设计在导轨外侧的安装边，滑块的基准面对应滑块的单侧端面，实际装配时需要将两个基准面靠紧安装面的定位边，才能保证导轨副的运行直线度，很多新手工程师在装配时忽略基准面贴合，会导致滑块运行卡顿、磨损加快的问题，建模时特意将基准面做了标识区分，方便设计阶段就明确装配定位要求。滑块的回流槽、端盖结构也做了完整还原，虽然在整机设计中不需要对导轨内部结构做二次修改，但完整的结构呈现可以帮助初级工程师理解线性导轨的循环运动原理，在做运动仿真时也能更直观地模拟滑块沿导轨的运动行程，避免出现机构干涉问题。从安装边界来看，导轨安装时需要在安装基座上加工对应深度的沉孔，使用M4内六角螺钉固定，螺钉的拧紧力矩需要控制在合理范围，避免导轨因拧紧应力产生变形，影响运行精度；滑块与移动负载的连接采用M4螺纹孔，安装时需要保证负载安装面与导轨安装面的平行度，平行度偏差需要控制在0.02mm/100mm以内，否则会额外增加滑块的运行阻力，缩短使用寿命。在半导体晶圆搬运、小型医疗检测设备这类对运行平顺性要求高的场景中，该规格导轨还可以选配金属刮板、低发尘密封端盖，适配洁净车间的使用要求，建模时预留了可选配件的安装位置，方便工程师根据不同使用场景快速调整配置。
