双缸往复式动力输出机构结构设计

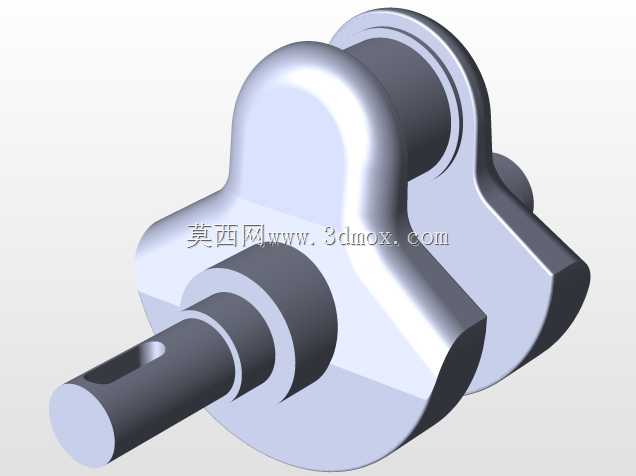

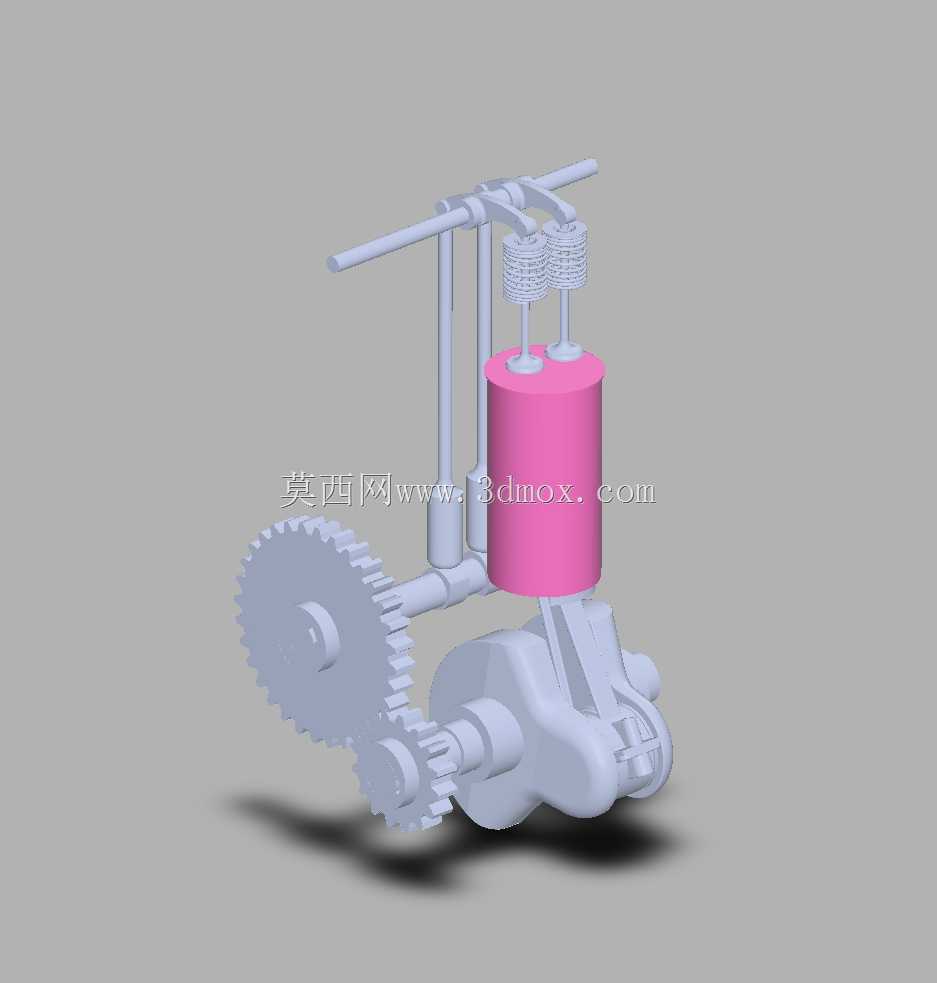

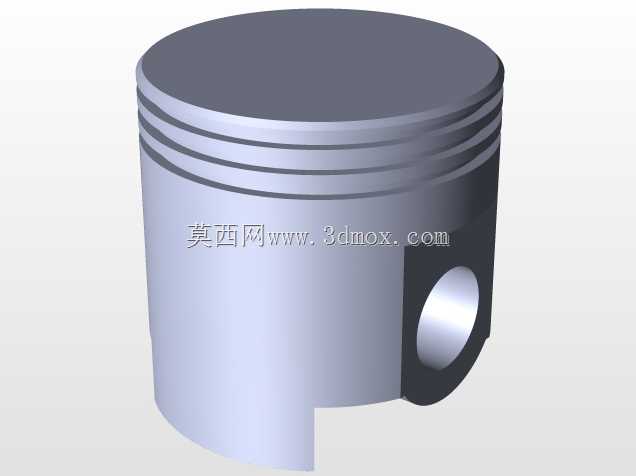

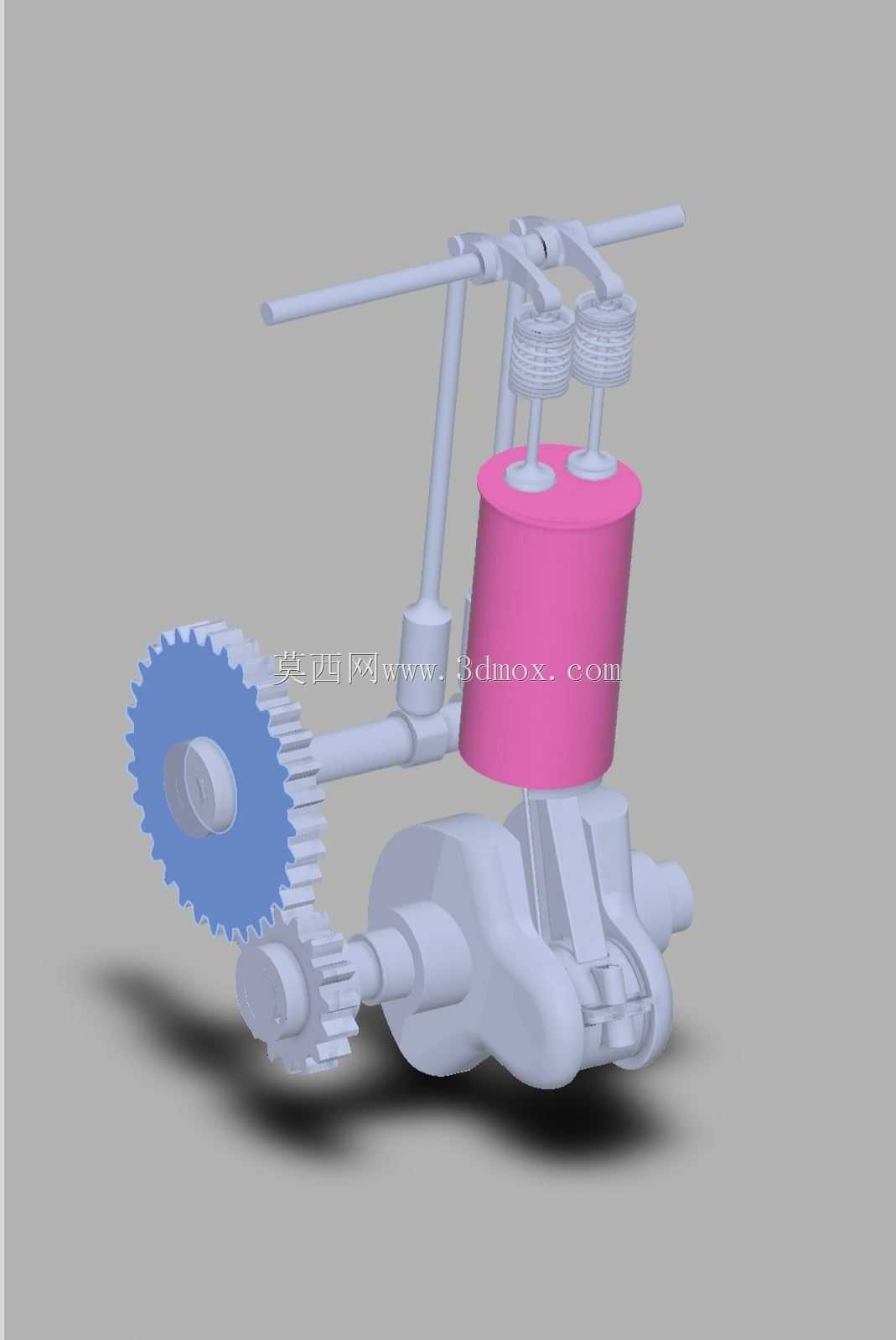

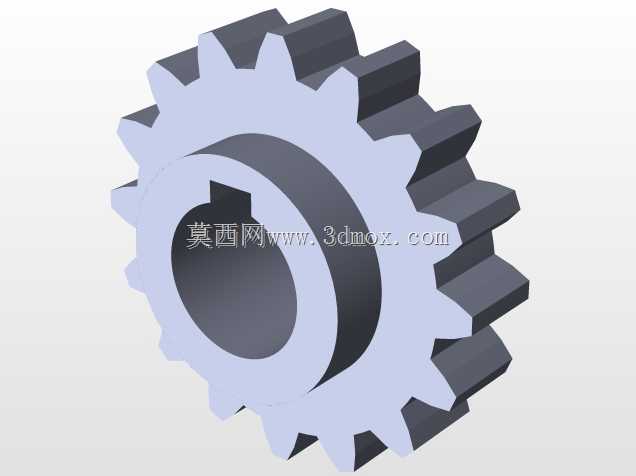

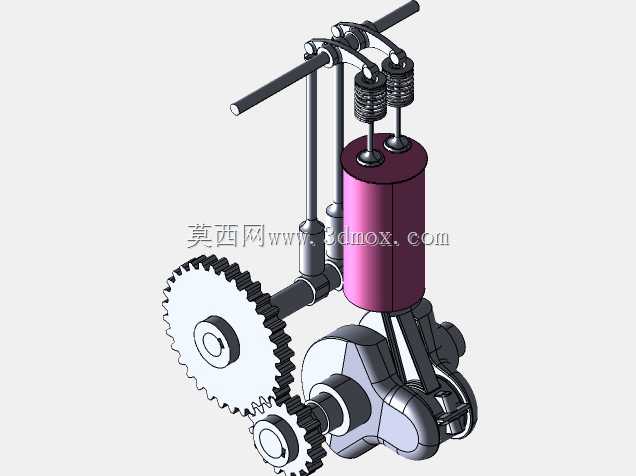

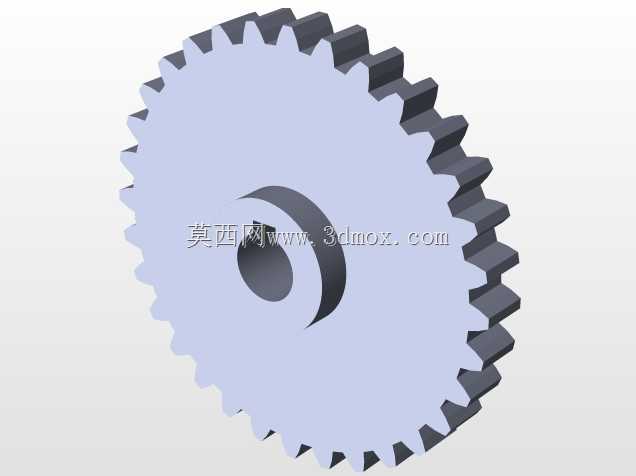

在小型通用动力配套场景中，双缸往复式动力结构的应用覆盖了从便携发电机组、小型园林作业机械到轻型摩托类动力单元的多个领域，这类结构相比单缸动力输出更平顺，振动幅值控制更优，同时相比多缸大排量结构体积更紧凑，适配对安装空间有严格限制的移动类设备需求。这套双缸动力结构的传动路径从输出端齿轮组开始，一级主动齿轮与曲轴端从动齿轮啮合完成第一级减速，将活塞往复运动转换的旋转动力平稳传递至输出轴，齿轮参数选取上兼顾了传动比匹配与齿面接触强度，齿宽设置考虑了持续运转下的载荷分布均匀性，避免偏载导致的早期点蚀失效。曲柄连杆部分采用并列双缸布置，两个活塞的曲柄销相位差设置保证了做功行程的交替衔接，抵消了大部分一阶往复惯性力，运转时的整机振动水平远低于同排量单缸结构，不需要额外加装大体积平衡轴就能满足多数便携设备的振动限值要求。活塞组件与缸体的配合间隙选取参考了通用小型内燃机的设计规范，缸体部分的外形预留了散热鳍片的安装位置，适配风冷散热的使用场景，不需要额外搭建复杂的水冷循环管路，进一步压缩了整机的配套体积。从安装边界来看，整机的动力输出轴轴线与缸体中心线垂直，底部壳体设置了四处统一规格的安装凸台，凸台的孔位间距适配多数通用小型动力的安装机架尺寸，替换现有单缸动力时不需要大幅改动原有设备的机架结构，降低了配套改造成本。进气与排气接口布置在缸体顶部两侧，接口的连接尺寸符合通用小型动力的管路配套标准，不需要单独定制转接件就能完成进排气系统的装配。设计过程中重点校核了曲轴的疲劳强度，在两个曲柄臂之间设置了平衡配重块，抵消连杆大头旋转产生的离心力，避免高速运转时曲轴出现挠曲变形，同时齿轮组的中心距公差控制在合理范围内，既保证齿轮啮合的侧隙符合要求，避免卡滞，又不会因为侧隙过大产生冲击噪音。活塞销与连杆小头的配合采用浮动式设计，配合面的润滑通道在壳体铸造时就预留了对应的油道位置，不需要额外加工复杂的润滑油路，依靠运转时的飞溅润滑就能满足配合面的润滑需求，简化了润滑系统的结构。这套结构的动力输出特性偏向中低转速大扭矩输出，适配需要持续稳定动力输出的作业类设备，在额定转速下的扭矩波动控制在较小范围内，不会因为动力输出脉动导致作业设备出现抖动，影响作业精度。整机的外部轮廓没有突出的尖锐结构，所有外露的传动部件都预留了防护罩的安装位，符合通用机械设备的安全设计要求，安装时只需要配套对应尺寸的防护罩就能满足外露旋转部件的防护规范。从装配流程来看，整个结构可以分部件预装后再进行总装，曲轴连杆组件、齿轮传动组、缸体活塞组件都可以作为独立预装单元，总装时不需要特殊的专用工装，普通的机械装配工位就能完成整机装配，降低了生产装配的工艺难度。在实际配套选型时，这套结构可以根据不同的功率需求调整缸径与行程参数，不需要改动外部安装尺寸就能覆盖一定范围的功率输出需求，适配多类小型设备的动力配套要求，不需要为不同功率等级单独设计机架与连接结构，大幅降低了配套厂商的设计与生产成本。
