带探测点位的金属面板原型结构件

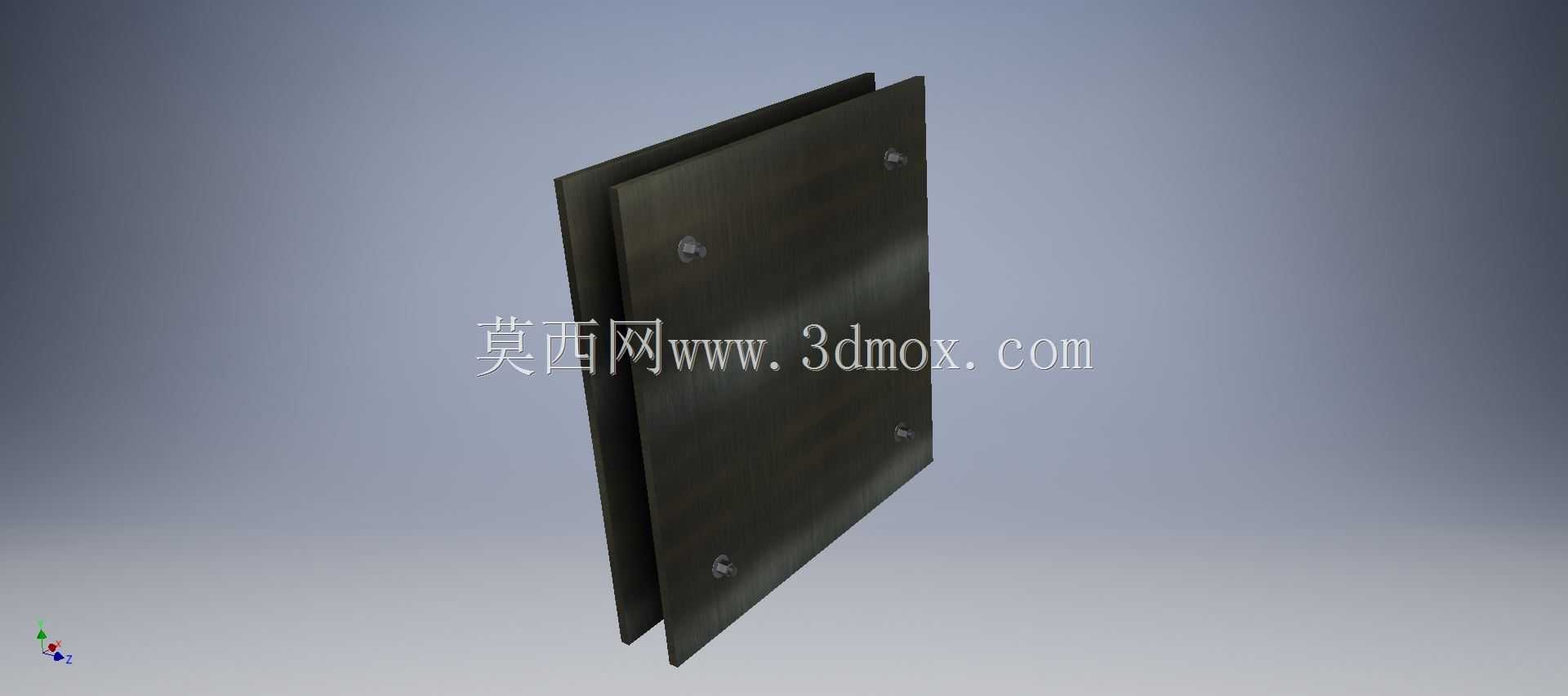

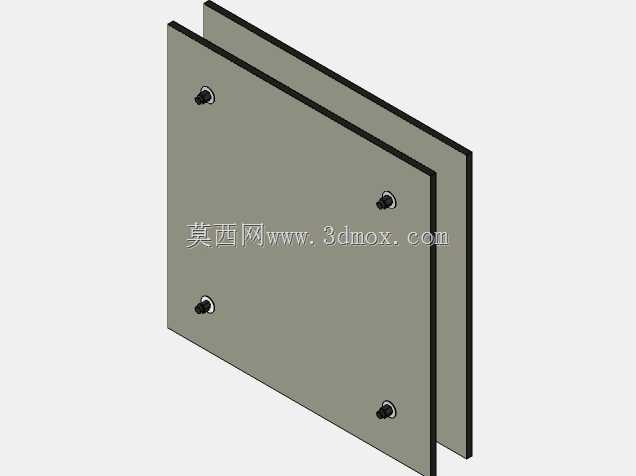

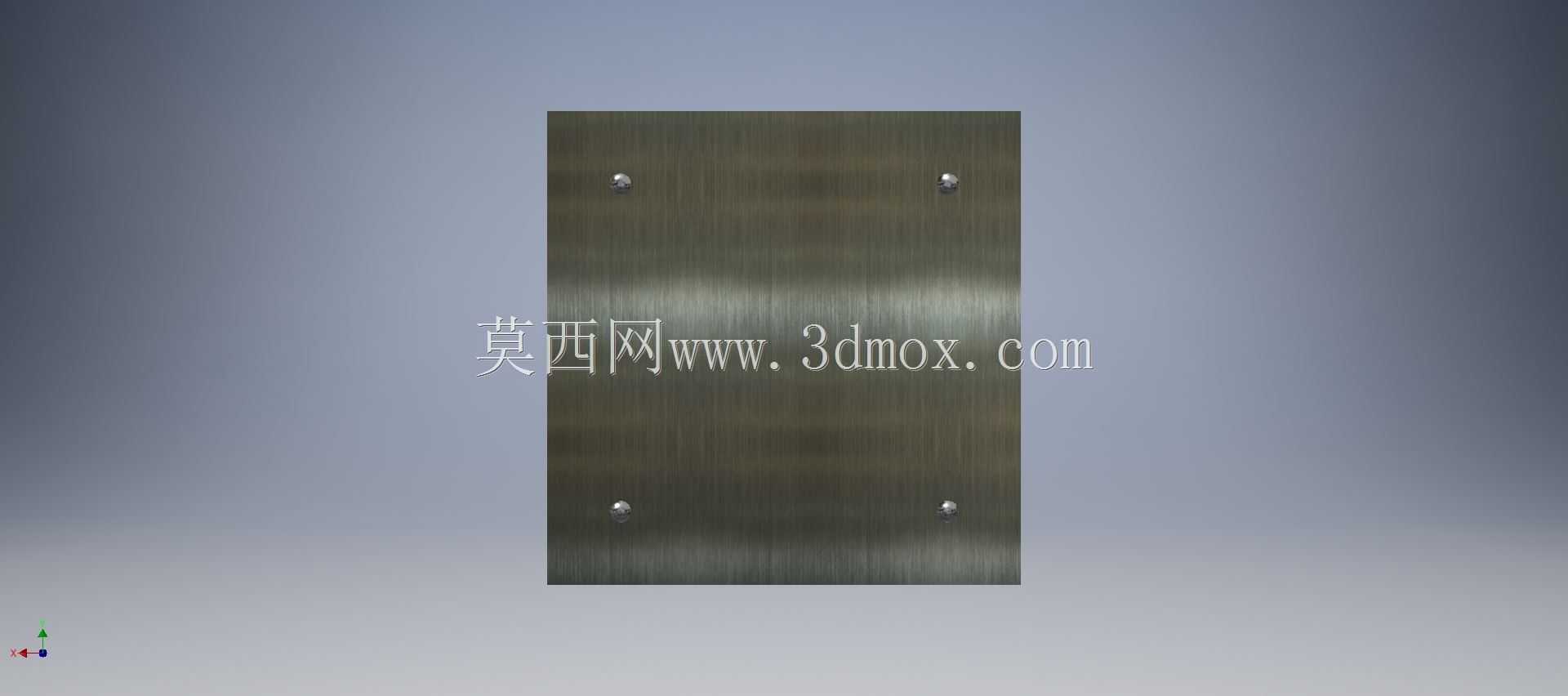

　　这类带预设探测点位的金属面板结构，多作为特种原型测试设备的前端承载基体使用，常见于实验室原理验证阶段的功能样机搭建，区别于量产定型的设备外壳，这类原型面板不需要做外观美化处理，核心要满足内部功能模块的安装定位、探测元件的点位精度、以及外部测试接线的布局需求。从结构设计逻辑来看，面板采用整块金属板材做基底，表面做拉丝处理是为了减少环境光反射对光学类探测元件的信号干扰，四个角位的凸点是探测元件的安装基准位，每个点位都预留了元件嵌入的沉孔深度，不需要额外做支架固定，元件直接嵌入后点胶封固即可，能最大限度减少安装支架带来的装配误差，保证四个探测点的相对位置精度控制在极小公差范围内。实际应用场景中，这类面板多搭配内部的模拟信号处理模块使用，

　　面板本身作为设备与外部测试环境接触的唯一界面，需要具备一定的结构强度，避免测试过程中受外力挤压导致点位偏移，同时金属材质本身可以起到电磁屏蔽作用，减少外部杂散信号对内部敏感传感元件的干扰，这也是原型验证阶段优先选用金属面板而非塑料面板的核心原因。设计阶段首先要确定四个探测点的相对坐标，所有点位的位置公差都要围绕内部模拟电路的信号采集范围来设定，不能脱离电路参数单独定机械尺寸，面板的整体厚度要匹配元件的嵌入深度，过厚会增加不必要的整机重量，过薄则无法保证元件安装后的结构稳定性，边缘的折边结构是为了提升面板整体的抗形变能力，不需要额外增加加强筋就能满足平面度要求，减少加工工序。安装边界方面，面板四周预留了与设备主体框架连接的固定孔位，

　　孔位做了沉头处理，固定螺丝安装后不会突出面板表面，避免刮擦测试过程中接触的被测物体，面板的整体外形尺寸要匹配内部框架的安装槽位，单边预留0.1mm的装配间隙，既方便拆装调整，也不会在测试过程中出现松动移位。这类原型结构件不需要做量产阶段的开模准备，直接采用整块板材CNC加工即可，加工过程中优先保证四个探测点位的位置度，其次保证面板表面的平面度，表面拉丝处理在加工完成后统一做，避免加工过程中的切削液残留腐蚀表面纹理。实际测试使用时，这类面板作为探测端的直接载体，所有探测元件的信号走线都从面板背面的预留槽位引出，直接连接到内部的信号处理模块，不需要在面板上做额外的走线孔，减少外部信号从走线孔进入内部干扰电路的概率，

　　面板与内部框架的连接处会加装薄橡胶垫片，一方面起到缓冲作用，避免设备移动过程中的震动传导到面板导致元件松动，另一方面可以填补装配间隙，阻挡灰尘进入设备内部。不同于量产设备的面板需要做标识印刷、按键开孔等处理，这类原型面板的所有结构都服务于功能验证，没有多余的装饰性结构，每一处尺寸设定都对应实际的测试需求，比如四个探测点的间距设置，是匹配被测物体的特征尺寸来确定的，保证测试过程中四个点位能同时接触到被测物体的对应特征区域，不会出现点位错位导致信号采集失效的问题。面板表面没有做喷涂处理，保留金属本身的材质特性，也是为了避免喷涂涂层的厚度影响探测元件与被测物体之间的距离参数，保证测试数据的准确性，在原型验证阶段，任何多余的表面处理都可能引入额外的变量，影响测试结果的可靠性，所以设计阶段就刻意简化了表面处理工序，只做必要的去毛刺和拉丝处理，既满足基本的使用需求，也不会引入不必要的干扰因素。
