洲际弹道导弹第一阶段胶合板测试模型

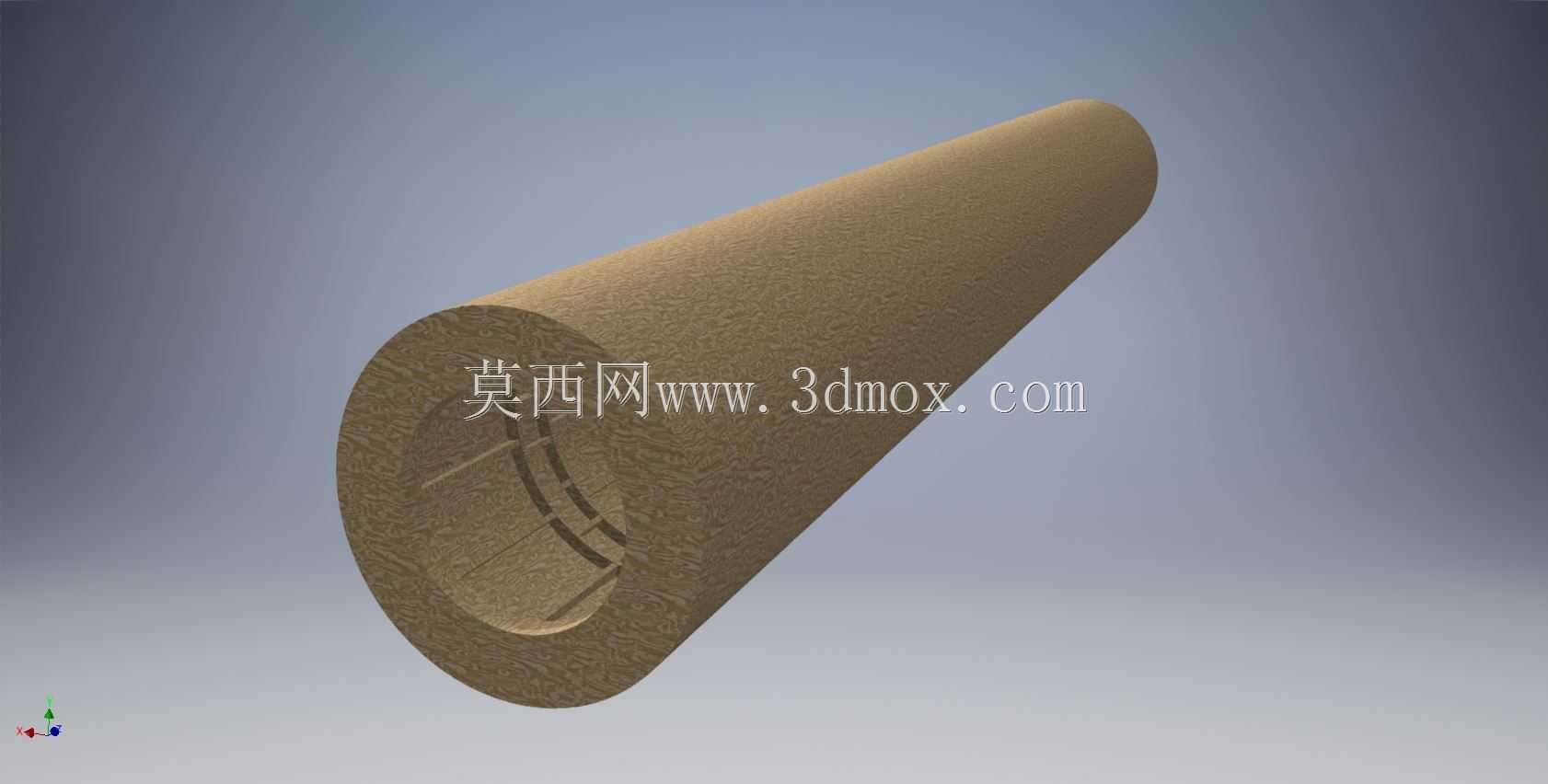

　　该胶合板箭体结构件，核心服务于弹道导弹地面测试环节的抓取适配验证场景，在发射系统升级迭代的流程中，承担非火工状态下的接口匹配、工装适配功能，无需承受实弹发射时的高温高压载荷，仅需复现箭体第一级段的外形轮廓、端面接口尺寸与安装基准特征，即可满足抓取机构动作验证、发射台适配调试的全部需求。从结构设计逻辑来看，该模型完全复刻实弹第一级段的外轮廓锥度，端面的卡槽结构严格对应实弹的对接接口尺寸，整体采用等壁厚空心结构设计，在保证外形精度的前提下大幅降低构件自重，既方便测试过程中的吊装转运，也能避免测试过程中因构件自重过大对抓取机构、发射台稳定装置造成额外载荷，干扰测试数据的准确性。在实际测试场景中，

　　该模型可替代实弹完成多轮次的抓取动作循环验证，测试抓取机构的抱紧力分布、对接同轴度偏差、起吊过程的姿态稳定性，也可用于发射台稳定装置的适配调试，验证发射台支撑臂与箭体端面的贴合度、锁紧机构的卡合行程，排查对接过程中可能出现的干涉问题。相较于金属材质的测试工装，胶合板材质的模型加工周期更短，成本更低，在反复测试过程中即使出现磕碰损伤，也可快速修补或重新加工，不会影响整体测试进度。设计过程中，首先提取实弹第一级段的外轮廓三维扫描数据，对非关键的内部结构进行简化处理，仅保留端面的接口卡槽、外锥面的基准特征，将壁厚控制在满足结构刚度要求的最小值，避免不必要的材料浪费；安装边界方面，模型的总长度、最大端面直径、

　　锥度公差均严格匹配实弹对应段的尺寸参数，端面卡槽的位置度、深度公差控制在测试允许的偏差范围内，保证与抓取机构、发射台接口对接时的贴合度与实弹一致，确保测试获取的数据可直接迁移到实弹适配流程中。在发射系统升级的测试流程里，这类等比例木质模型是不可或缺的中间验证载体，在实弹进场前完成全部工装适配、机构动作验证，可大幅减少实弹占用测试工位的时间，降低实弹反复吊装对接带来的安全风险，同时也能让测试人员提前熟悉箭体的吊装流程、对接操作步骤，为后续实弹测试的顺利开展打好基础。模型端面的卡槽结构并非简单的复刻，每一处槽位的宽度、深度、角度都经过反复核对，确保与锁紧机构的卡爪完全匹配，在模拟起吊过程中不会出现滑脱、卡滞的问题；

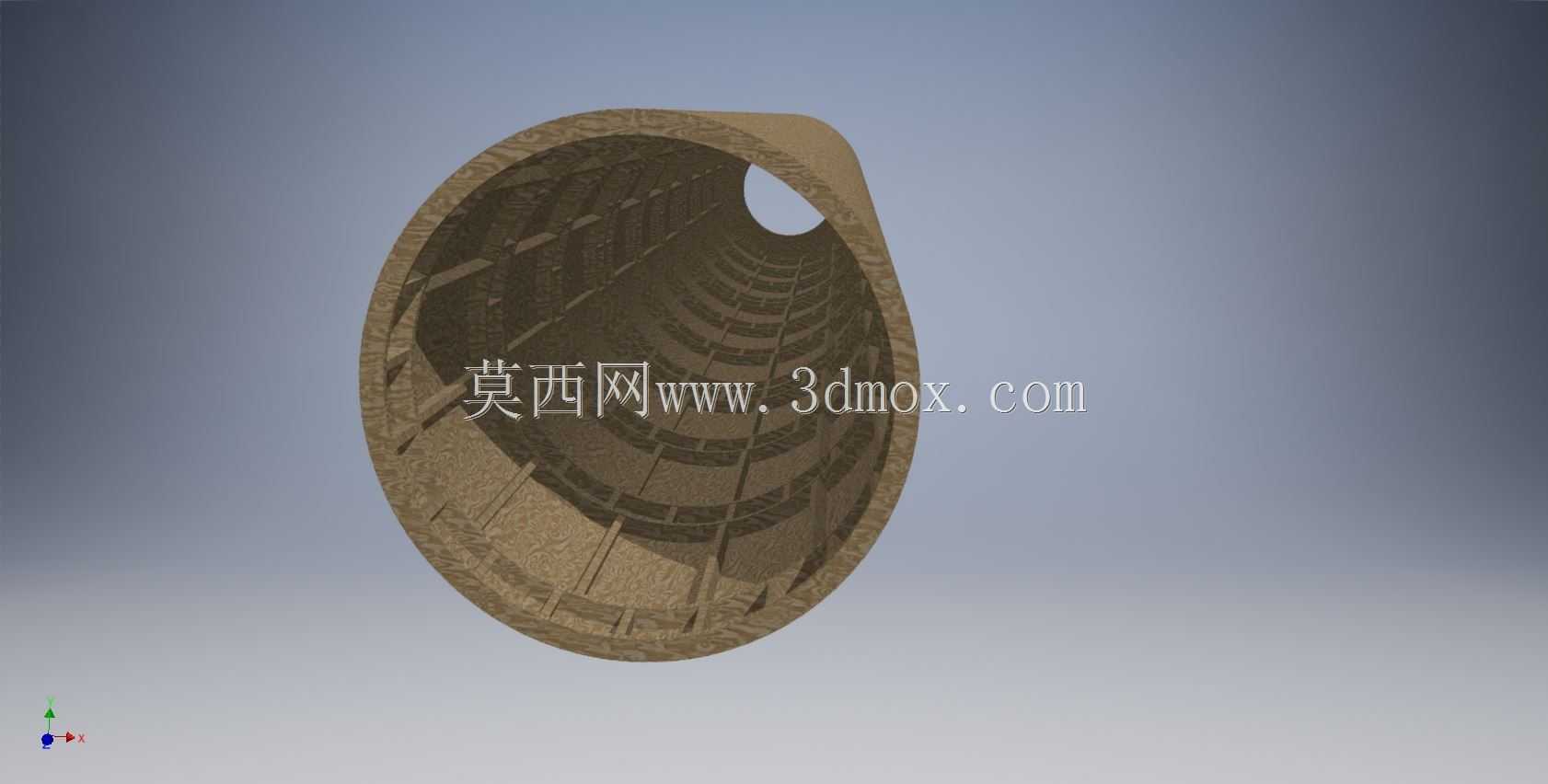

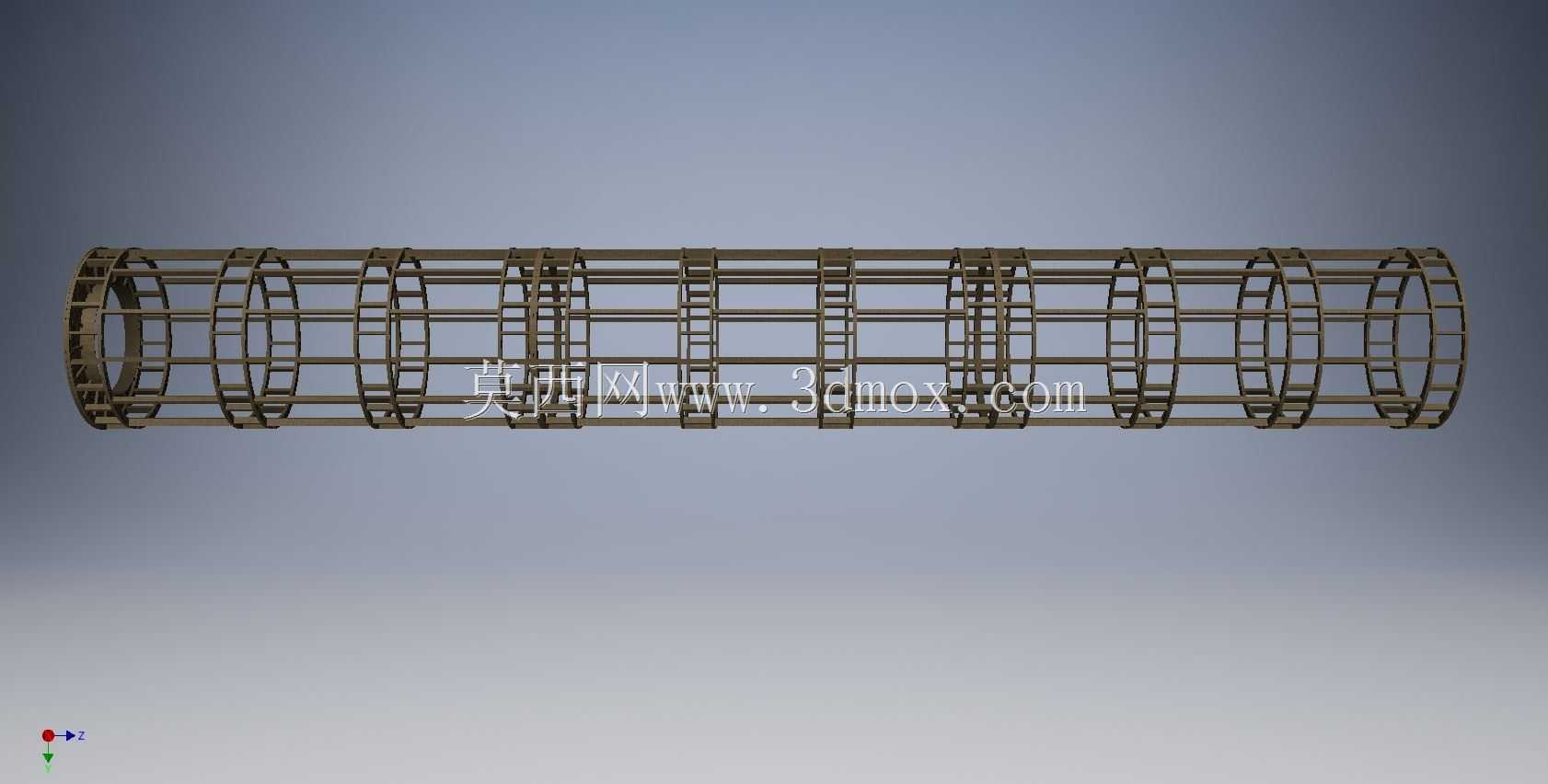

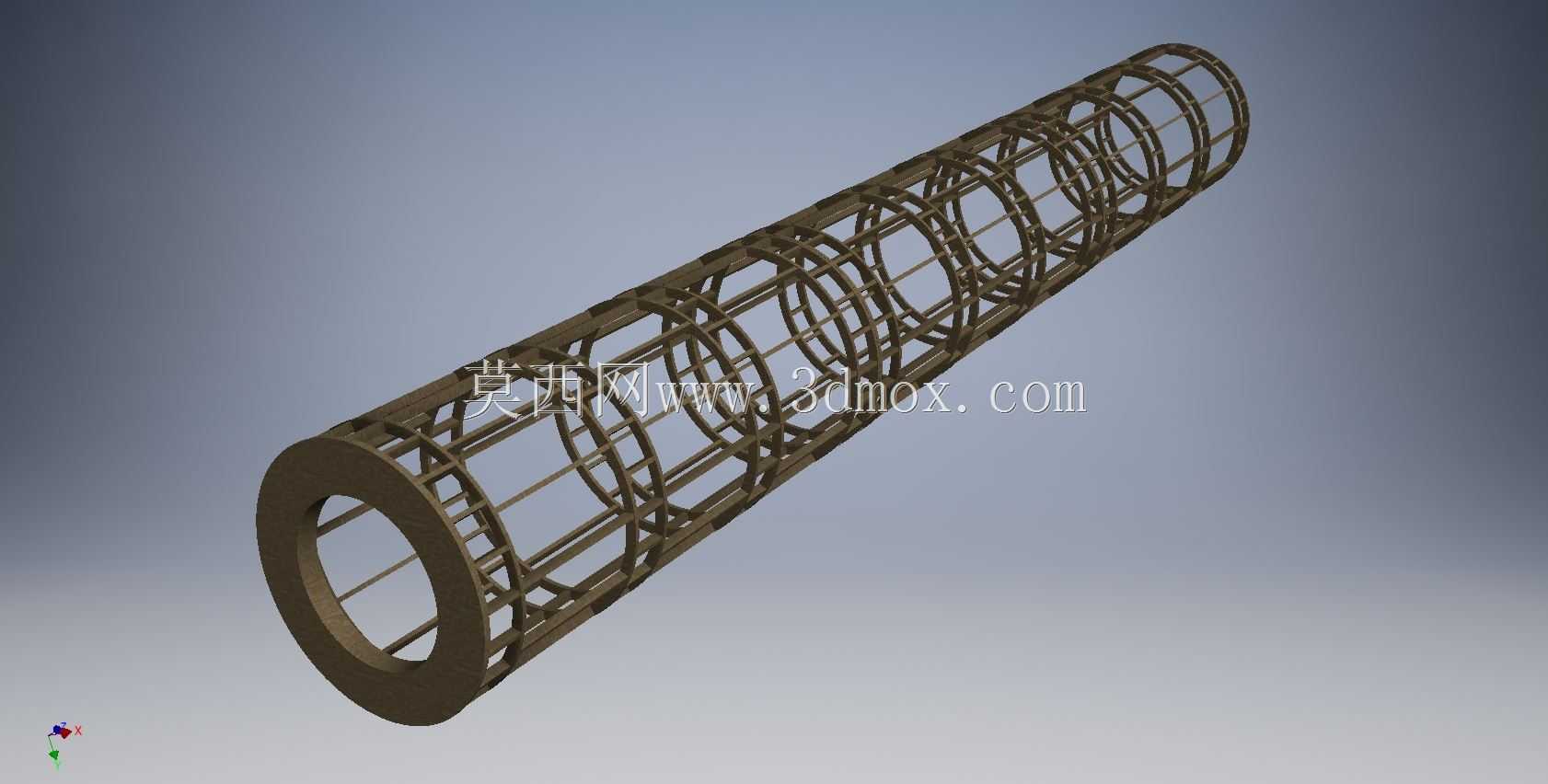

　　外锥面的表面粗糙度也参照实弹的涂层状态做了对应处理，避免因表面摩擦系数差异导致抓取机构的抱紧力测试数据出现偏差。空心结构的内部还设置了几处简易的支撑筋，防止模型在长期存放、反复吊装过程中出现变形，保证外形尺寸的稳定性，支撑筋的位置避开了所有对接接口的对应区域，不会对外部结构的尺寸精度造成影响。在模拟装配测试环节，该模型还可用于验证箭体与发射台周边管路、线缆的排布间隙，排查发射台升级后是否存在结构干涉，提前调整管路、线缆的固定位置，避免实弹对接时出现磕碰损伤。不同于实弹的复杂内部结构，该模型将所有内部非特征结构全部简化，仅保留与外部接口相关的基准特征，既降低了加工难度，也让模型的使用场景更加聚焦，专门针对地面适配测试的需求做了优化，没有多余的结构设计。
