航天发射用液体运载火箭结构设计

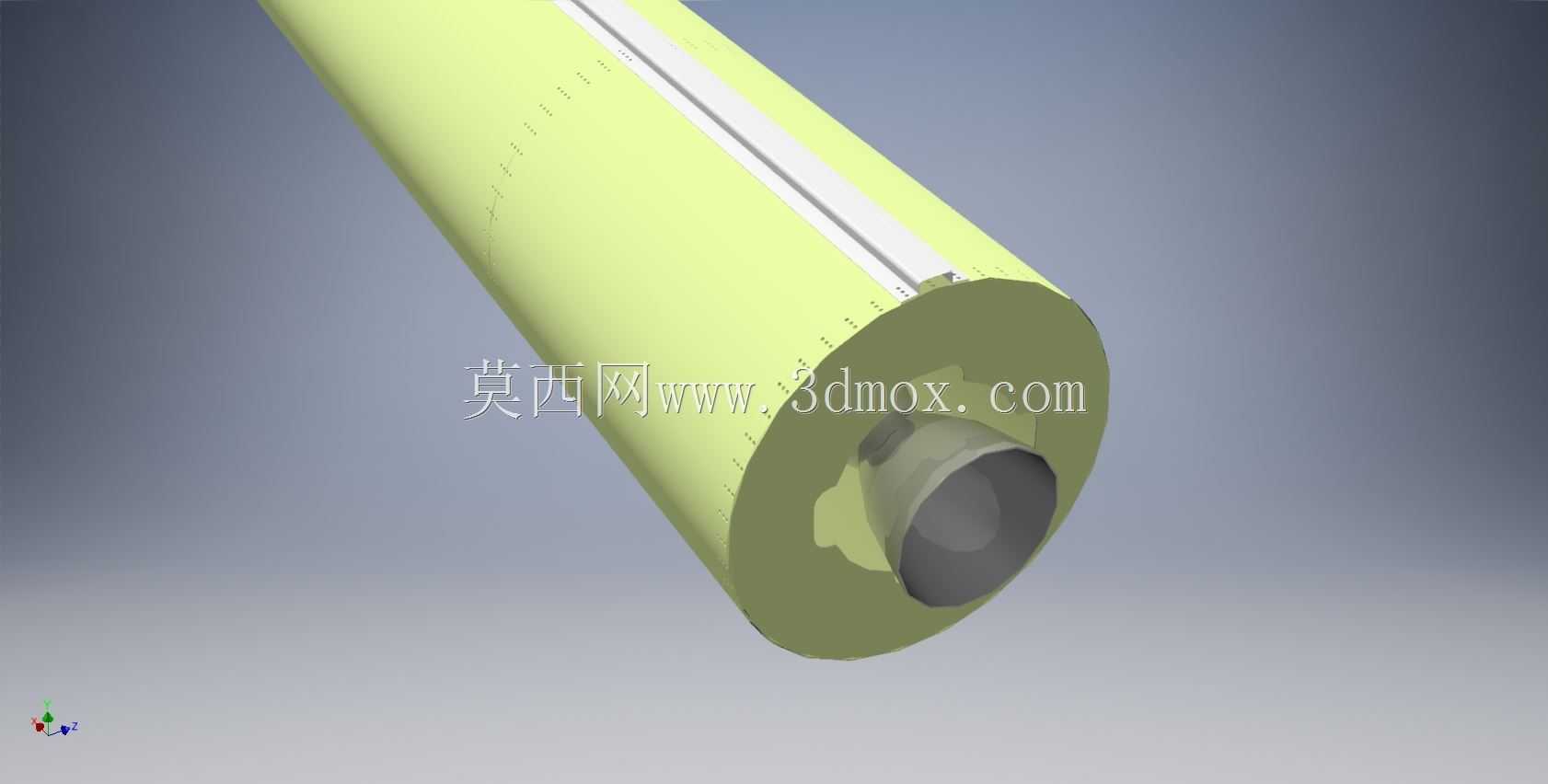

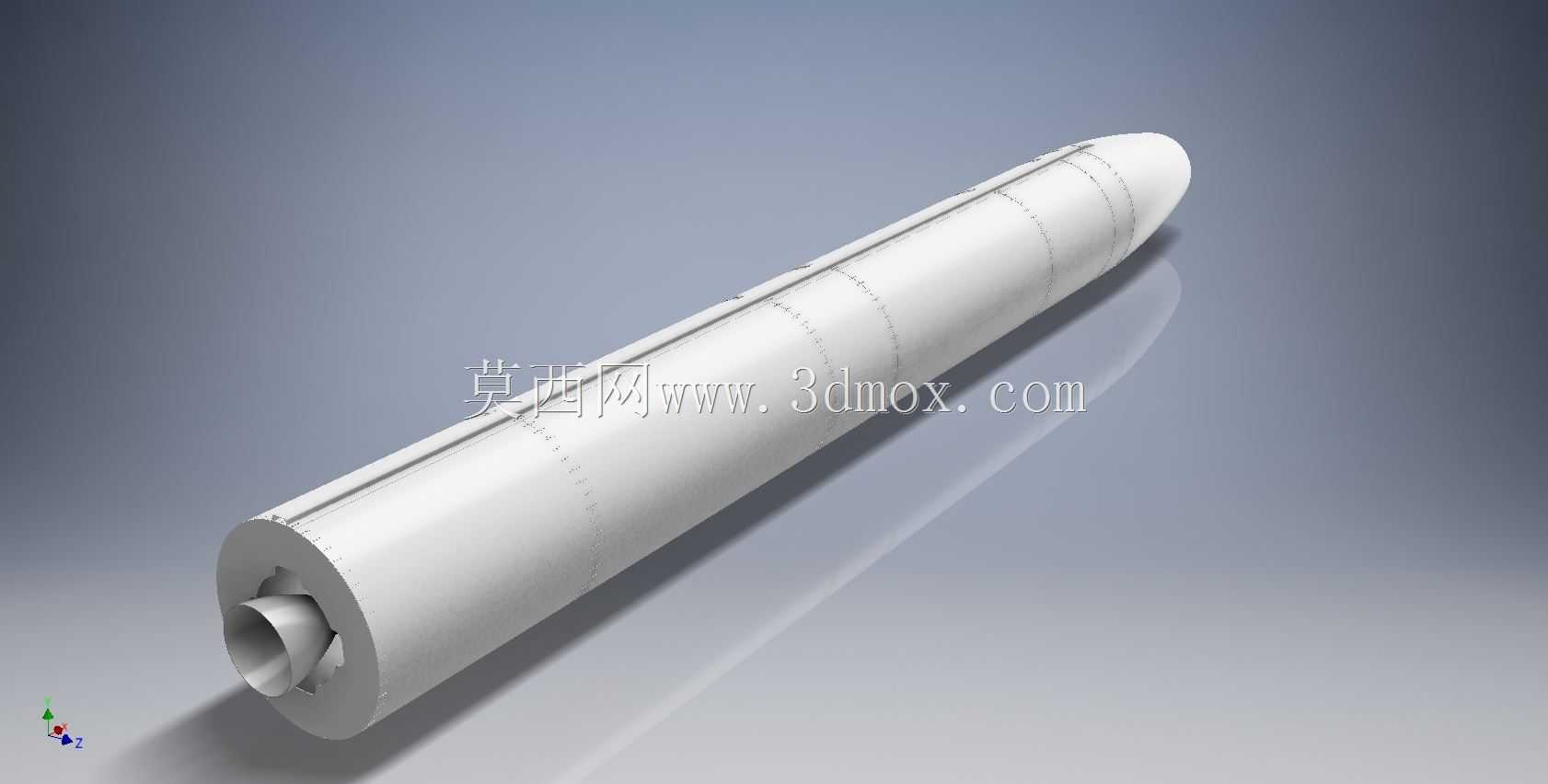

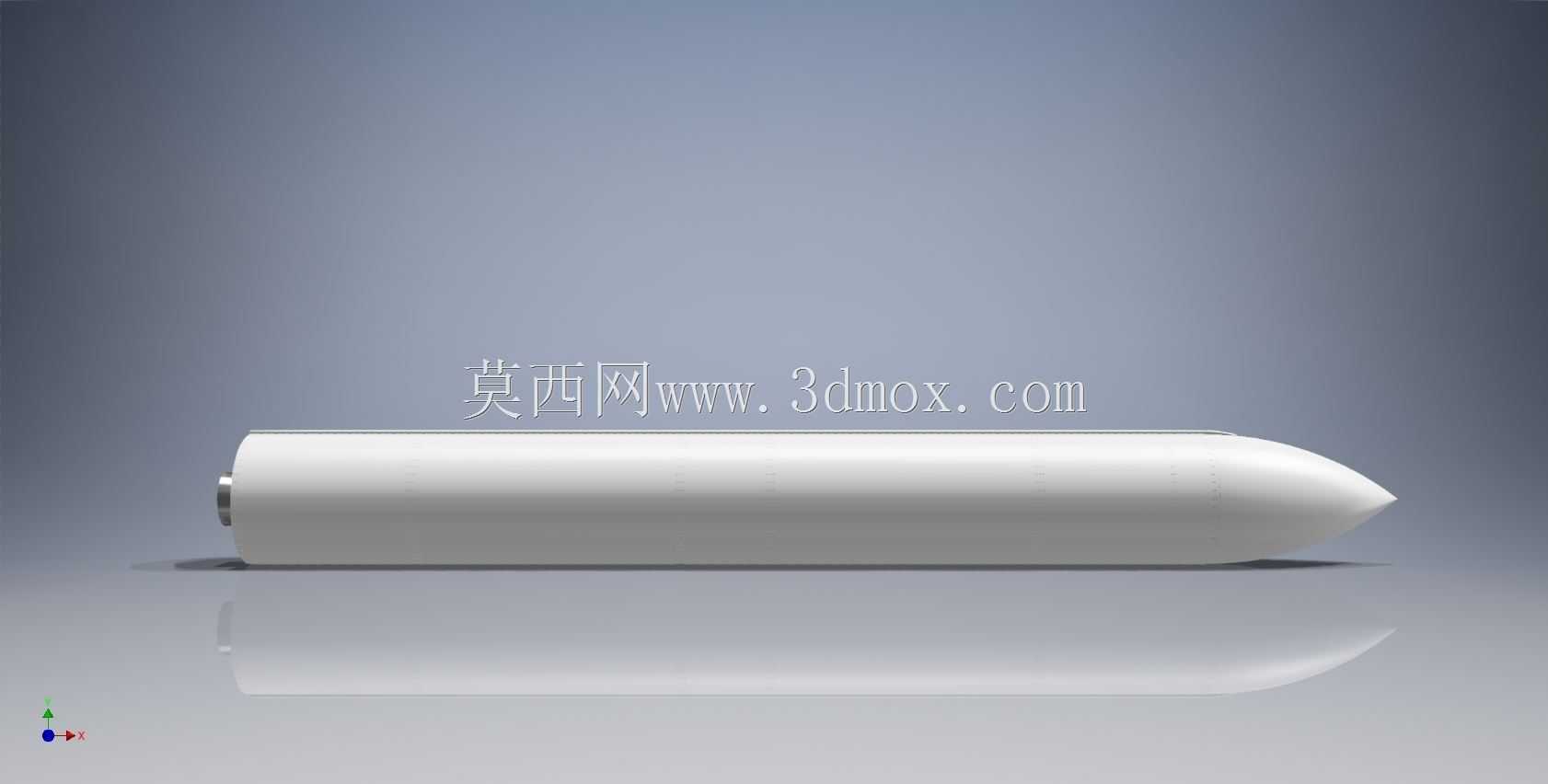

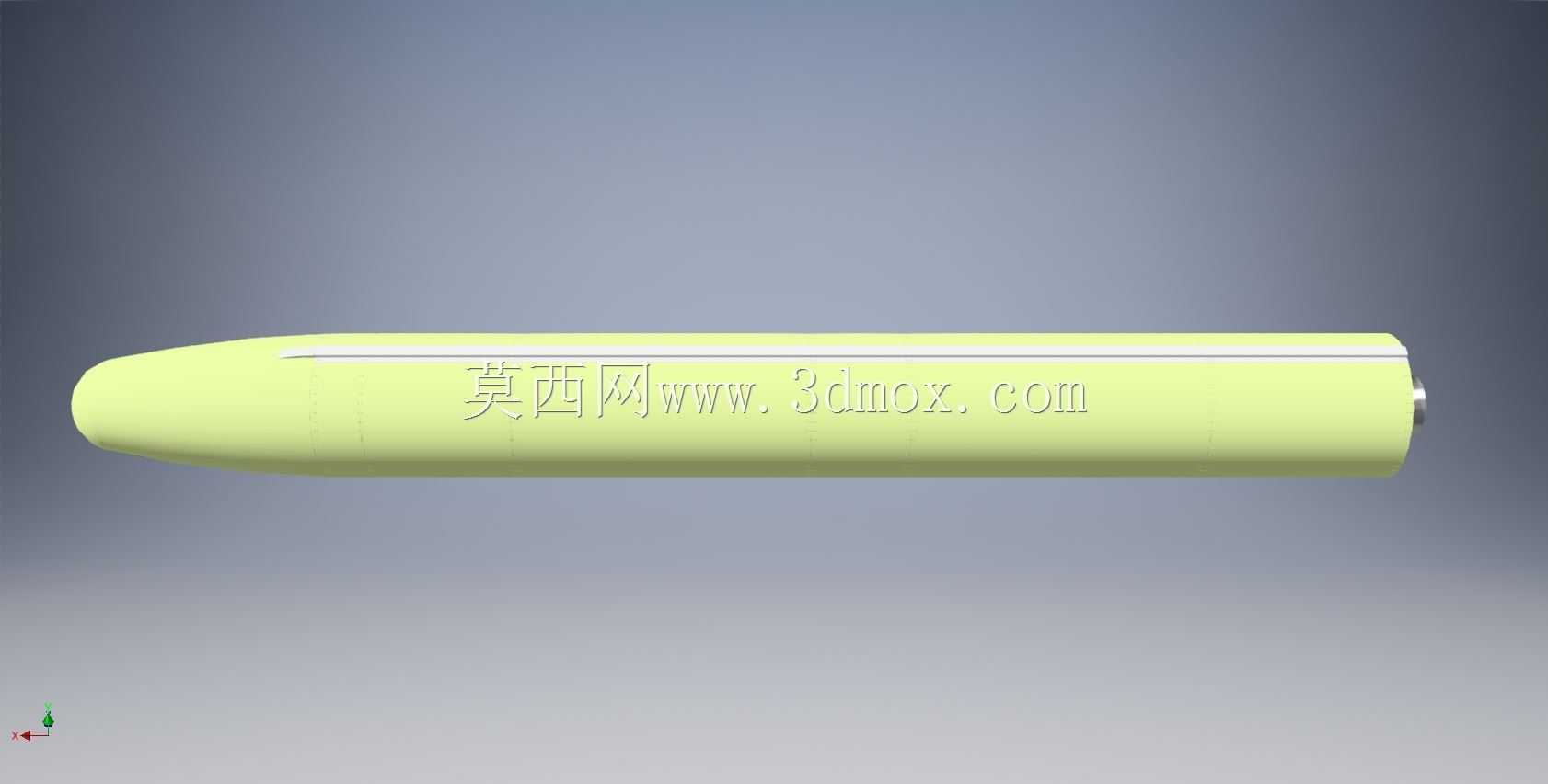

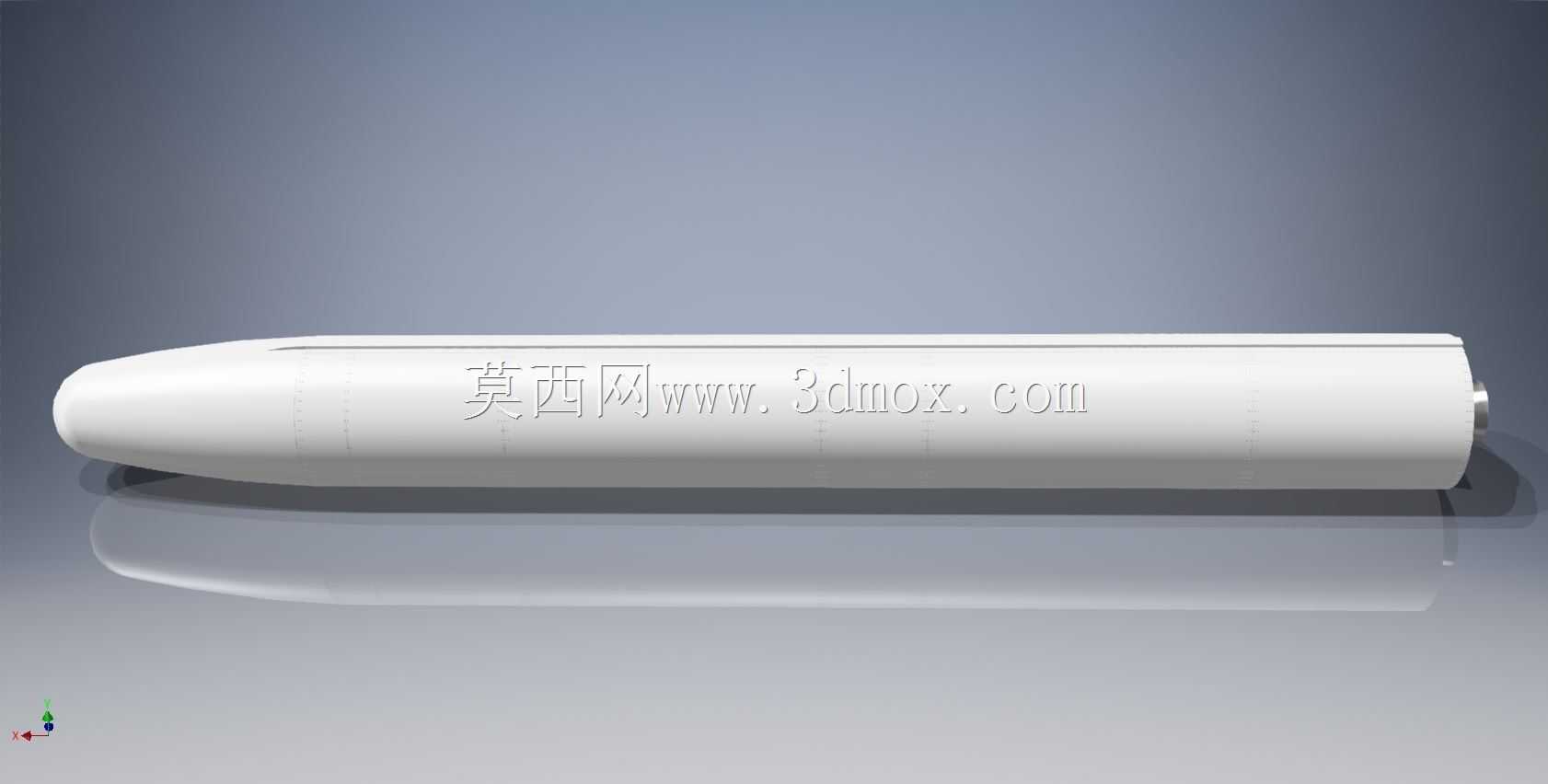

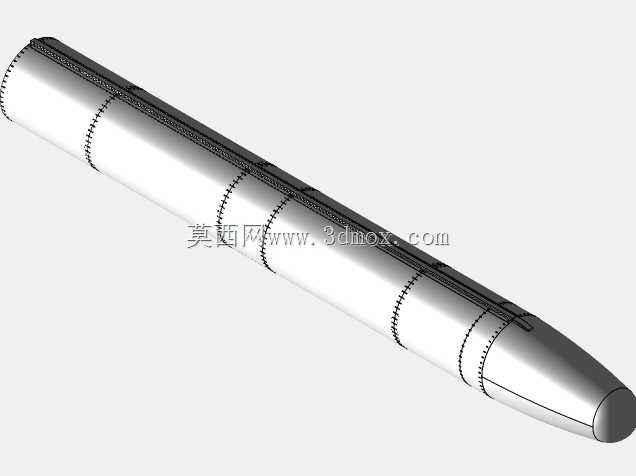

本次呈现的运载火箭三维结构，核心面向近地轨道、地球同步转移轨道的载荷投送场景，覆盖商业卫星组网、深空探测载荷初段投送、空间站补给物资上行等核心应用场景，结构设计全程围绕入轨精度控制、箭体结构减重、飞行阶段载荷传递三个核心工程目标展开。从实际用途来看，该型火箭可适配不同规格的载荷适配器，单箭可支持单颗大质量通信卫星直送GTO轨道，也可通过多星分配器完成数十颗小卫星的批量组网部署，整流罩内部预留的安装边界可兼容直径4.2米以内、总长度12米以内的各类载荷，星箭接口采用通用化的包带连接结构，可匹配当前主流商业卫星的机械接口标准，无需额外定制转接结构即可完成载荷对接。

从功能特性来看，箭体采用串联式布局，从上至下依次为整流罩段、有效载荷舱、二级动力舱、级间段、一级动力舱、尾段，各舱段之间采用爆炸螺栓连接的分离结构，分离面的同轴度公差控制在0.2mm以内，避免分离过程中出现磕碰载荷的风险。一级动力段配置多台并联的液体火箭发动机，单台发动机的推力传递路径通过箭体主梁直接传导至尾段的发射支撑结构，箭体壁板采用铣削网格加筋结构，在保证轴向承压能力满足起飞阶段过载要求的前提下，尽可能降低结构死重，经结构仿真验证，该壁板结构在轴向12g过载、横向2g过载的组合工况下，最大变形量不超过3mm，完全满足飞行阶段的结构刚度要求。二级动力段采用单台高空优化版液体发动机，喷管延伸段采用可伸缩式结构设计，在级间分离完成后喷管延伸段弹出，提升高空工作状态下的发动机比冲，降低推进剂消耗量，二级箭体的贮箱采用共底结构设计，将氧化剂贮箱与燃料贮箱的隔离结构设计为共用椭球形底，进一步缩短箭体总长度，降低飞行过程中的气动阻力。

设计思路上，全程遵循模块化、通用化的工程原则，各舱段的连接法兰尺寸统一，可根据不同的任务需求调整助推器数量、整流罩长度、贮箱容积，快速衍生出不同运力梯度的火箭型号，无需对核心结构进行大规模重新设计，有效缩短型号迭代周期。外形尺寸方面，箭体总长度约58米，芯级最大直径3.35米，尾段翼展约6米，发射状态下的总支撑边界直径不超过7米，可适配国内主流发射工位的发射台安装接口，无需对发射场设施进行大规模改造即可完成发射任务。整流罩采用冯卡门曲线外形，在马赫数0.8到3马赫的跨声速、超声速飞行阶段，气动阻力系数比传统锥形整流罩降低12%左右，同时可有效降低气动加热对整流罩内部载荷的影响，整流罩的分离采用旋转分离方案，两半罩通过铰链连接在箭体上，分离时通过固体小火箭提供的推力完成旋转抛离，分离冲击载荷控制在1000g以内，避免冲击对内部精密载荷造成损伤。

贮箱结构设计过程中，充分考虑了推进剂晃动对飞行姿态控制的影响，在贮箱内部设置了多道防晃板，防晃板采用镂空结构，在抑制推进剂大幅晃动的同时尽可能降低结构重量，防晃板的安装位置经过多轮流体仿真验证，可将飞行过程中推进剂晃动的幅值控制在贮箱半径的15%以内，不会对姿态控制发动机的工作造成额外干扰。箭体上的各类传感器安装座、管路固定座均采用标准化接口设计，所有安装座的焊接位置均避开了箭体主承力路径，避免焊接应力造成结构强度下降，管路布局沿箭体内壁均匀分布，预留了足够的安装操作空间，便于总装阶段的管路连接与气密性检测。尾段的发动机机架采用桁架式焊接结构，材料选用高强度低合金钢，可承受多台发动机同时工作时的推力载荷与振动载荷，机架与箭体的连接采用高锁螺栓连接，连接面的平面度公差控制在0.1mm以内，保证推力传递的均匀性，避免出现偏载造成发动机推力方向偏移。

在安装边界设计上，箭体与发射台的对接接口采用12点均匀分布的支撑结构，每个支撑点均可承受起飞阶段的最大支反力，支撑点的位置精度经过严格控制，保证火箭竖立状态下的垂直度偏差不超过千分之一，满足发射初始姿态的精度要求。级间段的结构设计预留了足够的热防护空间，避免一级发动机工作时的高温燃气反流对二级箭体结构造成烧蚀，热防护层采用低密度烧蚀材料，厚度根据不同位置的热流密度进行差异化设计，在保证热防护效果的前提下尽可能降低结构重量。整体结构经过多轮动力学仿真、静力学仿真验证，所有承力部件的安全系数均不低于1.5，满足航天发射任务的结构可靠性要求，可直接用于航天科普展示、发射流程模拟仿真、结构教学演示等场景。
