工业建筑悬挑雨篷钢结构节点三维模型

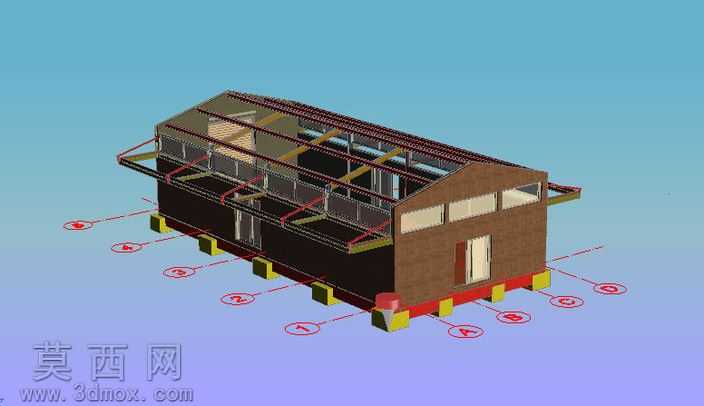

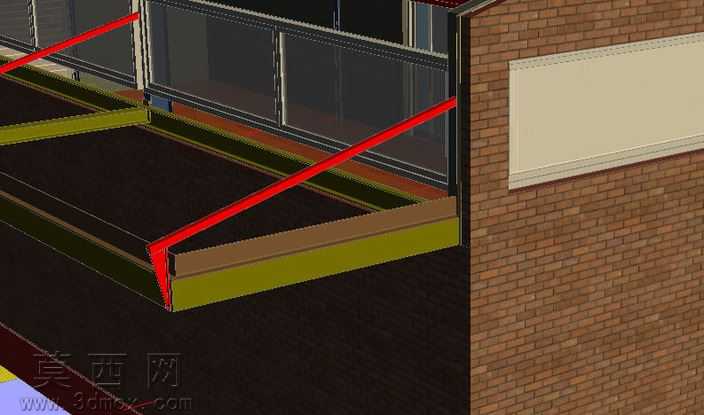

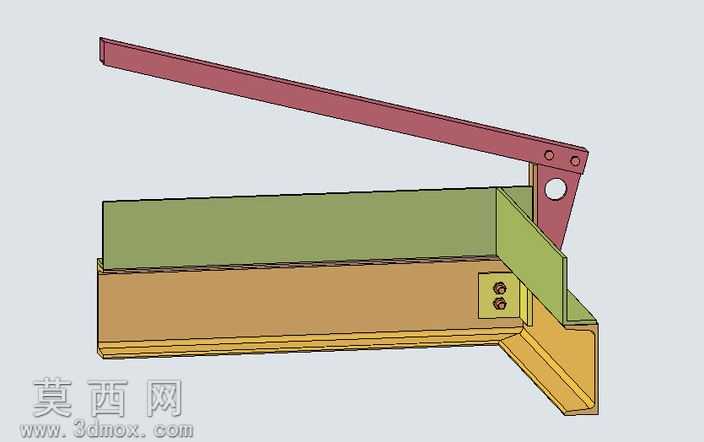

本作品为工业建筑配套悬挑式雨篷的精细化三维建模成果，建模过程依托三维参数化设计逻辑完成，首先对雨篷的整体受力框架进行拆解建模，精准还原了悬挑主钢梁、次梁的截面规格与排布逻辑，每一根型钢构件的拼接位置、连接节点都按照实际施工构造进行1:1复刻，确保结构受力逻辑与真实工程一致。建模阶段对构件的连接细节做了重点处理，包括钢梁与建筑主体砖墙的预埋连接节点、斜向红色支撑拉杆的两端铰接构造、钢梁上部的围护结构基层框架，都逐一进行了几何特征还原，没有简化省略关键的连接构造。材质渲染阶段，针对不同构件赋予了对应真实材质：主体砖墙采用带有真实砌筑纹理的哑光砖面材质，还原砖缝的凹凸质感与砖面的色彩层次；型钢框架部分区分了不同构件的材质表现，主钢梁采用橄榄绿色的防锈漆面材质，还原工业建筑钢结构常用的防锈涂装质感，斜向支撑拉杆采用醒目的红色漆面材质，清晰区分受力支撑构件与主体框架；雨篷上部的围护挡板采用米白色哑光板材材质，边缘的收边构件采用金属包边质感，地面部分采用深色哑光地坪材质，模拟建筑入口处的水泥地坪效果。渲染阶段采用写实光照系统，模拟室外自然日光的照射角度，在构件表面形成自然的明暗阴影，清晰凸显出钢结构的层次关系与空间进深，让悬挑结构的受力形态直观呈现。设计思路上围绕工业建筑雨篷的实用性与构造严谨性展开，既还原了雨篷遮挡入口的功能形态，也完整呈现了内部隐藏的钢结构受力体系，可用于建筑构造教学、施工交底演示、钢结构节点方案沟通使用，模型的每一处构件都可单独拆分编辑，方便后续根据实际项目参数调整构件尺寸、材质涂装，适配不同的工业建筑入口雨篷设计需求，完整展现了钢结构悬挑构件从主体连接到面层围护的全流程构造逻辑，避免了常规外观模型忽略内部结构的问题。
