D20x180规格重型门用铰链三维结构

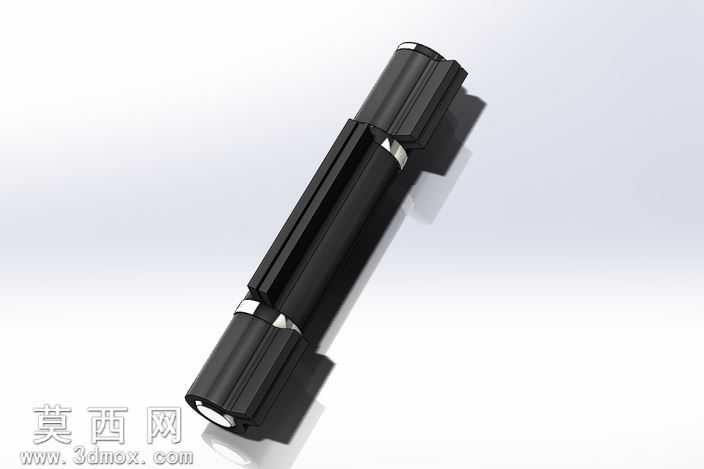

本作品为D20x180规格的重型门用铰链三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以回转体基础特征构建铰链的主体轴芯结构，通过拉伸凸台命令生成两侧对称的安装基座，再通过扫描特征做出主体表面的防滑棱边结构，所有配合间隙严格按照重型五金件的装配公差设置，确保转动副的活动范围符合实际使用需求。渲染阶段采用哑光黑色硬质合金材质模拟铰链主体的金属质感，对轴芯衔接处的金属环带部分赋予抛光镀铬材质，通过调整材质的粗糙度、反射率参数，还原出工业五金件表面的细腻质感，场景采用柔和的顶光搭配侧方补光，清晰呈现铰链表面的棱边结构与材质层次，避免出现过曝或阴影过重的问题。结构设计上，该铰链采用一体式长轴贯穿两侧基座的结构，相比普通小型铰链拥有更长的受力支撑段，能够承受重型门板的长期开合载荷，主体外侧的纵向棱边既可以提升安装时的握持摩擦力，也能强化主体结构的抗弯折性能，两端的轴头做了圆弧收边处理，避免安装使用过程中出现尖锐边角刮蹭的问题。设计思路围绕重型门的实际使用需求展开，摒弃了普通轻型铰链的单薄结构，将主体直径设置为20mm、整体长度设置为180mm，足够适配厚度较大的实木门、工业设备门等重型门体的安装需求，整体结构无多余冗余设计，所有特征均服务于承重、耐用、易安装的核心功能，建模过程中对所有边角做了合理的工艺倒角，既符合五金件的实际加工工艺要求，也能避免应力集中导致的结构损坏问题，转动配合位置预留了合理的润滑间隙，可满足长期反复开合的使用场景需求。
