带收纳盒的高精度游标卡尺建模设计

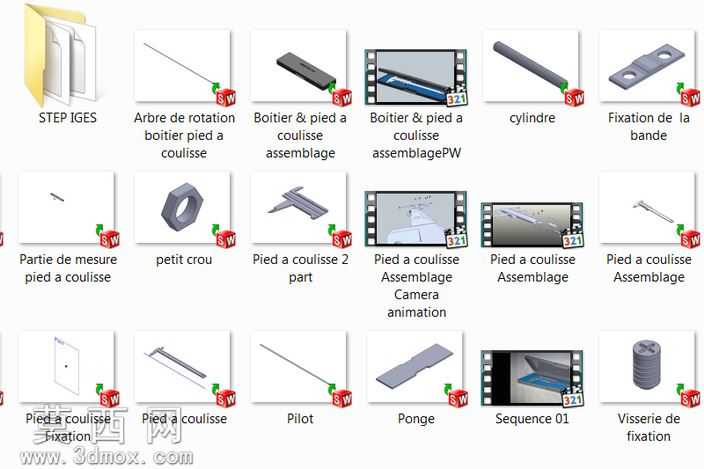

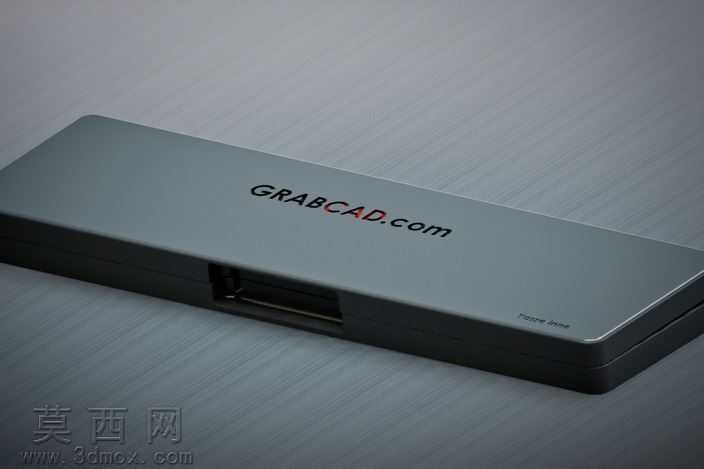

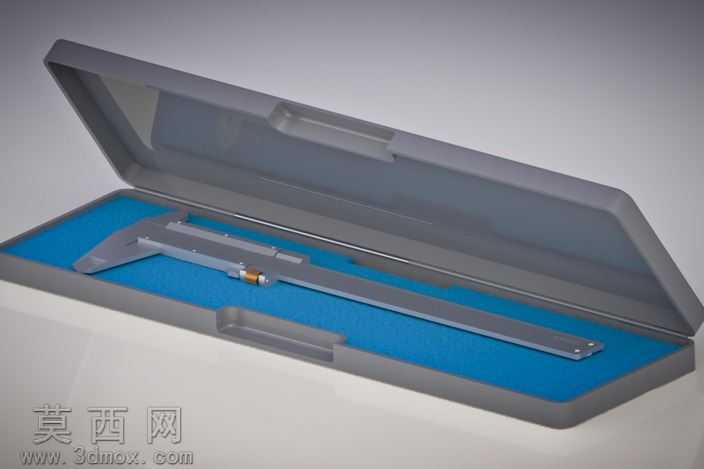

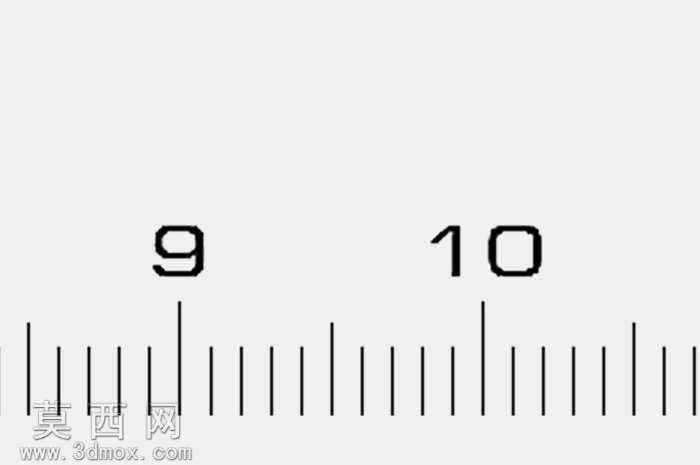

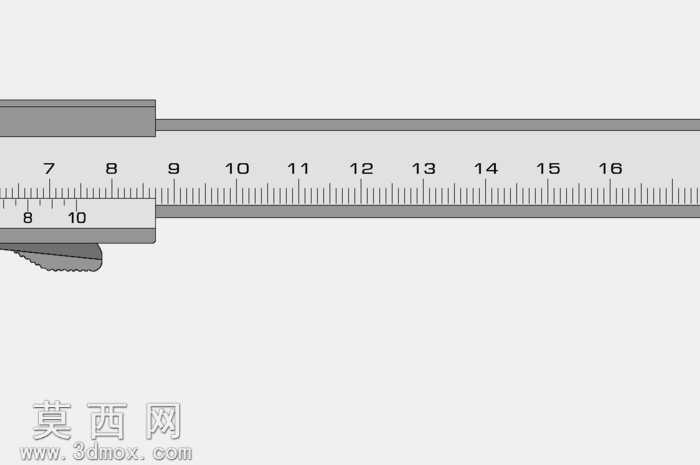

本次建模围绕工业测量场景常用的游标卡尺展开，同时配套设计了专用硬质收纳盒，完整还原实物的结构细节与使用质感。建模过程中首先梳理游标卡尺的核心结构逻辑：主尺尺身采用长条形拉伸特征构建，严格遵循真实卡尺的刻度区间比例，尺身边缘做微小倒角处理还原金属加工的顺滑触感；尺框部分通过多段拉伸与切除特征，精准做出与主尺配合的滑动卡槽，保证虚拟装配状态下尺框可沿主尺顺畅滑动无卡滞；深度尺条从尺框尾部延伸而出，厚度与宽度严格匹配主尺尾部的让位槽结构，还原深度测量功能的结构基础；内测量爪、外测量爪分别设置在尺身与尺框前端，爪尖做微小圆弧过渡，避免尖锐棱角不符合实际加工工艺的问题；紧固螺钉部分采用旋转凸台建模，还原螺钉的螺纹段与滚花防滑头部细节，同时在尺框对应位置做出螺纹孔装配位，保证结构逻辑自洽。配套收纳盒采用上下翻盖式结构，盒体外壳做哑光硬质塑料质感，边缘做圆角过渡处理，盒盖内侧设置加强筋结构提升结构强度，盒内蓝色内衬采用软质泡棉材质，通过切除特征做出与卡尺外形完全匹配的仿形卡槽，保证卡尺放入后可被完全固定，避免晃动磕碰。材质渲染阶段，卡尺主体采用磨砂不锈钢材质，调整金属粗糙度参数还原实物的哑光金属质感，测量爪接触面做轻微抛光处理提升反光度，紧固螺钉采用亮面镀铬材质，与尺身形成材质层次区分；收纳盒外壳采用深灰色哑光工程塑料材质，调整漫反射参数还原塑料的柔和反光，内衬泡棉采用高粗糙度的蓝色哑光材质，弱化反光表现软质触感。灯光设置采用三点布光方案，主光源从侧上方打亮卡尺主体，突出尺身的刻度线条与结构轮廓，辅光源补亮收纳盒内侧的阴影区域，避免暗部细节丢失，顶光补充整体环境亮度，最终渲染效果清晰呈现卡尺的结构细节与收纳盒的防护设计，完整还原工业量具的专业质感。
