福特探险者车载报警控制箱壳体结构

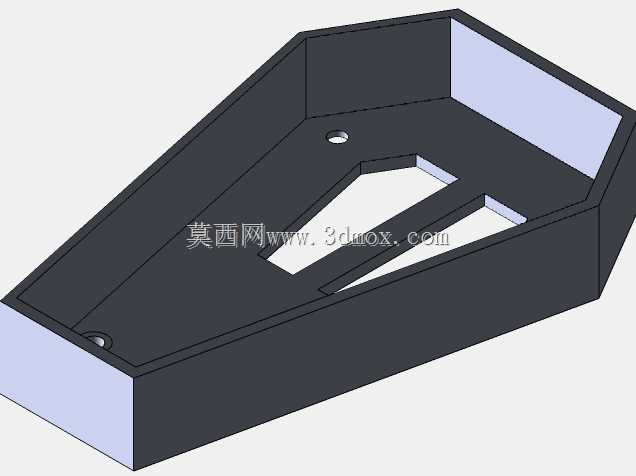

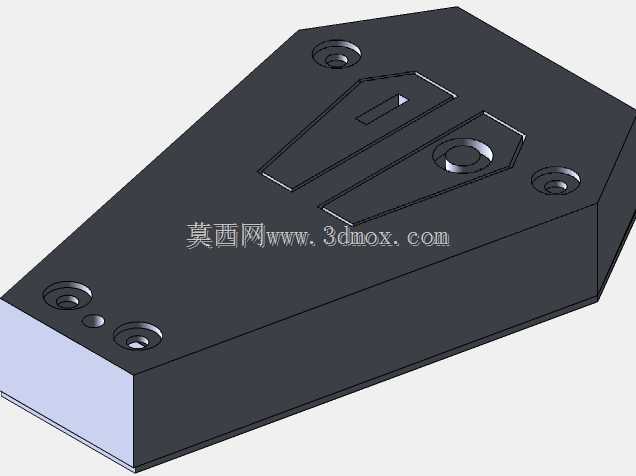

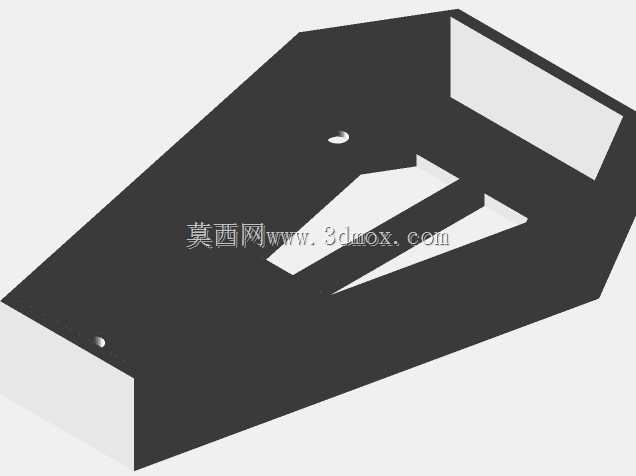

　　车载报警控制箱作为整车安防系统的核心承载部件，其壳体结构的设计合理性直接影响内部电控元件的固定稳定性、防护性能与后期维护便捷性，在乘用车辆的电气系统布局中属于不可忽视的功能结构件。这类控制箱通常布置在驾驶舱侧围内饰板后方或仪表台下部的隐蔽安装位，需要适配车身钣金的预留安装点位，同时规避周边线束走向、空调风道以及其他电控模块的安装空间，避免出现装配干涉。从结构设计逻辑来看，该控制箱壳体采用一体化注塑成型的基体结构，底部预设多组带衬套的安装柱，安装柱的高度经过精准匹配，既保证壳体与车身钣金安装面之间留有足够的线束穿接间隙，又能通过螺栓紧固时的受力均匀分布，避免长期车辆振动下出现柱体断裂或壳体变形的问题。

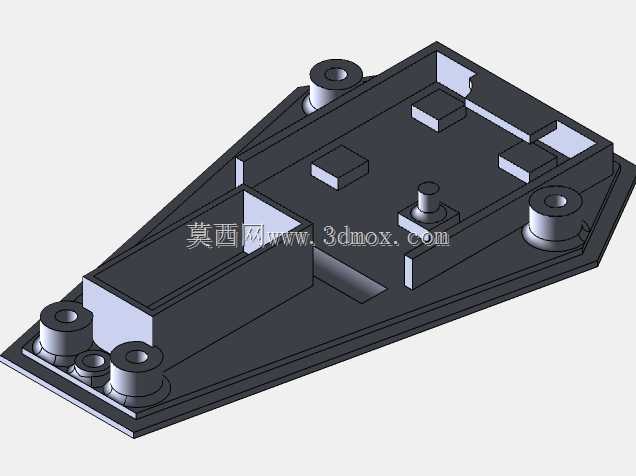

　　壳体内腔设置多组高度不一的定位凸台与限位筋条，不同高度的凸台分别对应报警控制电路板上的继电器、接插件、蜂鸣器等不同高度的元件，装配时电路板可直接顺着筋条导向滑入到位，无需额外设计复杂的固定支架，既减少了装配工序，也能在车辆行驶产生持续振动时，限制电路板的横向与纵向窜动，避免元件引脚脱焊或接插件松动。壳体的边缘设置阶梯式止口结构，配合上盖装配后可形成弯折的密封路径，能够阻挡驾驶舱内的灰尘、日常清洁时溅入的少量液体侵入内腔，保护内部电路的绝缘性能，同时止口结构也能提升壳体整体的抗扭刚度，减少外力挤压下的形变量。在安装边界的考量上，壳体整体采用非对称的楔形轮廓，完全适配对应车型安装位的异形空间，轮廓边缘的所有转角均做了圆角过渡处理，

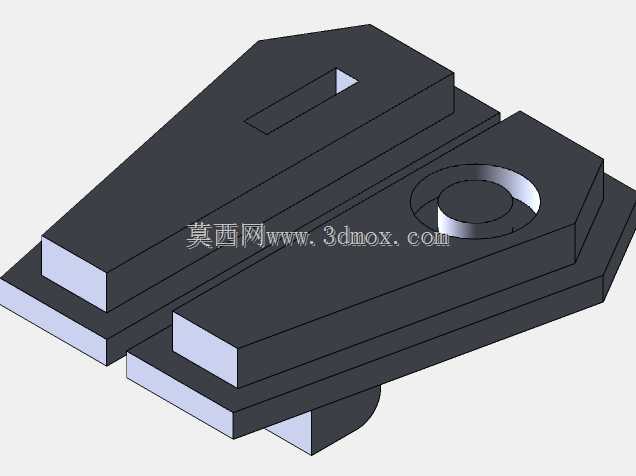

　　避免装配时锋利边缘割伤周边线束绝缘层，也能降低安装过程中操作人员被划伤的风险。安装柱的孔径与孔位公差严格匹配车身钣金的预装螺栓位置，装配时无需额外扩孔或调整位置，可实现快速对位安装，提升整车总装的工序效率。内腔中针对接插件的出线位置专门设置了线束导向槽，能够规整引出的线束走向，避免线束与壳体棱边、内部元件引脚产生摩擦，长期使用下也能保证线束的绝缘完整性。从功能适配角度，该壳体专门预留了发光按钮的安装位，按钮安装位周边设置了遮光筋条，避免按钮背光从装配缝隙处漏光，影响驾驶舱内的夜间视觉体验，其余区域为封闭结构，可覆盖内部非操作类元件，既保证内部结构的防护性，也让外观面保持整洁统一。这类车载电控部件的壳体设计，

　　核心是在有限的异形安装空间内，最大化利用内腔容积完成元件布局，同时兼顾安装便捷性、振动工况下的结构可靠性与基础防护性能，所有结构细节都围绕车载场景的实际使用需求展开，没有冗余的装饰性结构，每一处筋条、凸台、安装柱的设置都对应明确的装配或功能需求，完全服务于车载电控系统的长期稳定运行。
