乘用车橡胶轮胎结构三维数模设计

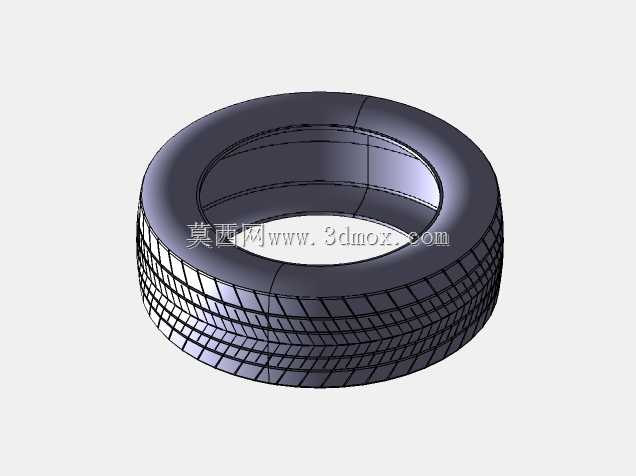

日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，它直接决定了轮拱的预留空间、悬架跳动行程的安全余量，甚至转向时的最大转角限制，很多刚入行的结构工程师容易忽略轮胎的形变余量，只按刚性件做间隙校核，最后实车装配后满载转向出现胎壁蹭轮拱内衬的问题，这类问题在后期改模的成本极高，所以前期拿到精准的轮胎三维数模，能把很多匹配问题提前在数模阶段规避。这个数模还原了乘用车子午线轮胎的完整结构，从外侧的胎面花纹沟、胎肩过渡圆弧，到内侧的胎圈安装贴合面，都做了贴合实际量产件的结构还原，没有做过度的简化处理，做总布置校核时可以直接调用，不需要再额外补画关键特征。

从实际应用场景来看，这类轮胎数模除了用于整车总布置的间隙校核，还可以用于轮胎装配工装的设计、轮辋匹配的结构验证，甚至做轮胎动力学仿真时的基础几何载体。很多做非标轮胎检测设备的工程师，之前找的轮胎数模要么简化过度，要么尺寸和实际量产件偏差大，做出来的工装夹具要么卡装不到位，要么检测时传感器的定位基准偏了，最后设备到现场调试要反复修配夹具，耽误项目进度。这个数模的胎圈部位严格按照标准轮辋的安装座尺寸做了贴合，胎圈座的锥度、凸缘的避让尺寸都和量产件一致，做轮辋匹配验证时，可以直接装配到对应规格的轮辋数模上，检查胎圈与轮辋的贴合面是否存在干涉，充气状态下的胎圈扩张量是否在安全范围内。

设计思路上，这个数模没有追求极致的花纹细节渲染，而是把工程校核需要的关键特征都做了保留：胎面的花纹沟深度、花纹块的排布角度，都是参考常规家用乘用车的四季胎参数设定，做制动距离仿真、轮胎抓地力模拟时，这些花纹特征的几何精度足够支撑前期的仿真计算，不需要再重新逆向胎面结构。胎侧的厚度变化也做了还原，从胎肩到胎圈的壁厚渐变符合实际橡胶轮胎的硫化成型工艺，做轮胎有限元分析时，可以直接基于这个数模划分网格，不需要额外调整壁厚参数，能节省不少前处理的时间。

外形尺寸与安装边界方面，这个数模的断面宽度、胎圈直径、整体外径都对应常规紧凑级乘用车的常用轮胎规格，轮心的安装基准面做了明确的几何标识，做悬架硬点匹配时，可以直接把轮心坐标和轮毂轴承的安装坐标对齐，快速完成轮胎与转向节、制动盘的装配。胎侧的最大形变预留量在数模里也做了隐性的边界体现，满载状态下轮胎的径向压缩量、转向时的胎侧形变空间，都可以通过数模的外轮廓直接校核和周边部件的最小间隙，一般行业内要求静态下轮胎与轮拱内衬的最小间隙不小于25mm，转向最大角度时与下摆臂、转向拉杆的间隙不小于15mm，用这个数模做截面剖切就能直接测量间隙值，不需要再等样件装车后才发现间隙不足的问题。

另外在做轮胎拆装工装设计时，这个数模的胎侧刚性区域、胎圈的柔性变形区域都有明确的结构区分，设计拆胎机的压胎块时，可以避开胎侧的刚性加强区，把压装力作用在胎圈附近的柔性区域，避免压伤胎侧的帘布层。很多新手设计拆胎工装时，压胎块的位置选在胎肩位置，很容易把胎侧的橡胶压裂，甚至损伤内部的钢丝帘线，造成轮胎的安全隐患，有精准的数模做参考，就能提前确认压装的作用点位置，保证工装设计的合理性。
