挖掘机主机架焊接结构三维设计

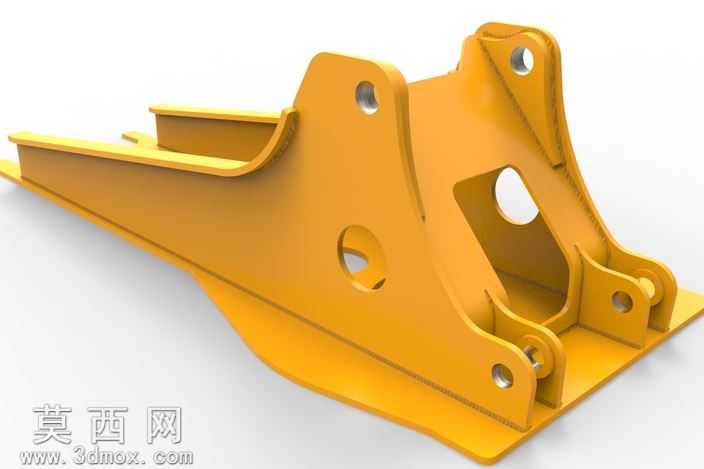

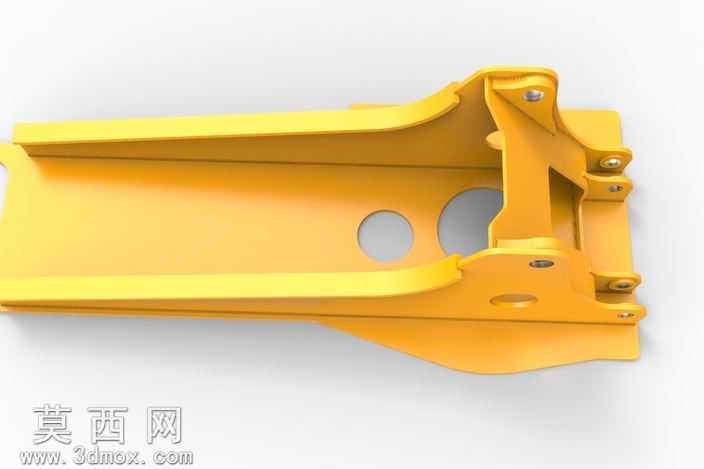

本作品为挖掘机核心承载机架的三维参数化建模成果，建模过程严格遵循工程机械结构设计规范，以真实挖掘机主机架的受力逻辑、装配关系为核心依据完成全结构还原。建模阶段首先梳理机架的功能层级：该部件作为挖掘机上部工作装置与下部行走机构的连接核心，需要承载动臂铰接载荷、回转机构传递扭矩、机身配重载荷以及作业过程中的交变冲击载荷，因此建模时优先确定各铰接点位的空间坐标基准，以全局坐标系对齐回转中心轴线，保证后续装配的位置精度。结构建模采用多实体组合后合并的方式完成，首先搭建机架的底板承载基体，根据载荷分布设计底板的厚度渐变区域，对应高应力区做加厚处理，低载荷区做减重开孔设计，图中可见的异形减重孔并非随意开设，而是通过拓扑优化思路确定的轮廓，在保证结构刚度的前提下尽可能降低整机自重。随后依次完成两侧立板、上部动臂铰接支座、后部配重连接座、下部回转支承连接法兰的特征构建，所有折弯部位均按照钣金焊接工艺要求添加合理的折弯圆角，避免应力集中；各焊接连接部位预留焊接坡口特征，还原真实焊接结构的工艺细节，铰接孔位置严格按照配合公差要求做同轴度约束，保证后续虚拟装配时铰接销轴可顺利完成装配配合。材质与渲染阶段，针对工程机械结构件的典型涂装特征，为模型赋予饱和度适中的工程黄哑光金属漆材质，调整材质的粗糙度参数模拟真实漆面的漫反射效果，金属铰接孔内壁赋予机加工金属材质，还原孔位经切削加工后的金属光泽与细腻质感；场景布光采用三点布光结合环境HDR贴图的方式，主光从侧上方投射突出结构的立体轮廓，辅光补全暗部细节避免阴影死黑，轮廓光勾勒机架边缘的结构线条，最终渲染效果清晰呈现各部位的结构特征、折弯走向与焊接拼接关系。整个建模过程充分考虑结构的工程合理性，每一处开孔、每一道加强筋的位置都经过受力逻辑校验，既还原了真实挖掘机机架的外观形态，也完整保留了结构的工程参数属性，可用于工程机械结构教学、虚拟装配仿真、有限元分析前处理等多种场景，模型的特征树逻辑清晰，各结构部位参数可编辑调整，能够适配不同吨位级别挖掘机机架的改型设计需求。
