带法兰底座多通接口机械壳体结构

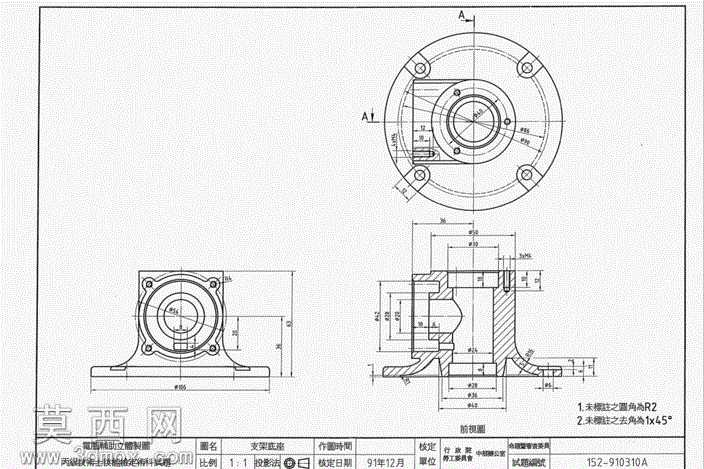

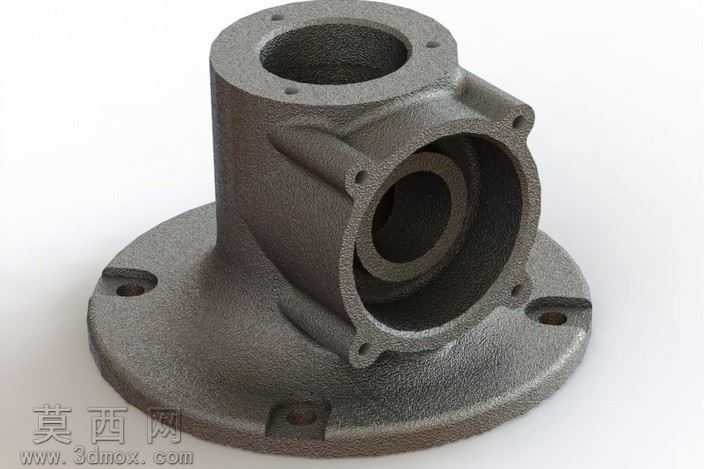

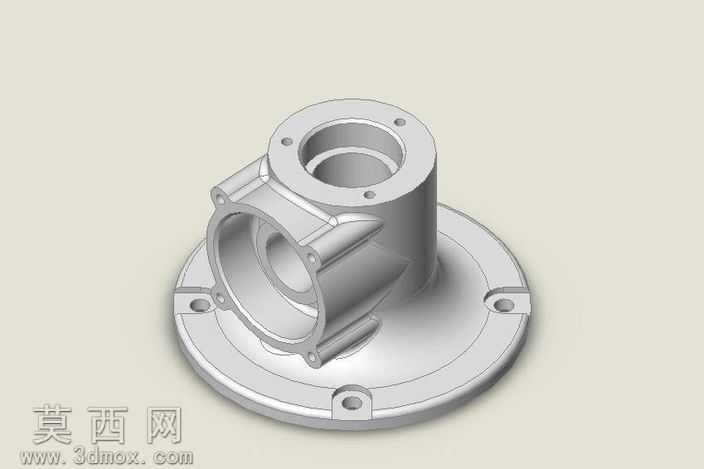

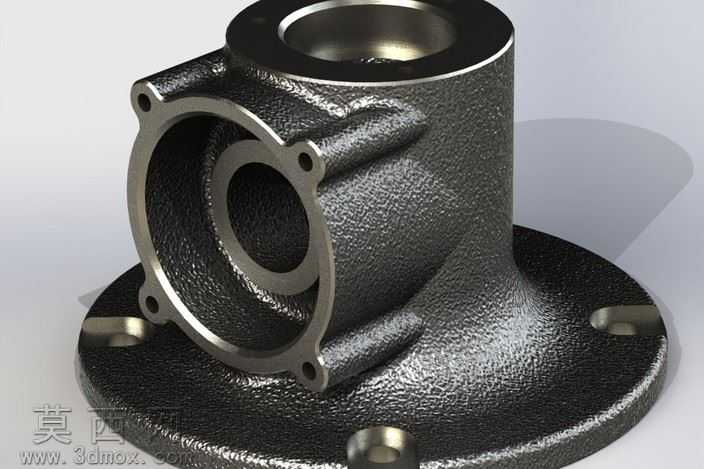

该机械壳体采用三维参数化建模方式完成整体构建，建模过程中先以底部圆形法兰盘作为基准特征，精准绘制法兰盘的外轮廓、安装沉孔与定位槽结构，保证安装基准的尺寸精度与位置公差符合机械装配要求。在法兰盘基准之上向上构建主筒体结构，主筒体采用同轴回转体特征生成，内壁做等壁厚处理，端口处预留密封安装位与连接孔位，满足管路对接的装配需求。主筒体侧面延伸出两个正交方向的侧向接口，侧向接口与主筒体采用一体化布尔运算完成融合，过渡区域做圆角顺滑处理，避免应力集中问题，每个侧向接口同样设置了连接法兰与安装孔位，可实现多方向的管路连通功能。建模过程中对所有安装孔位做沉头、倒角细节处理，壳体的内外壁厚度保持均匀一致，既满足结构强度要求，也适配后续铸造或机加工的工艺需求。渲染阶段采用哑光金属材质赋予模型，模拟铸铝或钢制零件的真实质感，通过环境光与定向光源的搭配，清晰呈现壳体的曲面过渡、孔位分布与结构层次，将各部分的连接关系、壁厚特征直观展现。设计思路上围绕多通路流体或传动部件的安装防护需求展开，底部法兰提供稳定的设备安装基面，垂直主筒体与侧向正交接口可实现多方向的介质或动力传输，整体结构紧凑，各连接位的孔位排布符合通用机械安装标准，可直接用于相关设备的装配验证、结构干涉检查以及加工工艺方案的制定，模型的特征参数可根据实际使用场景调整尺寸，适配不同通径、不同安装间距的使用需求，整体结构兼顾了安装便利性、结构强度与加工工艺性，没有冗余的结构设计，所有特征均服务于壳体的连接、支撑与防护功能。
