多缸内燃机用整体式曲轴结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:320758
  • 多缸内燃机用整体式曲轴结构设计
  • 多缸内燃机用整体式曲轴结构设计
  • 多缸内燃机用整体式曲轴结构设计
  • 多缸内燃机用整体式曲轴结构设计
  • 多缸内燃机用整体式曲轴结构设计
  • 多缸内燃机用整体式曲轴结构设计
  • 多缸内燃机用整体式曲轴结构设计

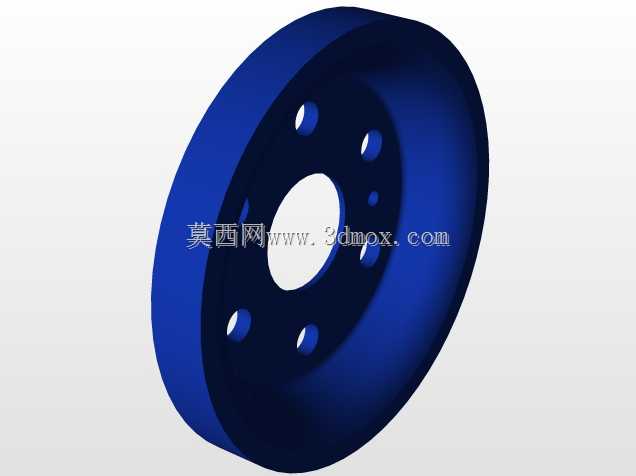

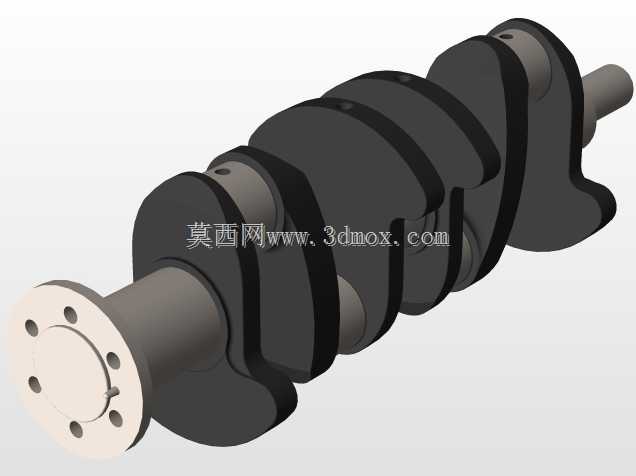

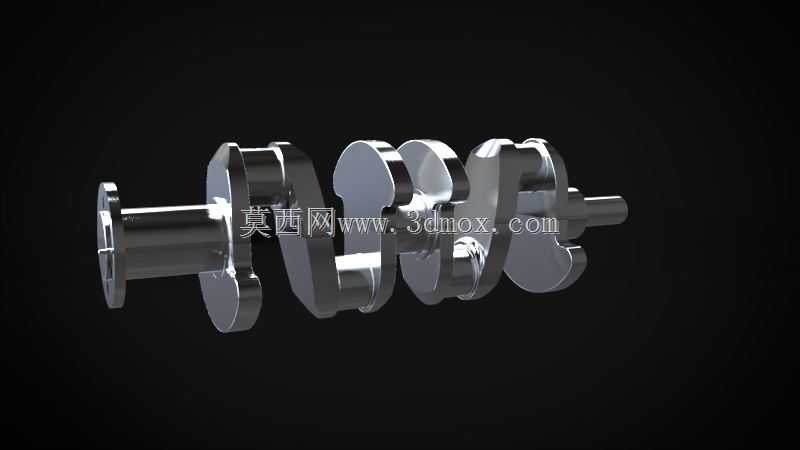

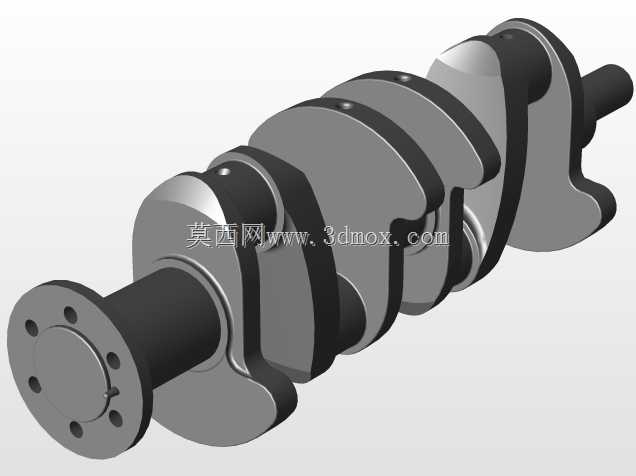

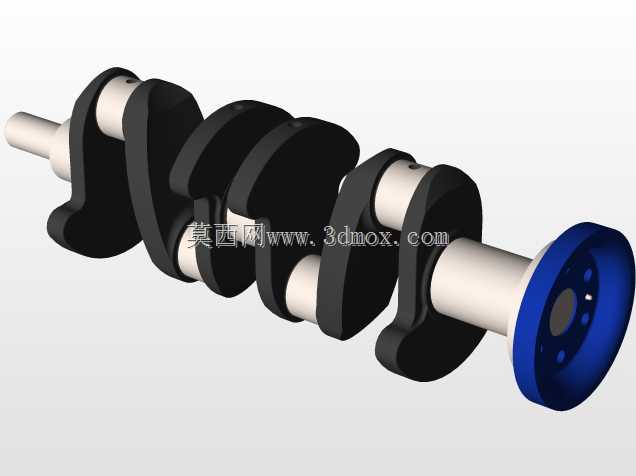

在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套曲轴结构针对直列四缸内燃机的工况做了匹配设计,首先从安装边界来看,主轴颈的同轴度公差控制在0.02mm以内,各主轴颈的直径公差带统一选取h6级,适配常规滑动轴承的装配间隙要求,轴向定位台阶设置在第三主轴颈位置,预留0.15-0.3mm的轴向窜动间隙,避免热胀冷缩导致的轴瓦卡滞。从功能特性上看,四个曲柄销按照1-3-4-2的点火间隔角做相位排布,相邻曲柄销夹角为180度,保证各缸做功冲程的扭矩输出均匀性,每个曲柄臂上都设计了去重平衡块,平衡块的扇形轮廓经过动平衡校核,额定转速下的剩余不平衡量控制在5g·cm以内,降低整机运转时的一阶、二阶振动传递。设计思路上,曲柄销与主轴颈的过渡位置全部采用沉割圆角结构,圆角半径取轴颈直径的5%,配合表面滚压强化的工艺预留量,有效降低应力集中系数,避免交变载荷下的疲劳断裂风险;轴颈表面设计了0.8μm的粗糙度要求,适配轴瓦的油膜形成条件,同时在主轴颈和曲柄销内部设计了贯通的油道孔,油道孔的转角位置做圆弧过渡,来自主油道的压力润滑油可以通过内部油道直接输送到曲柄销表面,润滑连杆大头轴承,减少运转时的摩擦损耗。从实际应用场景来看,这类曲轴广泛适配小排量乘用车汽油机、小型柴油发电机组、农用机械动力头的配套需求,安装时需要注意前端皮带轮定位键槽的相位对齐,后端飞轮连接螺栓孔采用不等距排布,避免装配时的相位错位,飞轮端的油封轴颈设计了甩油环结构,配合双唇口油封可以有效防止曲轴箱内的机油泄漏。在结构细节上,每个曲柄臂的厚度根据对应缸的最大爆发压力做了差异化设计,做功行程受力更大的中间缸对应曲柄臂厚度比两端缸厚2mm,在保证整体强度的前提下控制曲轴整体重量,降低旋转惯量带来的动力响应迟滞;前端轴颈预留了正时齿轮、机油泵驱动齿轮的安装位,轴端的螺纹孔用于紧固皮带轮减震器,避免高速运转时的皮带轮跳动。需要注意的是,这类整体式曲轴的轴向尺寸公差链需要严格控制,从前端油封轴颈到后端飞轮安装面的总长公差控制在±0.1mm,保证与缸体、正时罩壳、飞轮壳的装配匹配,不会出现运动干涉;油道孔的进出口位置都设计了倒角,去除加工毛刺,避免润滑油流动时的杂质卡滞,装配前需要对内部油道做高压油冲洗,清除残留的切屑。在工况适配方面,这套曲轴的材质设计适配球墨铸铁或者锻钢两种工艺路线,球墨铸铁版本适用于额定转速不超过6000rpm的自然吸气机型,锻钢版本可以适配增压机型的更高爆发压力需求,两种工艺对应的轴颈表面淬火深度都预留了1.5-2mm的工艺余量,保证轴颈表面的耐磨性满足整机大修周期的使用要求。
