壁挂式门禁RFID读卡识别终端结构

日常做弱电配套结构设计时，这类壁挂式RFID识别终端是出入口管控场景里的常用部件，不像工业产线用的高频读写器要兼顾多标签群读性能，这款终端主打近距离单卡识别，适配小区单元门、写字楼通道闸、办公室门禁、仓储区域权限管控这类民用及商用场景，用户持对应的RFID卡靠近感应区域即可完成身份核验，触发后续的门锁、闸机放行动作，日常使用中不需要额外操作，卡片贴近设备10cm范围内即可完成识别，响应速度控制在0.3秒内，完全满足日常通行的效率要求，不会出现出入口排队等待的情况。

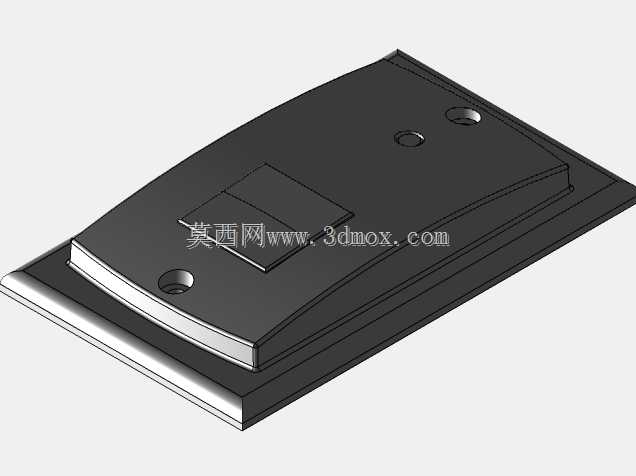

从结构设计逻辑来看，这款终端采用标准86型底盒适配的外形尺寸，长宽尺寸与常规墙面开关面板保持一致，安装时可以直接复用墙面预埋的标准86接线底盒，不需要额外在墙面开孔扩孔，大幅降低现场施工的改造成本，壳体整体厚度控制在18mm，贴墙安装后突出墙面的尺寸较小，不会对过往人员通行造成剐蹭，也能避免日常搬运物品时磕碰损坏设备。壳体正面做了微弧面过渡处理，边缘做了R3的圆角倒角，没有尖锐棱角，一方面提升安装后的视觉协调性，另一方面也能减少积灰，日常清洁时用抹布擦拭即可，没有清洁死角。

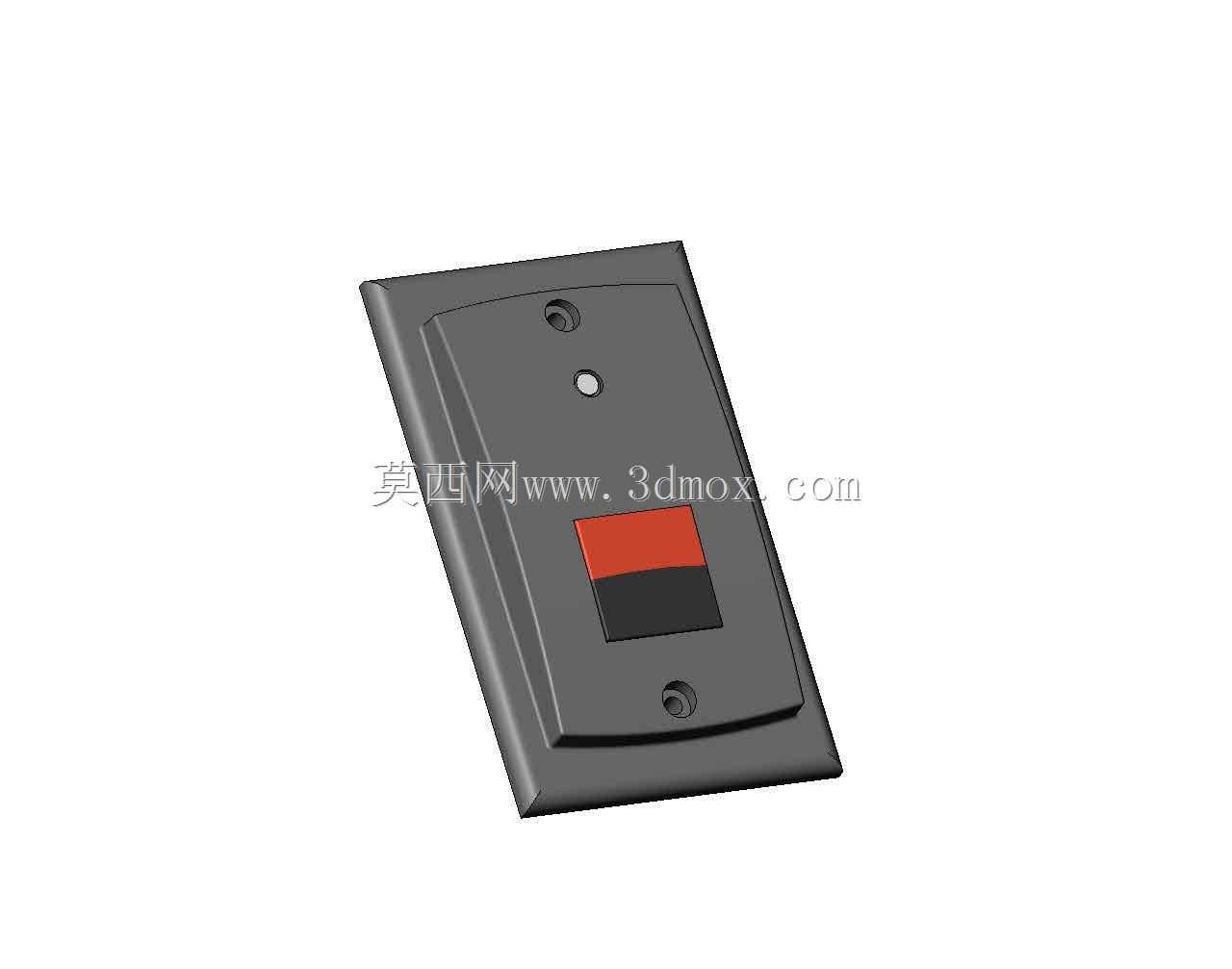

正面的功能区域划分非常清晰，上方预留的小圆孔是状态指示灯的透光位，设备通电待机时显示微弱红光，读卡成功时切换为绿光闪烁，给用户明确的操作反馈，不需要额外查看后台即可确认识别是否成功。下方的双色按键区域，红色部分为出门请求按键，黑色部分为防拆报警触发按键，当设备被暴力拆卸离开安装墙面时，黑色按键会弹出发出报警信号，联动后台安保系统，避免设备被恶意破坏或篡改。壳体上下两端的沉头孔位是安装固定位，采用M3沉头螺丝固定，安装后螺丝头完全沉入壳体表面，不会突出影响外观，也能避免无关人员随意拧动螺丝拆卸设备。

壳体的材质选用常规的ABS工程塑料，表面做细晒纹处理，不容易残留指纹和划痕，长期使用也不会出现明显的外观旧化，壳体内部做了十字形的加强筋布局，既可以提升壳体的整体抗形变能力，避免安装时螺丝拧得过紧导致壳体开裂，也能为内部的读卡电路板、接线端子预留固定柱位，内部的PCB安装柱高度统一为6mm，确保电路板安装后与壳体正面的距离保持一致，不会因为距离过远影响读卡感应距离，也不会因为距离过近导致电路板与壳体接触造成短路。接线区域设计在壳体背部，预留了标准的弱电接线端子位，支持12V直流供电，同时预留韦根信号输出接口，可以直接对接市面上绝大多数门禁控制器，不需要额外做转接电路，适配性非常强。

做这类终端的三维建模时，要特别注意安装边界的匹配度，背部的出线槽位置要对应86底盒的中心区域，确保现场布线时网线和电源线可以顺利从底盒穿入设备内部，不会出现线体弯折过度导致接触不良的问题。同时正面的感应区域要避开金属遮挡，建模时要确认按键和指示灯的位置与内部电路板的元器件位置完全对齐，避免组装后出现按键卡滞、指示灯漏光的问题。另外壳体的合模线位置设计在侧面厚度方向的中心位置，后续注塑生产时不会在正面留下明显的合模痕迹，提升成品的外观质感，卡扣与螺丝结合的固定方式，也方便后期维护时拆开设备检修内部电路，不需要完全破坏壳体结构。
