适配12x3mm磁铁的OOF造型磁吸装饰件

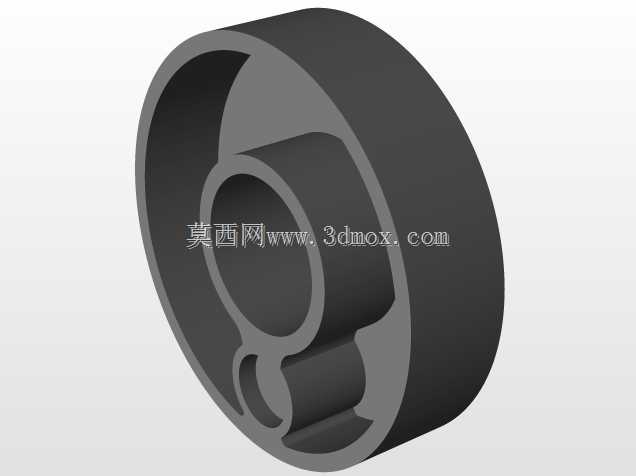

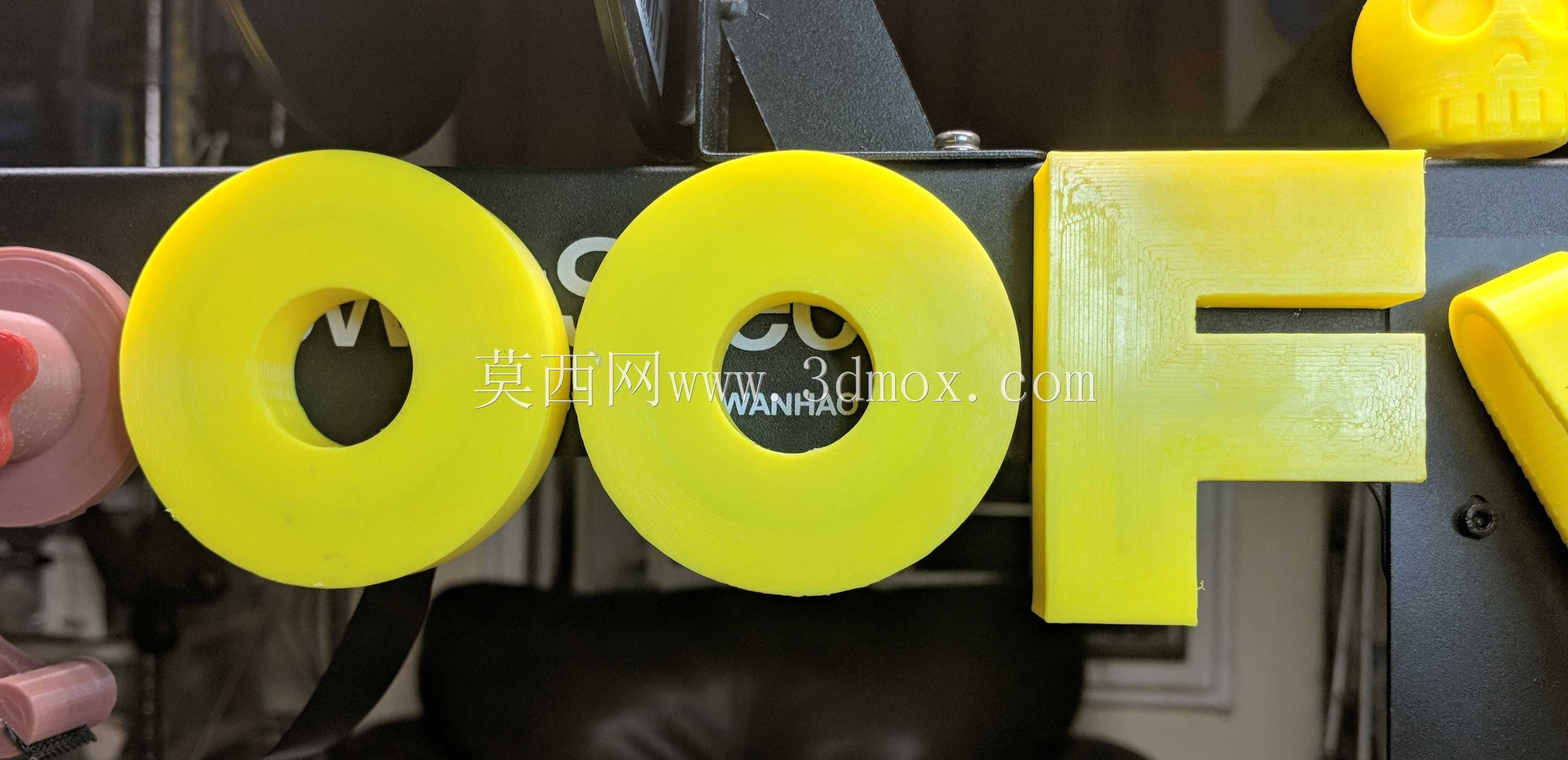

　　立体厚壁的结构带来了更强的视觉层次感，触摸时的实体质感也远优于薄型贴片。在功能特性的设计上，构件整体采用等壁厚的空心壳体结构，没有多余的内部加强筋，一方面是为了控制整体重量，避免重量过大导致磁吸力不足以承托构件本身、出现滑落的问题，另一方面也减少了3D打印过程中的材料消耗，缩短打印耗时。构件的正面做了轻微的圆角过渡处理，没有尖锐的直角棱边，既避免了日常使用过程中棱边刮手的问题，也能减少打印过程中直角位置的应力集中，降低打印件冷却后出现翘曲变形的概率。磁铁的安装位设置在构件的背面，是与12x3mm磁铁尺寸完全匹配的圆柱形沉槽，沉槽的深度设置为2.9mm，安装时只需要将磁铁压入沉槽即可，依靠塑料本身的轻微形变抱紧磁铁，这款立体字母造型的磁吸构件，核心定位是日常场景下的轻量化磁吸装饰载体，在结构设计阶段就围绕12x3mm规格的圆柱形钕磁铁做了全链路的安装适配，没有额外设置复杂的卡扣或者粘接结构，完全依靠磁铁本身的磁吸力完成固定，同时兼顾了FDM熔融沉积成型工艺的打印可行性，从源头降低了生产制造的门槛。从实际应用场景来看，这类构件既可以作为冰箱表面的磁吸装饰贴，吸附在金属冰箱门、文件柜侧板、白板金属边框这类导磁基材表面，用来固定便签、照片、备忘纸条等轻薄物件，也可以作为桌面陈列的立体装饰件，搭配同系列的其他字母构件组合成不同的语义标识，用在文创展示、工位个性化布置、线下快闪店的导视标识场景中，相比传统的平面印刷磁吸贴，

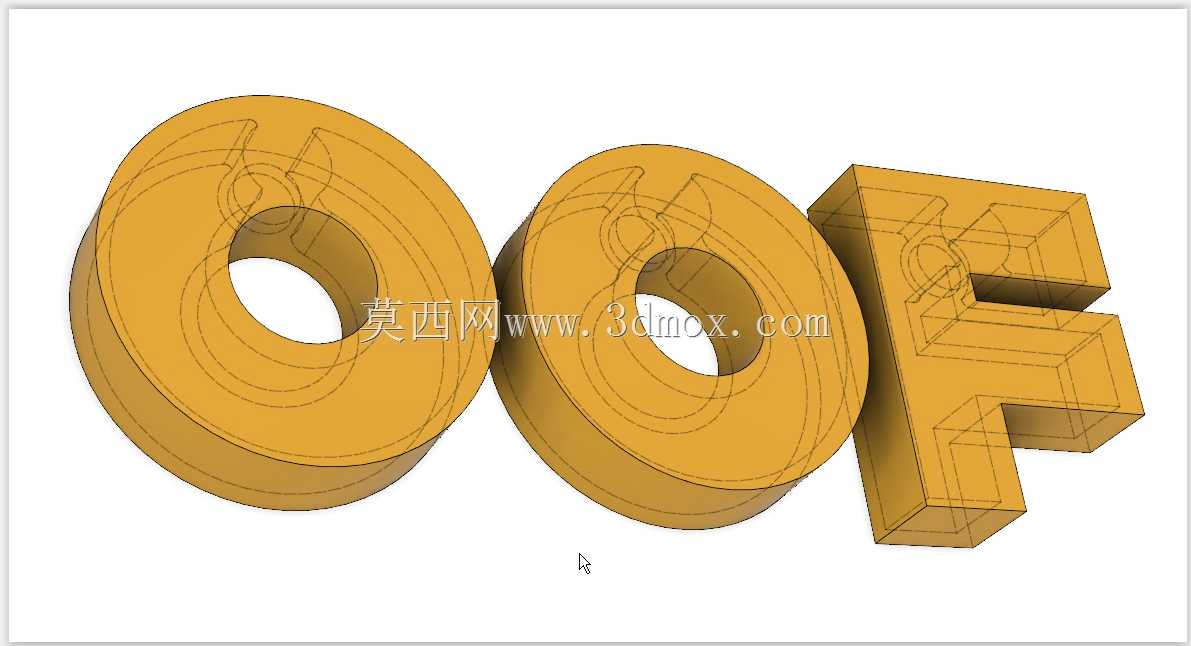

　　不需要额外点胶固定，即使后续需要更换磁铁或者调整磁极方向，也可以很方便地将磁铁从沉槽中顶出，不会破坏构件本身的结构。在打印工艺的适配设计上，构件的安装面也就是磁铁沉槽所在的平面被设计为完全平整的基准面，打印时可以直接将这个面贴在打印平台上，不需要添加任何支撑结构，既节省了支撑材料的消耗，也省去了后续拆除支撑、打磨支撑痕迹的工序，打印完成后只需要简单清理平台接触位置的轻微拉丝就可以直接使用。从安装边界的尺寸来看，三个字母构件采用统一的厚度设计，整体厚度控制在15mm以内，其中字母O的外轮廓直径为60mm，两个O形构件的中心孔直径统一设置为20mm，既保证了字母造型的识别度，也不会因为中心孔过大导致结构强度不足；

　　字母F的整体外轮廓尺寸与O形构件保持高度一致，横向的两个伸出段的壁厚与整体壁厚统一，避免不同位置壁厚差异过大导致打印时出现填充不均、表面缩痕的问题。三个字母之间的拼接间隙预留了0.2mm的装配公差，既可以单独作为独立的磁吸件使用，也可以将三个字母拼接成完整的OOF组合件，拼接后整体外轮廓规整，没有明显的错位缝隙。在磁吸力的匹配计算上，12x3mm规格的N35钕磁铁垂直吸附在光滑冷轧钢板表面的拉力大约在1.2kg左右，而单个字母构件的打印重量控制在15g以内，三个字母组合后的总重量也不超过50g，磁吸力的安全冗余超过20倍，即使在轻微晃动的场景下，比如开关冰箱门产生的振动、空调直吹的气流影响，都不会出现构件滑落的问题。

　　沉槽的位置设计也做了重心匹配，每个独立字母构件的沉槽都设置在构件的重心正后方，保证吸附后磁吸力的作用点与构件重心重合，避免因为偏心导致构件一侧翘起、吸附不牢的问题。在表面质感的设计上，构件的外表面没有设置额外的纹理或者凹凸标识，保持光滑的实体表面，用户可以根据自己的需求做后续的表面处理，比如喷涂不同颜色的漆、粘贴水转印贴纸、做磨砂质感的喷砂处理，都不会破坏构件本身的结构精度。相比市面上常见的薄型磁吸冰箱贴，这款立体构件的结构强度更高，不小心掉落到地面也不会出现碎裂或者边角断裂的问题，日常使用过程中如果表面沾有污渍，也可以直接用清水冲洗，不会像纸质表面的磁吸贴那样出现起皱、脱层的问题。在结构验证阶段，针对沉槽的抱紧力做了多轮测试，当打印材料采用常规PLA材质时，沉槽直径比磁铁直径小0.1mm，压入后磁铁的拔出力可以达到15N，完全满足日常使用的固定需求，不会因为长时间使用或者温度轻微变化出现磁铁脱落的问题；如果采用PETG或者ABS材质打印，只需要将沉槽的直径公差调整到-0.15mm，就可以达到同样的抱紧效果，不需要修改整体的结构设计。
