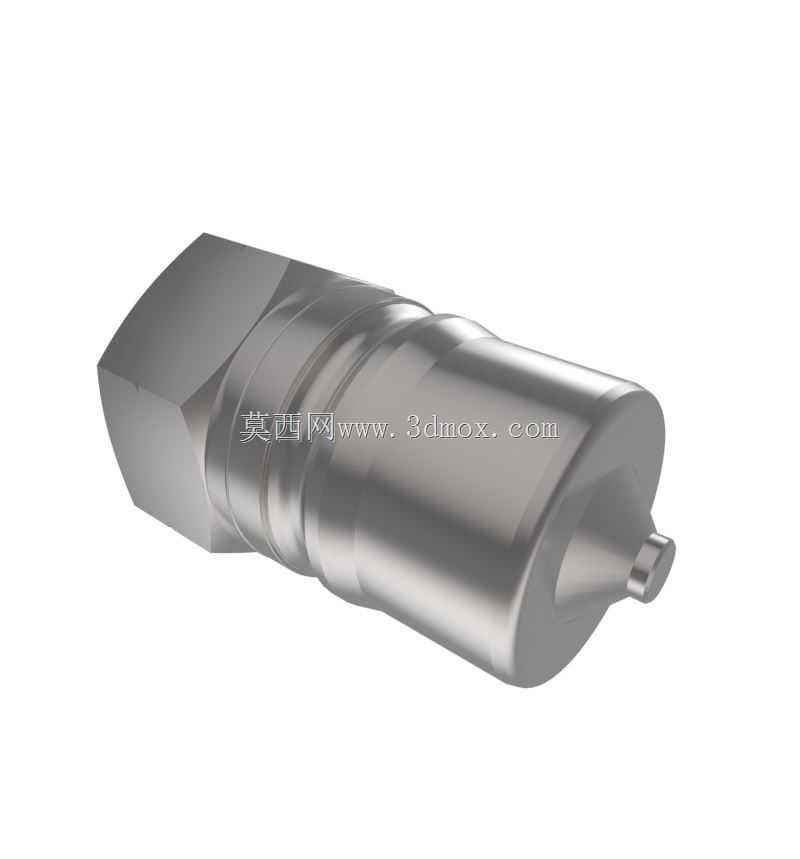

1英寸外螺纹液压快速耦合接头结构

在液压系统的管路布设场景里，这类带1英寸外螺纹的快速耦合接头是解决管路频繁拆装需求的核心连接件，常见于工程机械的属具快换、液压工装的管路对接、移动式液压站的外接输出端，还有农业机械里需要快速切换液压执行元件的工位，不用额外缠绕密封填料或者拧动多圈螺纹，就能完成管路的通断对接，大幅缩减现场管路拆装的作业时长，也能避免常规螺纹连接反复拆装带来的螺纹磨损、密封失效问题。

从实际使用的功能特性来看，这款接头采用的是阀芯自密封结构，公头与母头脱开的瞬间，两端的内置阀芯会在弹簧力作用下自动闭合，截断管路内的液压油通路，既不会出现管路内油液大量泄漏造成的介质浪费与现场污染，也能避免外界的粉尘、水汽、金属碎屑进入液压管路内部，污染液压油进而磨损泵、阀等精密液压元件。对接的时候只需要将公头对准母头的内孔推入，内部的锁止钢珠就会卡入公头的环形锁止槽内，自动完成锁止，同时顶开两端的阀芯让管路导通，不需要额外的锁止紧固件，单手就能完成对接操作，在高空作业、狭小舱室内的管路维护场景里，这种操作便利性的优势会格外明显。

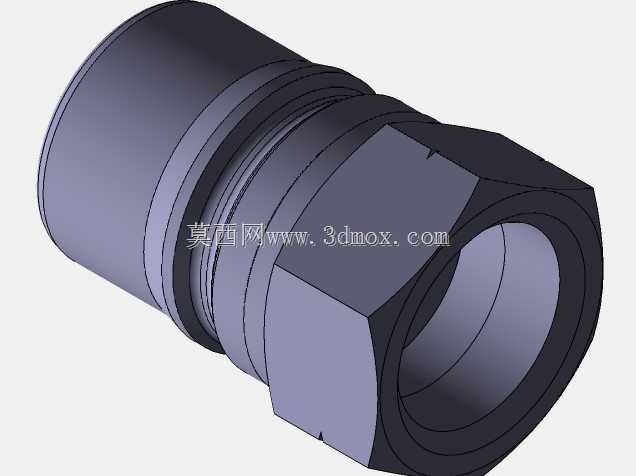

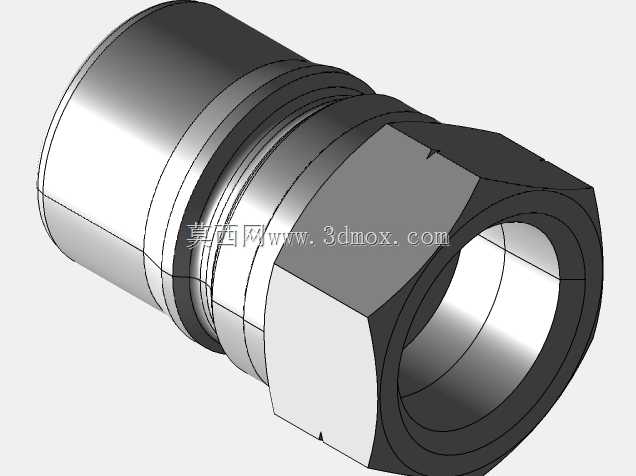

设计这款接头的时候，首先要考虑的是额定工作压力下的结构强度，主体采用金属切削成型，外部的六角结构是专门预留的扳手夹持位，安装的时候可以用开口扳手或者活动扳手卡住这个位置，将接头外螺纹端拧入对应设备的内螺纹油口，不会因为拧动的时候接头主体打滑造成安装困难。接头外表面的多道环形槽，一方面是加工过程中的工艺退刀槽，另一方面也能在接头外部安装防护套的时候起到限位作用，避免防护套在使用过程中出现轴向窜动。端部的导向锥面做了圆角过渡处理，对接的时候即使公母头存在小角度的偏斜，也能顺着锥面滑入对接位，不会因为硬对硬的磕碰造成密封面损伤。

安装边界方面，这款接头的外螺纹为1英寸规格，适配对应通径的液压管路，安装时需要注意接头拧入油口的深度，不能因为拧入过深顶坏设备内部的油道台阶，也不能拧入过浅造成螺纹啮合长度不足，在压力冲击下出现接头崩脱的问题。接头的整体轴向长度在设计时做了优化，相比同通径的常规螺纹接头，安装后突出设备外壁的长度更短，在管路排布密集的阀组区域，能节省更多的安装空间，避免相邻接头之间出现安装干涉。接头的外径尺寸经过严格控制，配套的防尘帽、防护套都能直接适配，不需要额外定制辅件。

在实际选型应用中，这类接头的通径要和管路的流量需求匹配，1英寸的通径可以满足大流量液压回路的介质通流需求，不会因为通流截面过小造成局部压力损失过大，导致系统发热、执行元件动作无力的问题。接头的密封件材质要根据使用的液压油类型、工作环境温度区间选择，常规丁腈橡胶密封可以满足大部分矿物液压油的使用场景，如果是在低温环境或者使用特殊液压介质的工况，需要更换对应材质的密封件，避免密封件过早老化失效。日常维护的时候，只需要在每次对接前检查接头密封面是否有磕碰、附着杂物，不需要做额外的拆解保养，长期使用后如果出现泄漏，只需要更换内部的密封件与阀芯弹簧就能继续使用，维护成本很低。
