菱形滚花调节旋钮头三维结构设计

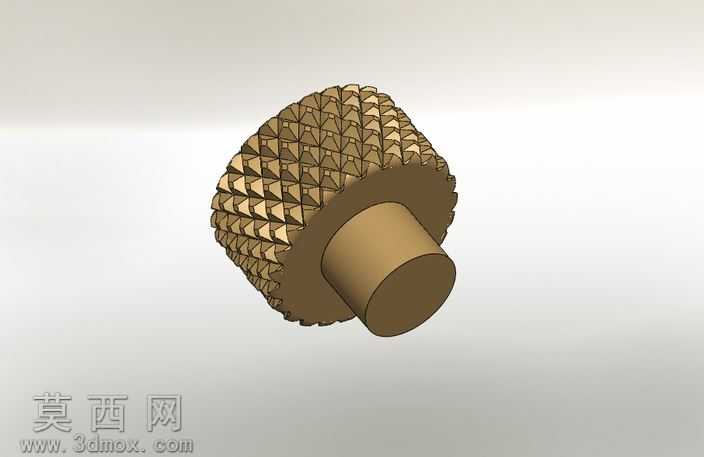

本作品为菱形滚花结构的调节旋钮头三维模型，建模过程以参数化设计思路为核心，首先完成旋钮整体轮廓的草绘搭建，先绘制旋钮头部的圆形基准轮廓与下方插接轴的同轴圆柱轮廓，通过拉伸凸台命令生成基础实体，确保插接轴与旋钮头部保持严格同轴度，满足装配时的插接定位需求。在滚花结构设计环节，先构建单个菱形凸齿的基础特征，以旋钮头部外圆柱面为基准，绘制单个菱形齿的截面轮廓，通过拉伸凸台生成单个齿形实体，随后以旋钮中心轴为阵列基准轴，设置匹配齿距的圆周阵列参数，完成整圈齿形的排布；之后沿旋钮轴向进行线性阵列，通过多圈齿形的错位排布，形成连续的菱形网格滚花外观，每一处齿形的凸起高度、齿面倾斜角度都经过参数调试，既保证滚花表面的防滑握持性能，也避免齿形过于尖锐带来的使用不适感。材质渲染阶段，为模型赋予哑光古铜色金属材质，调整材质的粗糙度参数模拟金属磨砂质感，为滚花齿的棱边添加细微的高光反射效果，还原金属机加工后的真实表面质感，插接轴部分设置略低于头部的粗糙度，模拟装配轴段的机加工表面特征。结构设计上，下方圆柱插接轴的直径与长度按照常规电位器、调节杆的装配尺寸设置，轴段末端做微小倒角处理，方便装配时的导向插入，旋钮头部与插接轴的衔接位置做圆角过渡，避免应力集中导致的结构断裂风险。整体建模过程严格遵循机械零件的设计规范，所有特征均保持全参数可编辑状态，可根据实际使用需求调整旋钮整体直径、滚花纹路密度、插接轴尺寸等参数，适配不同的装配场景，滚花结构的设计兼顾了实用防滑性能与外观装饰性，菱形网格纹路相比传统直纹滚花拥有更出色的多方向防滑效果，同时具备更强的视觉辨识度，可应用在音频设备调节、仪器面板控制、小型机械档位调节等多种场景。
