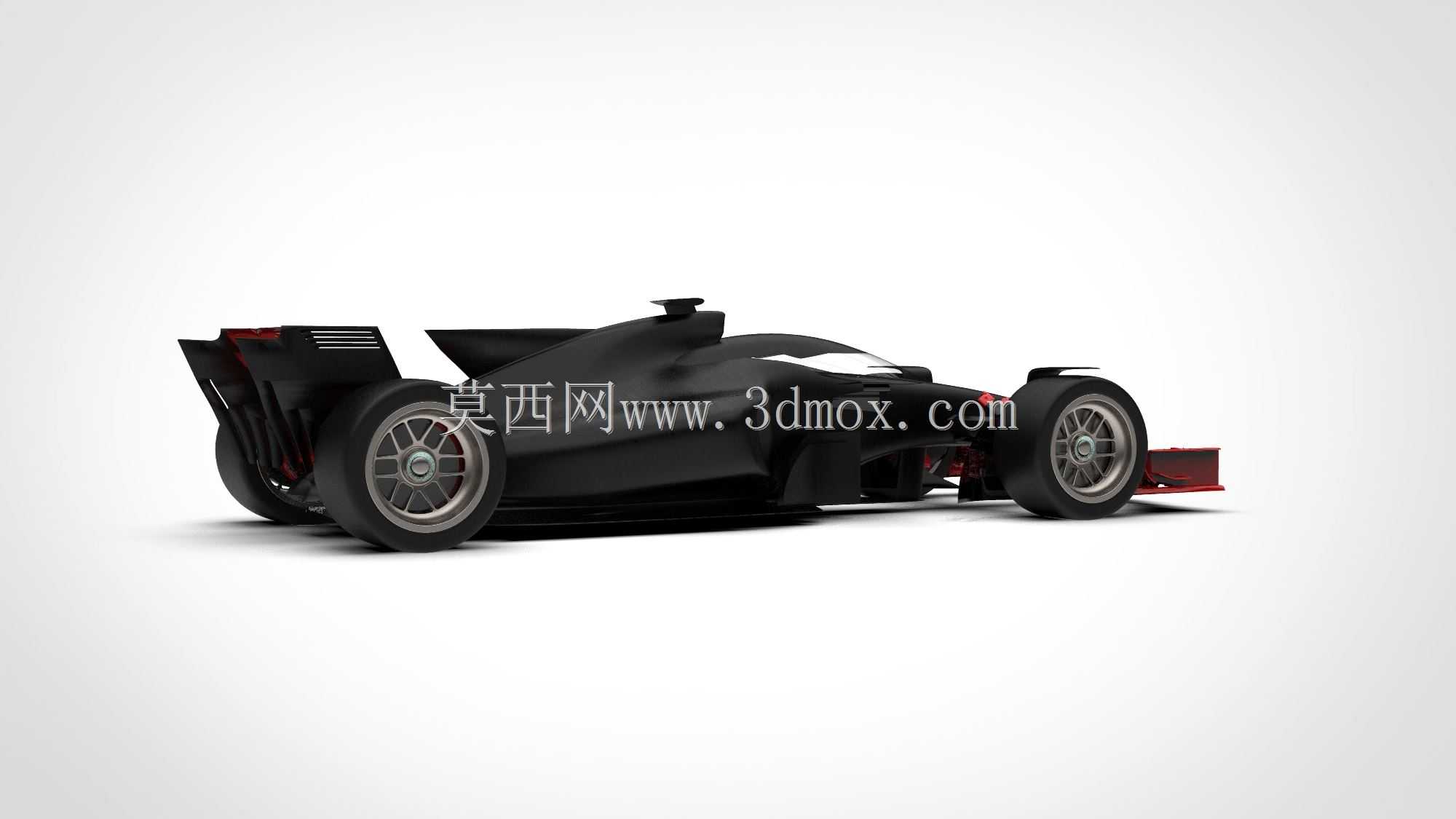

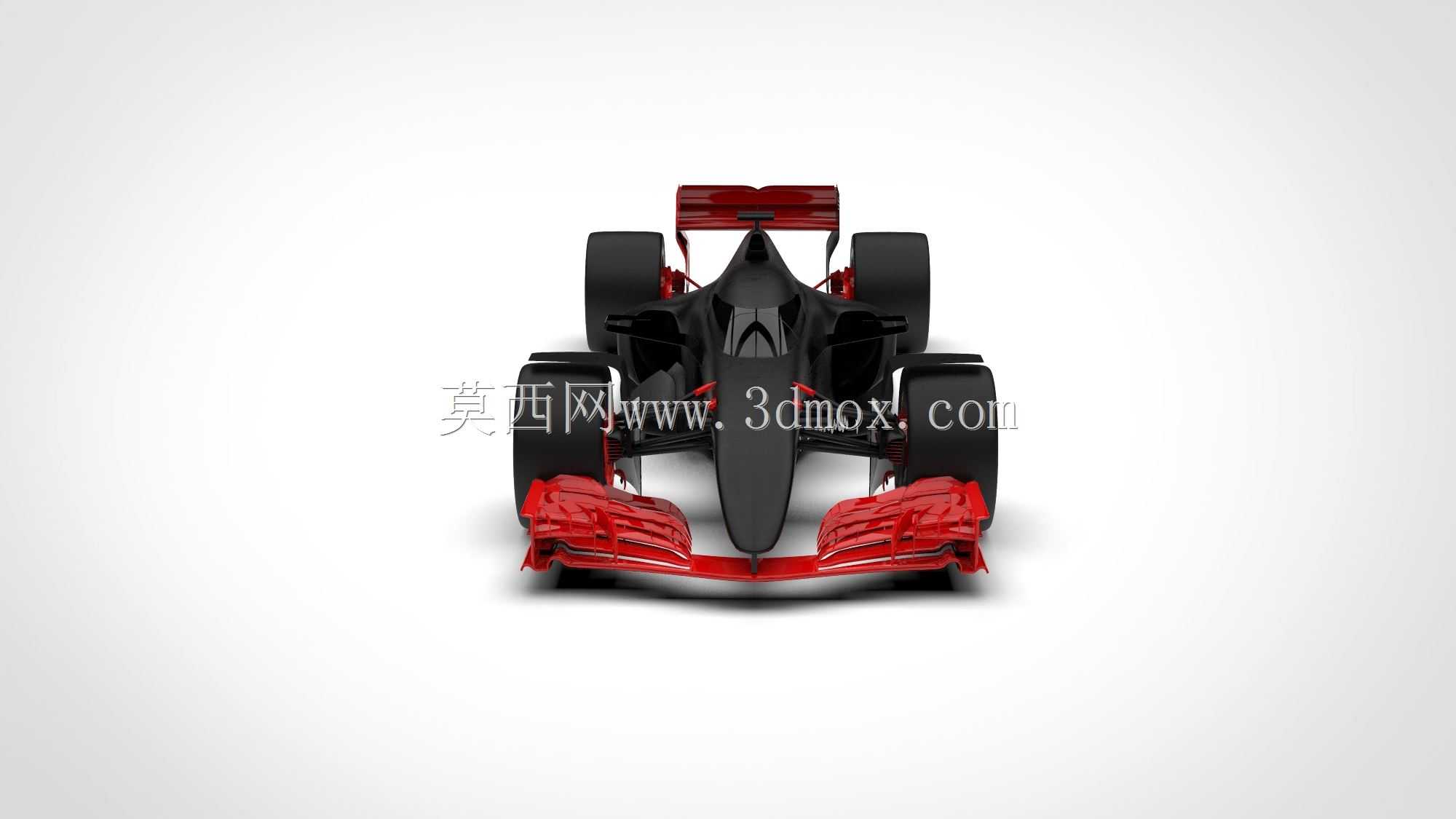

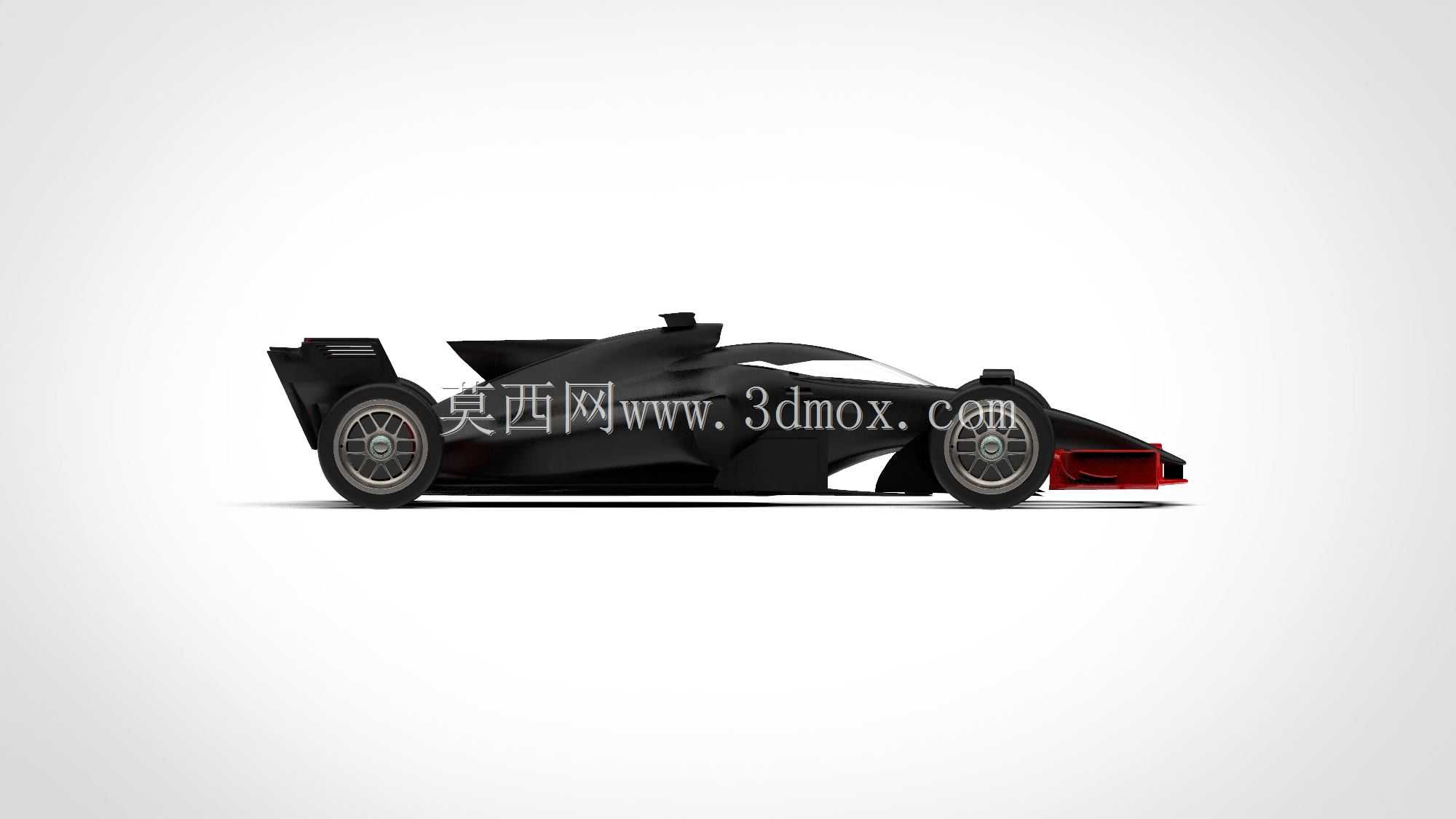

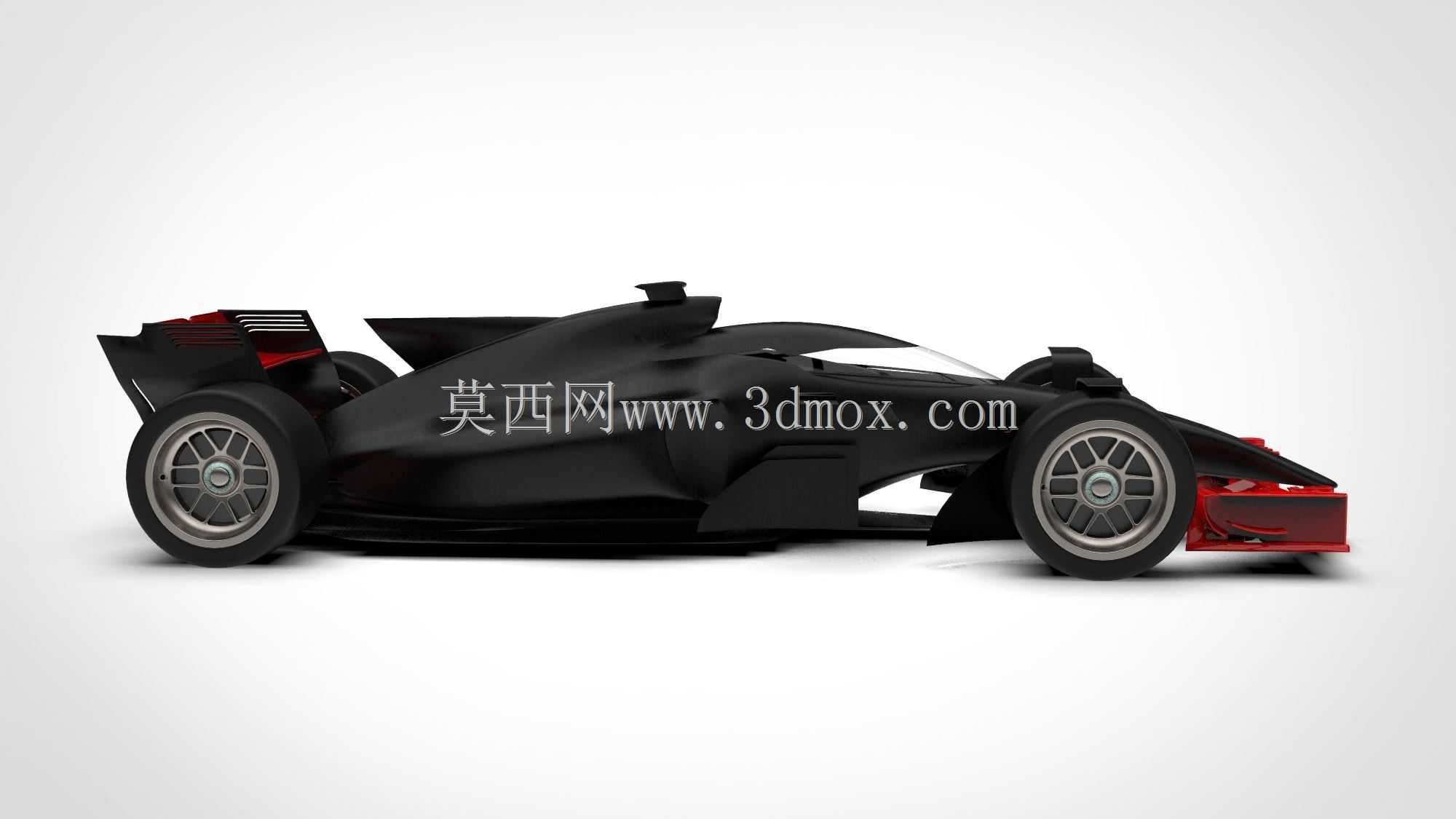

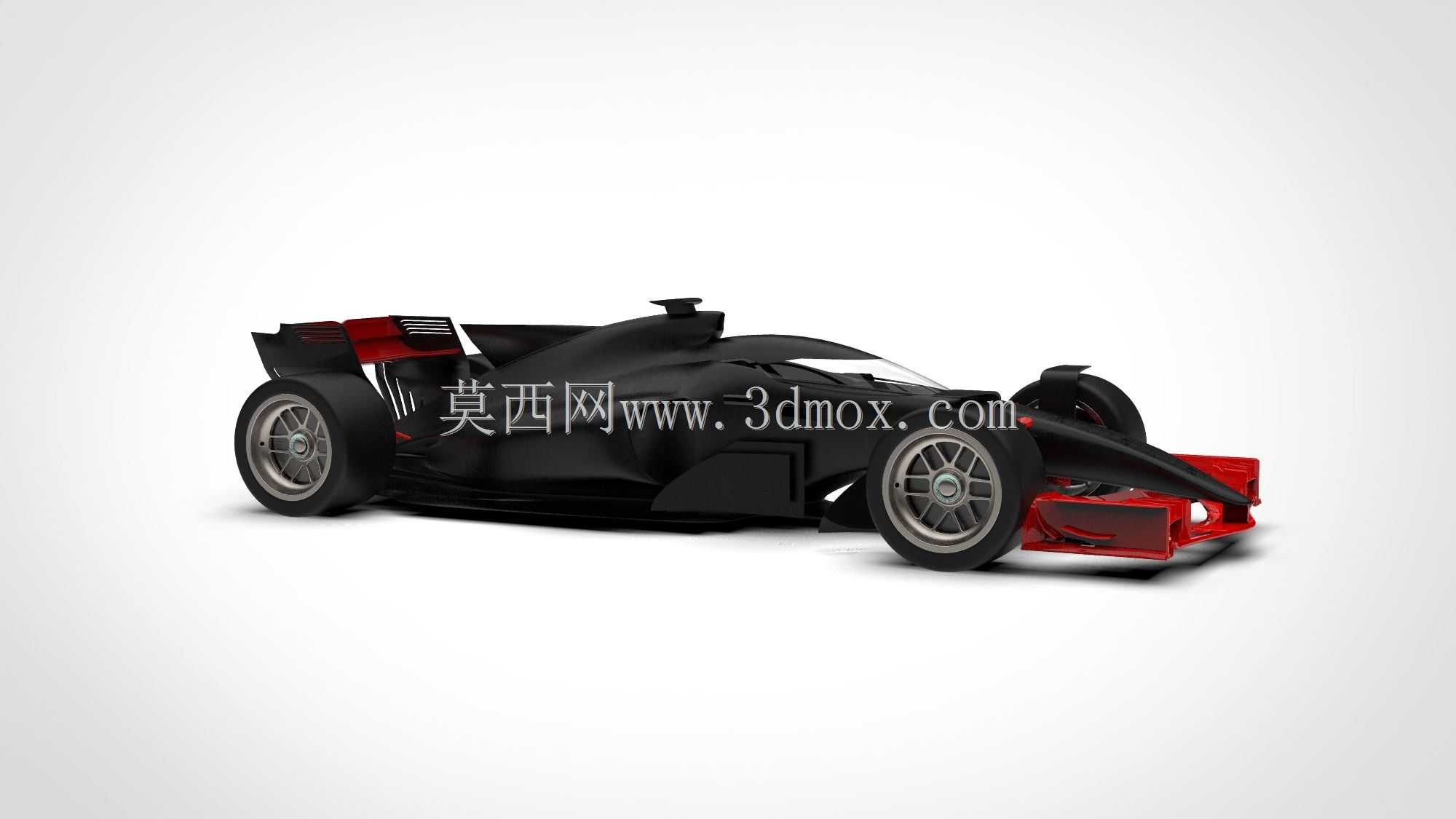

2022款概念方程式F1赛车外观结构设计

这款概念方程式赛车的三维结构设计，核心围绕赛道高速行驶工况下的空气动力学效能展开，整体外形线条完全服务于下压力生成与风阻控制，前翼采用多层翼片组合结构，可根据不同赛道的弯道特性、直道长度需求调整翼片攻角，在直道行驶时降低翼片角度减小迎风阻力，在多弯赛段增大翼片攻角提升前轮下压力，保证转向过程中轮胎与赛道表面的抓地极限。车身侧箱的曲面过渡经过多轮流场仿真优化，引导前方来流快速通过散热通道，将动力单元、制动系统工作产生的热量及时带出，同时避免气流在侧箱后方形成紊流区干扰尾翼工作效率。驾驶舱位置按照单体壳安全结构标准设计，预留了符合赛事安全规范的生存空间边界， Halo防护装置的安装点位与车身主承力结构直接连接，碰撞工况下可将冲击力快速分散至整个单体壳结构，避免驾驶舱出现侵入变形。后轮前方的导流结构可梳理轮边乱流，减少轮胎旋转带来的气流拖拽效应，同时将气流导向尾翼下方的扩散器区域，提升扩散器的抽气效率，进一步增强整车下压力水平。尾翼采用主翼与副翼的双层结构设计，端板的曲面造型可封闭翼片两端的气流涡旋，减少翼尖涡流带来的能量损失，尾翼的安装高度与角度经过匹配调校，与前翼、扩散器的空气动力学效应形成平衡，避免高速行驶时出现前后轴下压力分配失衡的问题。轮胎与轮辋的装配边界严格参照赛事用胎的标准尺寸设计，轮辋的辐条造型兼顾轻量化与散热需求，制动卡钳的安装位置预留了足够的通风通道，保证连续制动工况下制动系统的工作温度处于合理区间。前后悬架的摆臂结构采用流线型包覆设计，在满足结构强度要求的前提下，尽可能减小摆臂自身的迎风面积，降低悬架部件带来的附加风阻，悬架的硬点位置经过运动学仿真优化，保证赛车在过弯侧倾、制动点头、加速抬头工况下，轮胎接地面始终保持与赛道的最佳接触角度，最大化轮胎抓地性能。车身前部的鼻锥结构采用渐进式收窄设计，引导气流均匀分流至两侧前翼与车底区域，鼻锥的内部预留了传感器安装空间，可布置车速、气流压力、温度等各类监测元件，为赛事过程中的车辆状态调校提供数据支撑。整车的轴距、轮距参数参考顶级方程式赛事的通用设计范围，兼顾高速直道的行驶稳定性与低速弯道的转向灵活性，车身最低点与地面的间隙高度经过多轮迭代，在满足赛事规则要求的前提下，最大化车底气流的流通效率，配合扩散器形成地面效应，进一步提升整车的空气动力学性能。车身表面的各类进气口位置经过精准布局，除了动力单元的进气需求外，还为驾驶舱通风、电子元件散热预留了独立的进气通道，避免不同功能的气流需求相互干扰，保证各个系统在极限工况下都能稳定工作。
