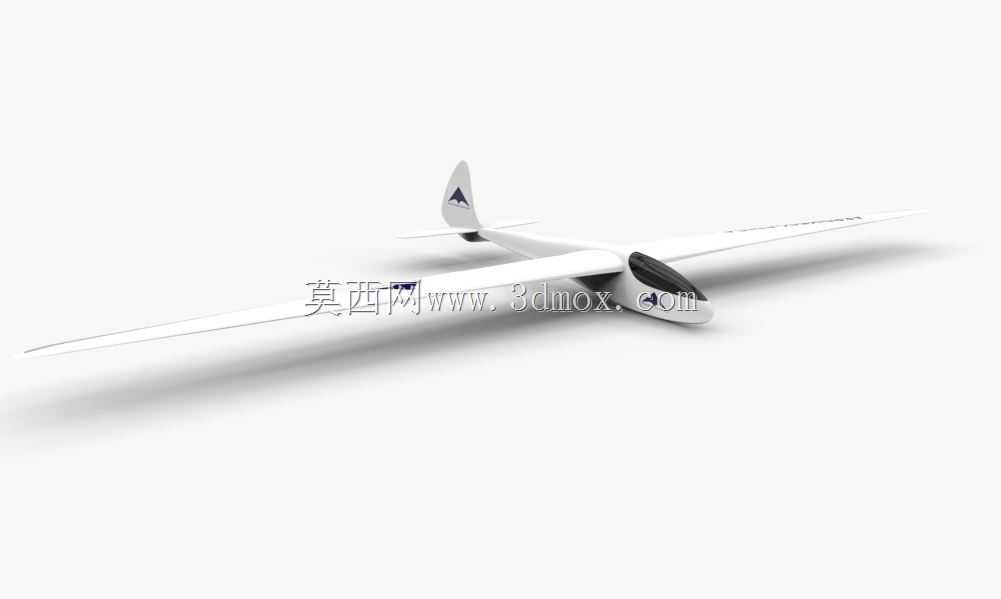

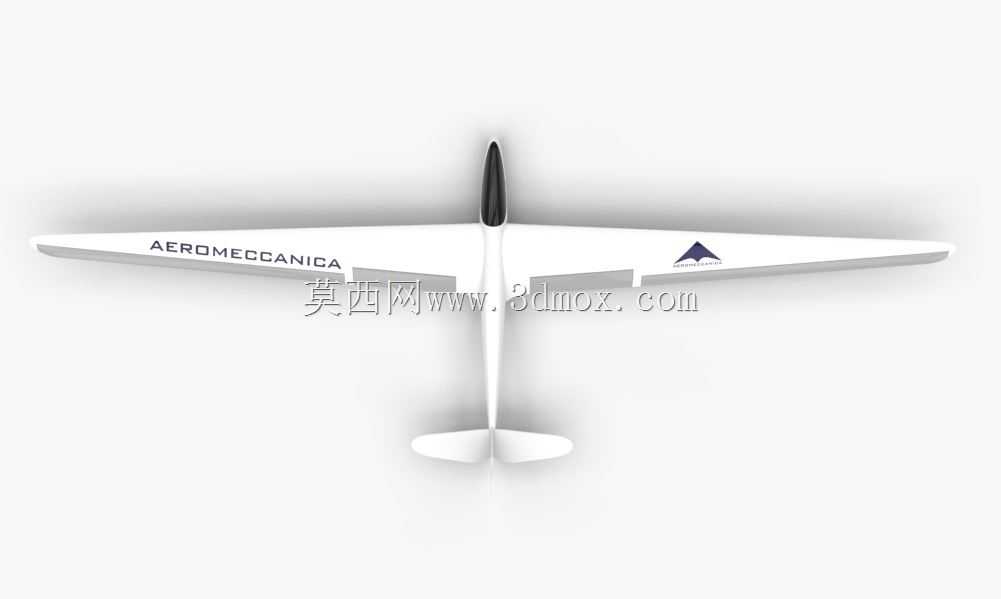

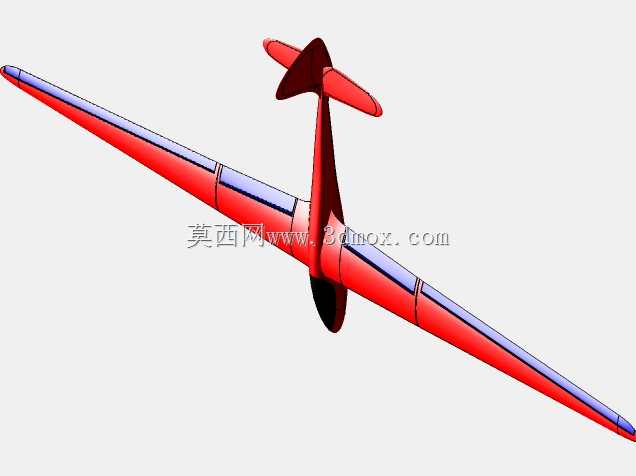

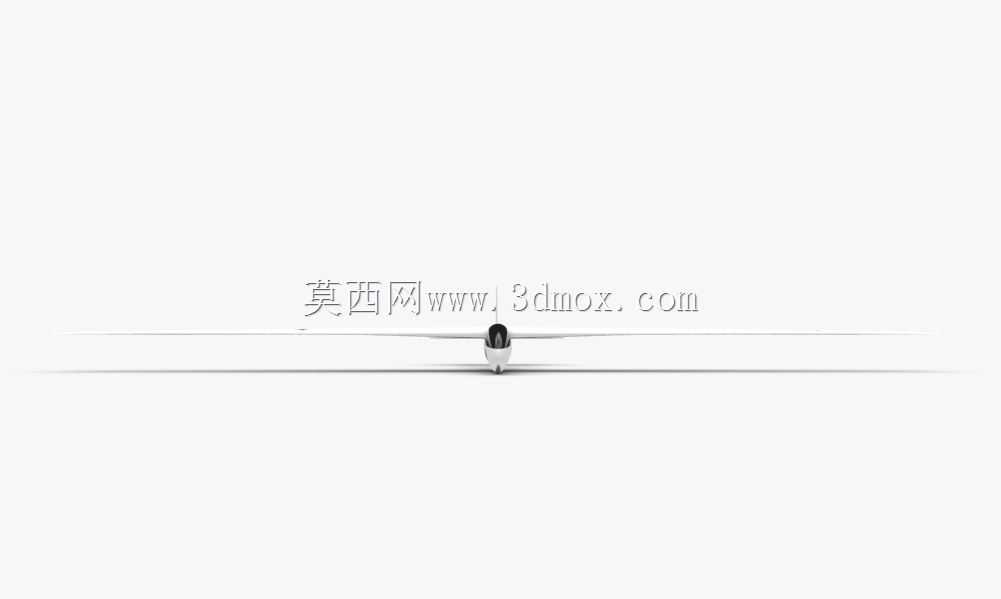

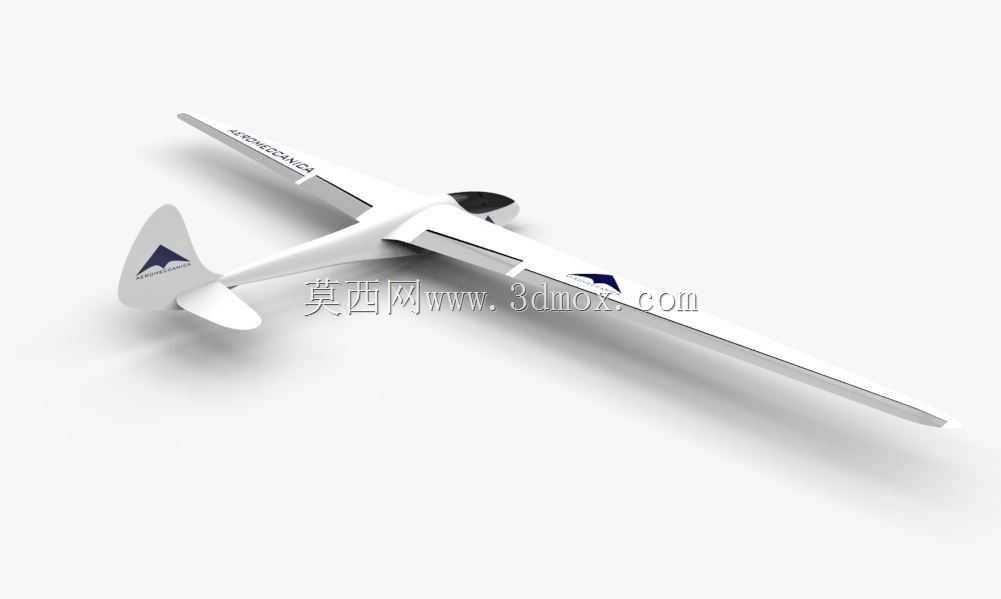

麦加航空滑翔机III概念飞行器结构设计

这款滑翔机的设计核心围绕低阻气动效率展开，整体采用大展弦比上单翼布局，机翼前缘做了轻微的后掠修型，翼尖没有设置额外的翼梢小翼，而是通过翼型自身的扭转设计来降低诱导阻力，适配无动力滑翔阶段的长距离滞空需求。机身采用流线型纺锤体构型，从机头到机尾的截面变化遵循层流减阻的设计逻辑，机头段做了钝圆收窄处理，既可以预留前视传感器或者配重安装空间，也能避免机头过尖带来的低速气流分离问题。机身中段的截面宽度控制在适配单人驾乘的尺寸边界，座舱位置的隆起高度经过反复调整，既保证驾乘人员的头部空间，也尽可能降低座舱凸起带来的附加阻力，机翼与机身的连接位置做了翼身融合过渡处理，消除了直角连接带来的气流干扰区，这部分的曲面曲率连续度在建模阶段做了严格的G2连续约束，避免后续做气动仿真时出现局部涡流的计算误差。

从实际应用场景来看，这类轻型滑翔机主要用于航空运动赛事、初级飞行训练以及低空航空科普体验场景，无动力滑翔的特性决定了它对起飞重量的控制极为严苛，整机结构设计优先选用轻量化复合材料作为主承力结构，机翼内部的翼梁采用工字型截面构型，在保证翼面抗弯扭刚度的前提下尽可能削减结构重量，翼面的蒙皮厚度根据不同区域的受力载荷做了分区设计，机翼根部靠近机身的位置蒙皮厚度最大，向翼尖方向逐步减薄，匹配飞行过程中翼面的弯矩分布规律。尾翼采用常规的十字型尾翼布局，水平尾翼设置在垂直尾翼的中段位置，既可以避开机翼尾流的干扰区域，也能降低地面起降阶段尾翼擦碰跑道的风险，尾翼的操纵面偏转角度范围做了明确的限位设计，升降舵的最大偏转角度控制在正负25度区间，方向舵最大偏转角度为左右30度，适配滑翔机低速飞行阶段的操纵灵敏度需求，避免操纵面偏转过量带来的姿态失稳问题。

安装边界方面，整机的翼展控制在15米级别的轻型滑翔机标准范围内，机身总长度约7米，机高在地面停机状态下不超过1.8米，能够适配通用航空机场的小型机库存放要求，不需要对机库门尺寸做特殊改造。机翼与机身的连接采用快卸式对接结构，拆解之后的机翼可以通过专用托架固定在小型拖车上进行公路转运，不需要大型吊装设备辅助，适配跨区域转场飞行的转运需求。起落架采用单轮式主起落架加尾橇的构型，主起落架布置在机身重心的正下方位置，机轮采用低压航空轮胎，能够在平整的草地跑道或者硬化铺装跑道上起降，尾橇部分设置了可更换的耐磨衬垫，降低起降滑行阶段的尾段磨损。

设计过程中针对低速滑翔阶段的失速特性做了专门优化，机翼的翼型选用高升阻比的低速层流翼型，在迎角达到16度的时候才会出现明显的气流分离，失速过程呈现渐进式的姿态变化，没有突然的机翼下坠问题，能够给驾乘人员留出足够的改出操作时间。机身内部的配重舱设置在机头位置，可以根据不同的驾乘人员体重调整配重块的安装位置，保证整机的重心始终处于机翼气动焦点的合理范围内，避免出现重心过前导致的操纵沉重，或者重心过后导致的俯仰不稳定问题。机翼上表面没有设置突出的翼刀或者扰流片，而是通过机翼的几何扭转来控制翼面的气流展向流动，进一步降低巡航滑翔阶段的阻力，在需要减速的时候，机翼上表面的减速板可以向上弹出，通过增加阻力的方式来调整下滑轨迹，减速板的开启角度与操纵杆的行程做了线性匹配，方便飞行员精准控制下滑道的高度。
