NACA2415翼型航空机翼结构设计

在航空飞行器结构设计领域，翼型的选型与机翼结构的三维建模是飞行器气动布局设计环节的核心工作之一，NACA2415作为经典的低阻翼型，在轻型固定翼飞机、低速无人机、航模飞行器以及小型通用航空飞行器上有着极为广泛的应用场景。这类翼型的最大相对厚度为15%，最大弯度位置位于弦长24%处，最大弯度为2%，在低速飞行工况下能够兼顾升阻比与失速特性，既能够满足飞行器巡航阶段的低阻力需求，也能够在起降阶段提供足够的升力支撑，适配多数亚音速飞行场景的气动要求。

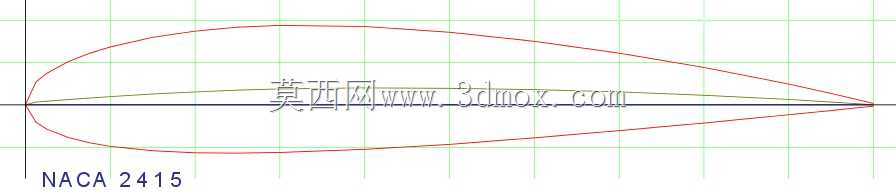

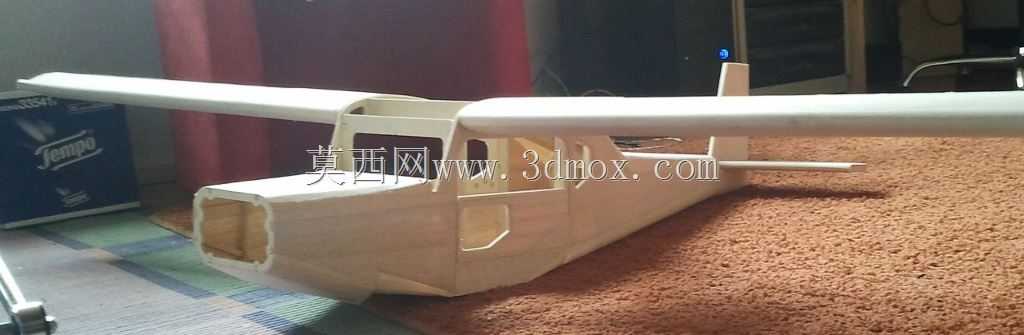

从实际用途来看，这款机翼结构可直接用于小型固定翼无人机的机翼主体结构设计验证，也可作为航模设计、航空教学演示的基础结构件，还能为通用航空轻型飞机的机翼选型提供气动外形参考。在结构设计思路上，建模过程严格遵循NACA翼型的坐标生成规则，先通过翼型坐标点拟合出基准翼型曲线，再按照给定的跨度参数拉伸形成机翼主体，同时在机翼下表面设计了多个凸起的安装定位结构，这些结构是用于机翼与机身主梁、翼肋的连接定位，能够在装配阶段快速对齐安装基准，减少装配调试的工作量。

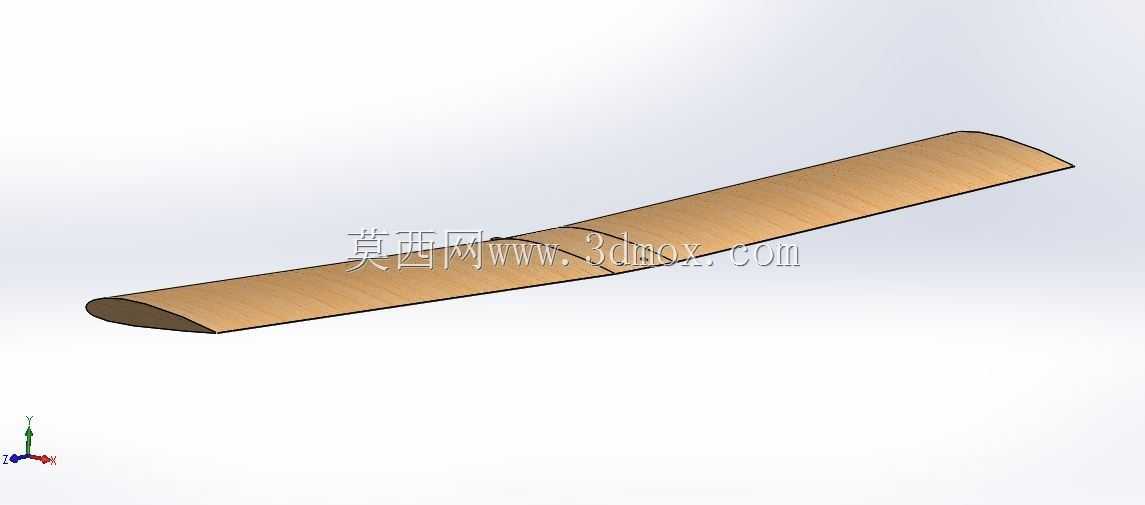

从外形尺寸与安装边界来看，这款机翼的跨度为72单位，建模时保留了翼型的原始气动外形，机翼前缘做了圆滑过渡处理，后缘保持了翼型要求的锐度特征，保证气流在翼面的流动符合气动计算的预期。机翼下表面的安装凸台有明确的位置与尺寸边界，设计时需要注意凸台与机翼主体的过渡圆角，避免应力集中问题，同时安装孔位的位置需要匹配机身翼梁的安装间距，保证装配时的同轴度要求。在实际工程应用中，这类机翼结构建模完成后，还需要配合气动仿真软件验证不同迎角下的升力系数、阻力系数与压力分布，确认翼面气流分离点的位置是否符合设计预期，同时还要做结构强度校核，验证机翼在最大过载工况下的形变与应力是否在材料允许范围内。

对于结构设计从业者来说，这类翼型机翼的建模重点在于翼型曲线的精准度，一旦翼型坐标点出现偏差，会直接影响整个机翼的气动性能，因此在曲线拟合阶段需要保证足够的点密度，尤其是前缘曲率变化较大的区域，要避免出现折线或者曲率突变的情况。机翼上的安装结构设计需要兼顾减重与强度需求，在保证连接刚度的前提下尽可能减少不必要的材料堆积，符合航空结构轻量化的设计原则。另外，机翼两端的翼尖处理也保留了基础的平直翼尖特征，后续如果需要优化诱导阻力，还可以在这个基础结构上修改翼尖小翼结构，不需要重新构建整个机翼主体，为后续的设计迭代预留了足够的修改空间。在实际装配场景中，这款机翼的安装边界需要和机身的翼舱结构匹配，安装凸台的高度决定了机翼与机身的相对安装位置，建模时已经预留了足够的连接面，方便后续添加紧固件或者粘接结构的设计，不管是用于复合材料机翼的成型模具设计，还是用于金属结构机翼的机加工参考，这个三维结构都能提供准确的外形与安装基准。
