快开式不锈钢过滤装置结构设计

在食品饮料、精细化工、制药净水等对流体洁净度有明确要求的生产场景里，这类快开式不锈钢过滤装置是管路系统中承担前置拦截功能的核心部件，不同于需要多组螺栓紧固的密闭过滤罐体，该结构的设计初衷就是解决常规过滤设备拆洗耗时、滤网更换效率低的现场痛点，适配需要频繁清理滤渣、每班做设备清洁的生产工况。从实际使用逻辑来看，该装置通常串接在物料输送泵的出口端，或是终端用水点的前端管路，依靠内部承托的滤网截留流体中携带的颗粒杂质、加工碎屑、絮凝沉淀物，避免杂质进入下游精密设备造成阀芯卡滞、喷嘴堵塞、产品纯度不达标等问题，相比塑料材质的过滤件，不锈钢本体的结构强度更高，可承受0.6MPa以内的管路工作压力，同时耐酸碱清洗液腐蚀，满足CIP原位清洁的工艺要求，不会出现材质溶出污染物料的问题。

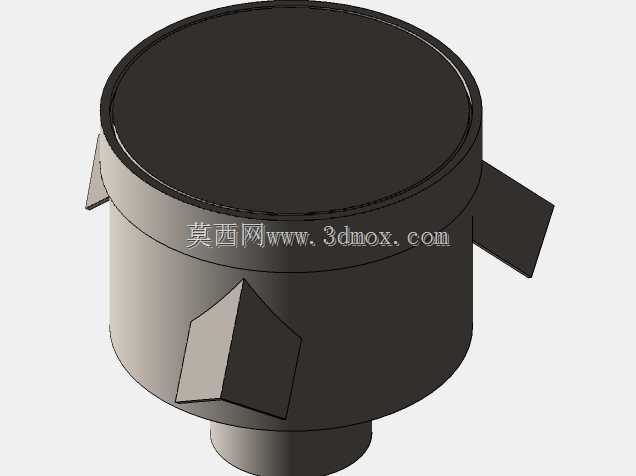

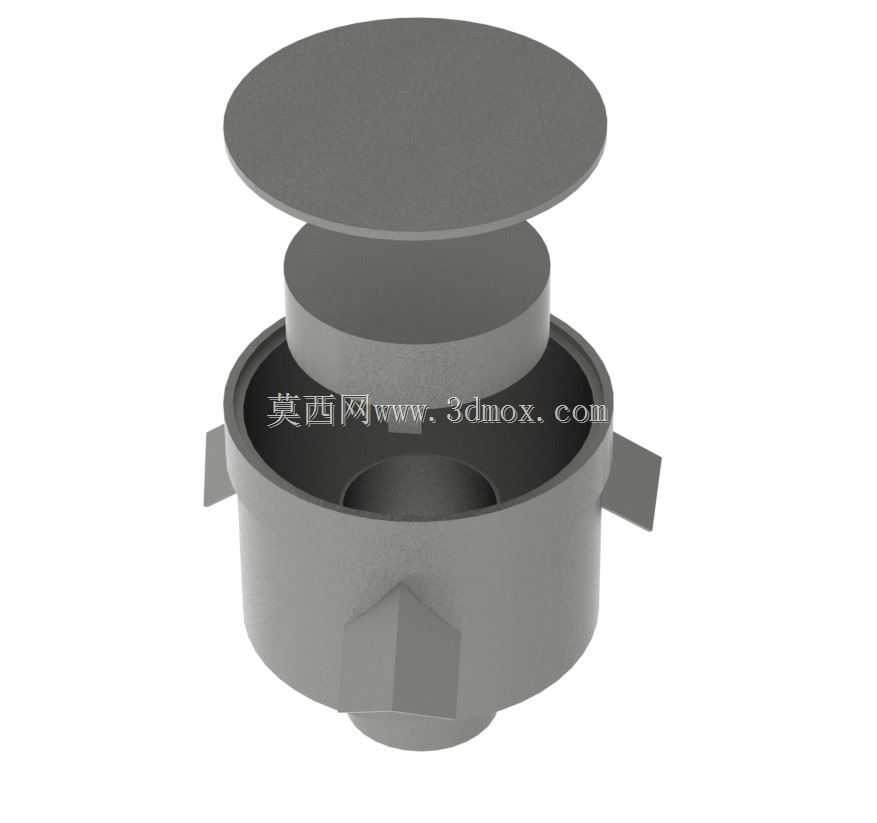

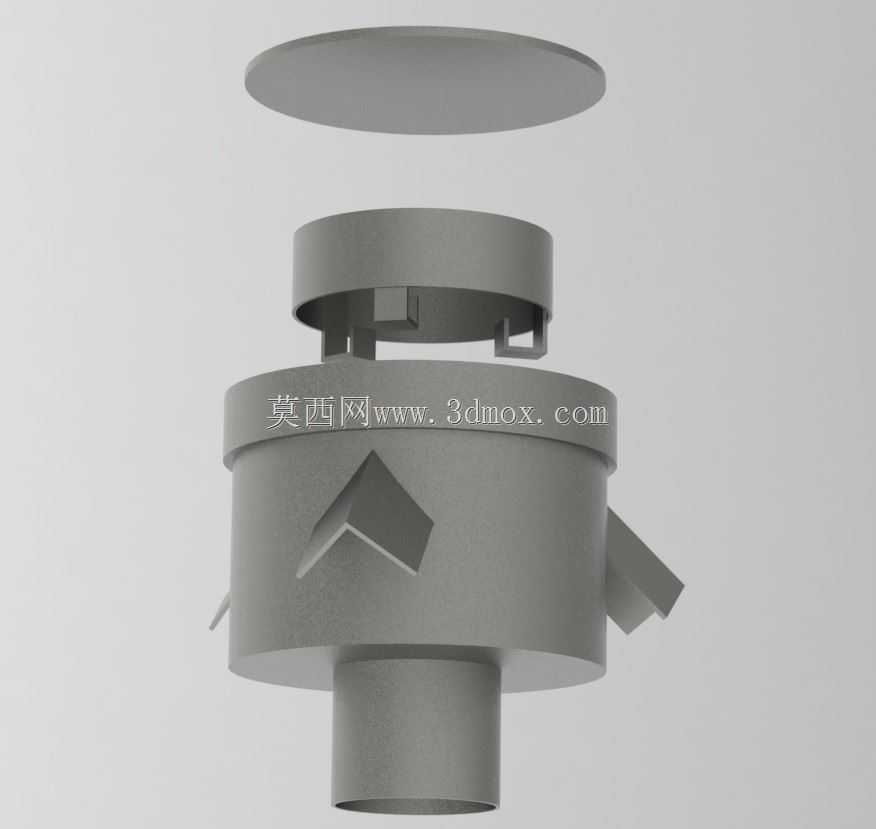

从结构设计思路拆解来看，整个装置采用上下分体式装配逻辑，下部为带进出流道的罐体主体，侧壁伸出的三个支耳结构并非用于设备整体固定，而是配合快开压盖实现快速锁紧，安装时无需对准螺栓孔，只需要将上盖对准罐体止口放置到位，旋转对应角度即可让支耳与上盖的卡扣结构咬合，配合密封胶圈就能实现腔体密封，相比法兰螺栓连接的结构，单人操作即可在1分钟内完成开盖动作，大幅降低一线操作人员的清洁工作量。罐体底部的外伸接口为进料口，采用标准外螺纹或者快装卡盘结构，可直接对接现场管路，流体进入腔体后因通径突然扩大流速降低，大颗粒杂质会在重力作用下沉降到腔体底部，减少对滤网的直接冲击，延长滤网的使用寿命，上部压盖中心的内伸接口为出料口，压合后刚好对准滤网中心的导流通道，穿过滤网后的洁净流体直接从该接口流出进入下游管路，这种下进上出的流道设计也能避免过滤后的流体再次裹挟沉积的杂质流出，保证过滤精度稳定。

关于安装边界的尺寸适配，该类过滤装置的腔体直径通常根据额定处理流量设计，常规小流量工况下腔体直径在100mm到150mm区间，整体高度不含接口的话在120mm左右，安装时需要在罐体上方预留不小于100mm的操作空间，方便开盖后取出内部的滤网组件做清洁更换，三个支耳的外伸尺寸控制在20mm以内，不会占用过多管路周边的安装空间，可直接水平安装在管路中，也可垂直安装在储罐进料端，安装时不需要额外做支撑固定，依靠管路本身的强度即可承载设备重量，只要保证进出料方向和设备标识一致即可正常工作。

设计过程中需要重点关注几个配合细节：一是上下罐体配合的止口位置公差需要控制在±0.1mm以内，保证密封胶圈的压缩量均匀，避免出现局部渗漏的问题；二是支耳的锁紧斜面角度需要做15度的倾斜设计，锁紧过程中会自动给上盖施加向下的压紧力，不需要额外施加过大的操作力就能实现可靠密封；三是内部滤网的承托台阶需要做圆角过渡，避免出现清洁死角，防止物料残留滋生细菌，适配卫生级生产场景的要求；四是所有和流体接触的表面都需要做抛光处理，表面粗糙度达到Ra0.8以下，减少杂质挂壁的概率，清洁时更容易冲洗干净。

在实际选型应用中，该结构可根据过滤精度要求更换不同目数的滤网，从10目粗滤到大流量拦截，到200目精滤拦截细小颗粒都可适配，不需要更换罐体主体，只需要更换对应规格的滤网即可满足不同工艺阶段的过滤需求，相比一次性过滤耗材的使用成本更低，整体结构没有易损的复杂传动部件，除了密封胶圈需要定期更换之外，本体使用寿命可达十年以上，非常适合中小流量的流体处理场景使用。
