入口级锥形褶式空气过滤芯结构设计

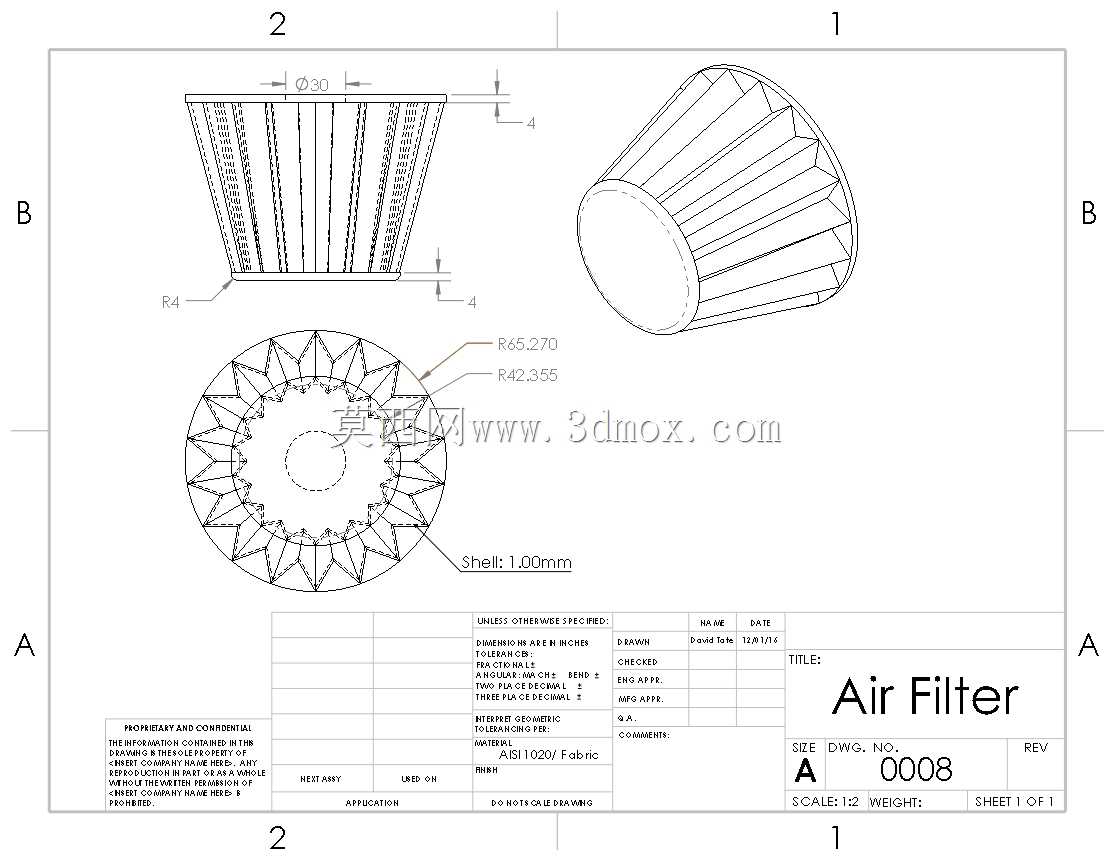

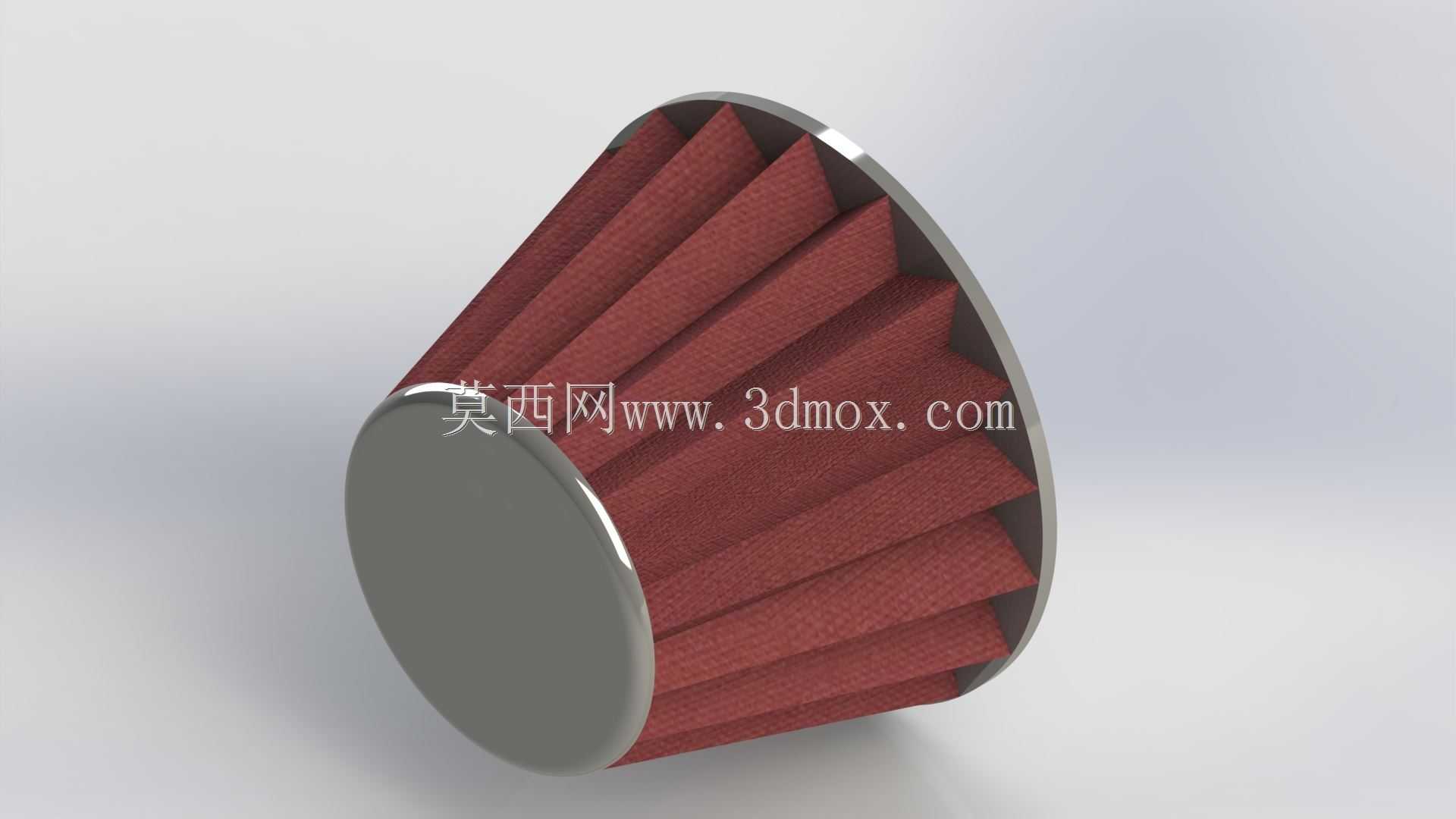

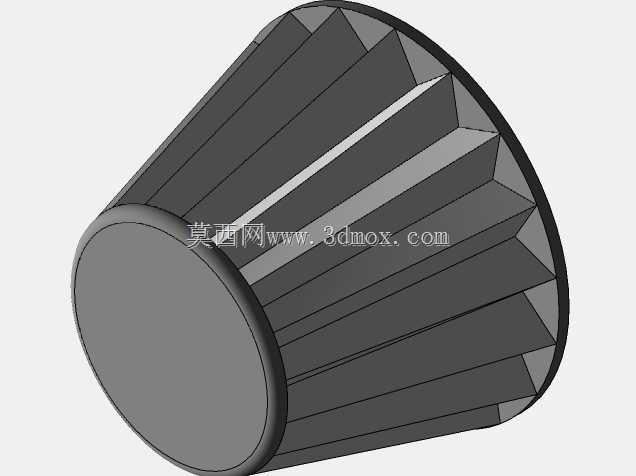

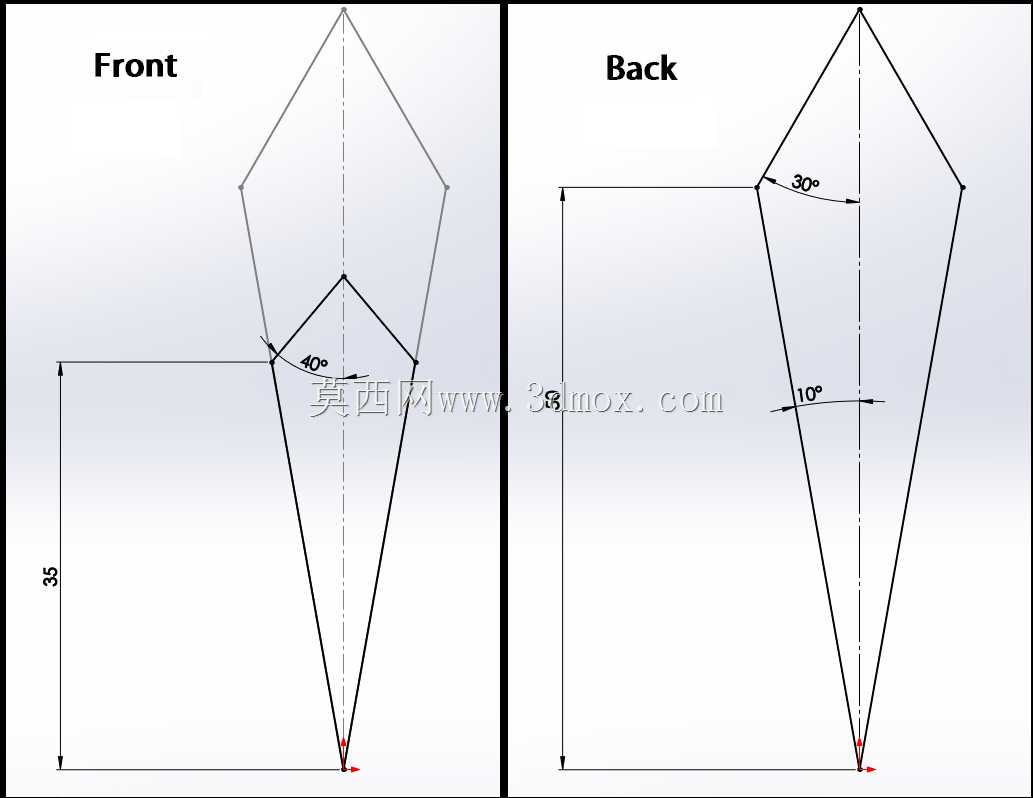

这款锥形褶式空气过滤元件，主要面向小流量进气系统的入口防护场景，常见于小型内燃动力设备、微型空压机进气端、车载辅助进气单元以及小型工业气动系统的前置进气口，核心作用是在进气源头拦截空气中悬浮的硬质尘粒、絮状纤维杂质、路面浮尘以及环境中的固态漂浮物，避免杂质进入下游腔体造成运动副磨粒磨损、流道堵塞、密封面划伤等问题，从源头降低下游设备的故障概率，延长核心部件的维护周期。从结构设计逻辑来看，采用锥台形的整体构型并非单纯的造型选择，而是结合安装空间与过滤面积的平衡结果：同等轴向安装长度下，锥面的展开面积要大于同直径圆柱面，配合周向均匀排布的褶皱结构，能在有限的径向占用空间内最大化有效过滤面积，褶皱的折高、折距都经过匹配设计，既保证滤材有足够的展开面积容尘，又避免折距过小导致相邻褶皱在进气负压作用下贴合，造成有效通风面积下降、进气阻力陡升的问题。褶皱的排布沿锥面周向均匀分布，每一道折痕都沿锥台母线方向延伸，这种排布方式能让进气气流沿锥面周向均匀穿过滤材，避免局部区域流速过高造成滤材过早堵塞，同时在设备运行产生振动时，沿母线方向的折痕结构能更好地分散应力，避免滤材反复弯折出现疲劳破损。两端的端盖结构采用硬质密封材质，大直径端作为安装定位端，设计有平整的密封贴合面，安装时可配合橡胶密封垫压装在进气道的安装法兰面上，保证未经过滤的空气不会从装配缝隙处短路进入下游；小直径端为封闭结构，采用圆弧过渡封边，避免直角结构造成的局部应力集中，同时引导进气气流沿锥面周向分布，减少端部的气流紊流损失。从安装边界来看，该滤芯的轴向长度适配小空间进气舱的安装尺寸，大端外径匹配常规小流量进气道的法兰安装位，安装时无需额外改造原有进气腔体结构，可直接替换同规格的传统平面滤网或圆柱滤芯，替换后进气阻力与原有元件相当，但容尘量提升近40%，维护周期可相应延长。在实际使用场景中，这类入口级滤芯的过滤精度主要针对10μm以上的固态颗粒，满足一般动力设备、气动系统的入口防护要求，滤材采用致密的纤维过滤材质，褶皱定型后保持稳定的折间间隙，即使在进气负压波动、设备持续振动的工况下，也不会出现褶皱倒伏、滤材变形的问题。设计过程中还考虑了维护更换的便捷性，滤芯整体为一体化结构，没有零散的装配部件，更换时只需松开进气端的压装结构，取出旧滤芯清理安装位的积尘后，将新滤芯对准安装位压装到位即可，无需复杂的调试或装配工序，普通运维人员无需专用工具即可完成更换作业。另外，锥台形的结构在进气过程中，部分大颗粒杂质会随气流沿锥面滑落至滤芯下方的积尘区域，不会直接附着在滤材表面堵塞滤孔，这种自沉降的特性能进一步提升滤芯的容尘能力，减少日常维护中吹洗滤材的频次。需要注意的是，这类入口级滤芯不适合在高湿度、高油雾的环境下使用，因为纤维滤材遇水或遇油后会出现纤维粘连，导致透气度快速下降，造成进气阻力超标，因此在选型应用时需要确认进气环境的工况条件，若环境中存在液态水或油雾，需要在前端加装相应的气液分离装置，再配套该滤芯进行固态杂质过滤。从建模实现的角度来看，该结构的建模核心在于褶皱特征的参数化构建，先通过锥台曲面展开得到平面展开轮廓，在展开面上绘制均匀排布的褶皱齿形轮廓，再通过折弯、包覆操作将平面轮廓映射到锥台曲面上，最后通过加厚、阵列得到完整的滤材褶皱结构，两端端盖则通过旋转凸台命令生成，与滤材部分做布尔合并后，添加端部的封边圆角即可完成整体建模，建模过程中需要注意褶皱折痕处的圆角过渡，避免出现尖锐棱角导致后续工程图出图或仿真分析时出现应力奇异问题。
