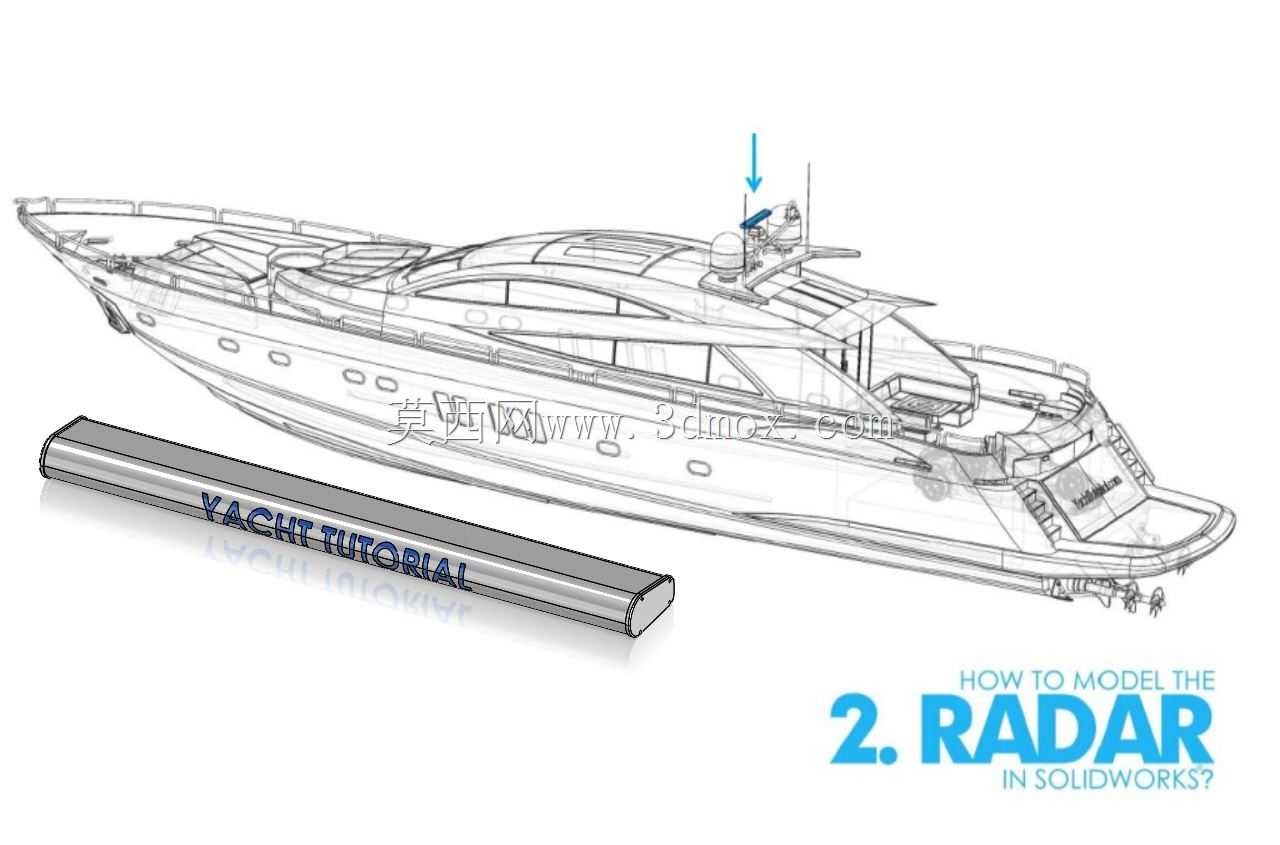

游艇顶部雷达安装结构三维设计

做船载电子设备配套设计快十二年，经手的游艇导航类配套结构少说也有三四十套，这次做的游艇雷达安装结构，最开始是给珠三角一家小型游艇改装厂做的配套方案，当时客户提的需求很明确，不能破坏现有游艇顶部的玻璃钢顶棚结构，还要保证雷达扫描无遮挡，同时兼顾高速航行时的风阻与抗振要求。先从实际应用场景说，这类小型豪华游艇的活动范围基本是近岸航线、岛际交通还有私人休闲出海，离岸距离大多在五十海里以内，雷达的核心作用不是跨洋航行的远距离探测，而是在雾天、夜间、暴雨这类能见度不足的工况下，识别周边航标、小型作业渔船、漂浮障碍物还有航道内的其他游艇，避免碰撞事故，尤其是近岸养殖区经常有零散的浮球、小型养殖筏，光靠肉眼瞭望很容易漏看，雷达的近距离扫描盲区控制就成了设计里的第一个硬指标。

说回结构本身，雷达本体的安装基座是直接固定在游艇顶棚的加强筋位置，没有在玻璃钢面板上直接打孔，这点是之前踩过坑才总结出来的——早年有个项目直接在顶棚光面打安装孔，航行半年后孔位出现应力开裂，雨水顺着缝隙渗进顶棚内饰，返工花了不少成本。这次的基座设计成带翻边的圆盘结构，翻边压在顶棚预埋的不锈钢加强板上，固定螺栓从顶棚内侧向外穿，外侧加三元乙丙橡胶密封垫，既分散了雷达本体的重量载荷，也解决了密封防水的问题。雷达本体的外形是常规的抛物面扫描天线，外带流线型整流罩，别小看这个整流罩，之前做过风洞仿真对比，没有整流罩的裸天线在35节航速下，风阻带来的横向力矩会让安装基座的疲劳载荷提升47%，长期跑高速的话，基座螺栓很容易出现松动，整流罩做了水滴形修型，前端圆弧过渡，后端缓慢收窄，和游艇顶部的流线造型保持一致，不会在顶部形成乱流，也能减少高速航行时的风噪。

安装边界的尺寸卡得很严，游艇顶棚的可用安装宽度只有620mm，雷达天线的旋转直径做到了580mm，左右两侧各留20mm的安全间隙，避免天线旋转时碰到顶棚上的其他设备——比如旁边的GPS天线、甚高频电台天线、航行灯，这些设备的安装位置在建模初期就做了干涉检查，每一个设备的维护空间都留了至少100mm的操作余量，后期更换雷达的电路板或者校准天线角度的时候，不用拆周边其他设备，维修人员站在顶棚甲板上就能完成操作。安装高度也做了权衡，雷达的扫描面距离顶棚表面的高度是180mm，这个高度既能保证雷达的下视角覆盖到船首前方15米内的水面区域，不会因为顶棚遮挡形成近距离盲区，又不会因为架得太高导致整体重心上移，影响游艇的横向稳性，要知道小型游艇的稳性余量本来就不大，顶部每增加10mm的安装高度，横摇时的力矩都会有明显变化，之前有同行把雷达架高了300mm，船东反馈遇到横浪的时候船的晃动感明显变强，最后不得不返工降低安装位。

功能特性上，这个雷达结构预留了走线的内置通道，电源线和信号线从基座中心的穿线孔直接走顶棚内部的布线槽，没有明线外露，既避免了海风盐雾对线缆的腐蚀，也不会让线缆在风里晃动产生磨损，穿线孔位置做了格兰头密封，就算大浪打上顶棚，也不会有水顺着线缆流进舱内。天线的旋转机构做了倾角微调设计，安装的时候可以根据游艇的实际吃水姿态调整雷达的水平角度，保证扫描面和海平面保持平行，不会因为游艇满载或者空载时的吃水差，导致雷达扫描面出现上仰或者下俯，影响探测精度。另外考虑到海事环境的盐雾腐蚀，所有外露的金属结构件都用了316不锈钢材质，基座表面做了喷塑处理，和游艇顶棚的白色外观保持一致，不会显得突兀，整流罩用的是耐紫外线的ABS+PC混合材料，长期在海上暴晒不会出现发黄、开裂的问题，之前用普通ABS做的整流罩，在南海区域暴晒一年就会变脆，遇到大风的时候甚至会被吹裂。

设计思路上，最开始做了三个方案，第一个是架高式的安装支架，用不锈钢管把雷达架到顶棚上方300mm位置，探测盲区确实小，但是风阻和稳性问题解决不了；第二个是嵌入式安装，把雷达嵌到顶棚内部，表面和顶棚齐平，风阻最小，但是需要切割顶棚的大面积玻璃钢结构，改装成本太高，而且后期维护非常麻烦；最后选的这个低基座外露式方案，平衡了安装成本、探测性能、维护难度还有外观协调性，建模的时候把整个游艇顶部的曲面都导进来做了配准，基座的底面完全贴合顶棚的曲面弧度，安装的时候不需要额外做找平垫片，工人直接对位打螺栓就行，减少了现场安装的工作量。另外还做了振动仿真模拟，模拟游艇高速航行时发动机带来的振动，还有海浪拍击带来的冲击载荷，验证了基座的固有频率避开了发动机的怠速和常用转速区间，不会出现共振问题，之前有个项目没做振动校核，雷达在特定转速下会出现图像抖动，最后加了减振垫才解决，这次直接在基座和顶棚之间加了一层2mm厚的丁基橡胶减振层，从根源上隔绝了振动传递，保证雷达在各种航行工况下都能稳定输出清晰的探测图像。
