雅马哈巡航车断裂制动杆修复滑套结构

　　日常两轮车辆停放场景中，侧撑未打稳或外力剐蹭导致车辆倾倒的情况十分常见，不少大排量巡航车的金属制动杆为铸造成型，受力超过屈服极限后会在球头根部发生脆性断裂，直接更换原厂操纵杆不仅采购周期长，部分进口车型的配件成本也较高，这类滑套式修复结构正是针对该类应急维修场景开发，无需整体更换断裂的操纵杆，通过包覆式结构套在断裂的杆体端部，即可恢复制动杆的操作功能，避免因操纵件失效带来的行车安全隐患。

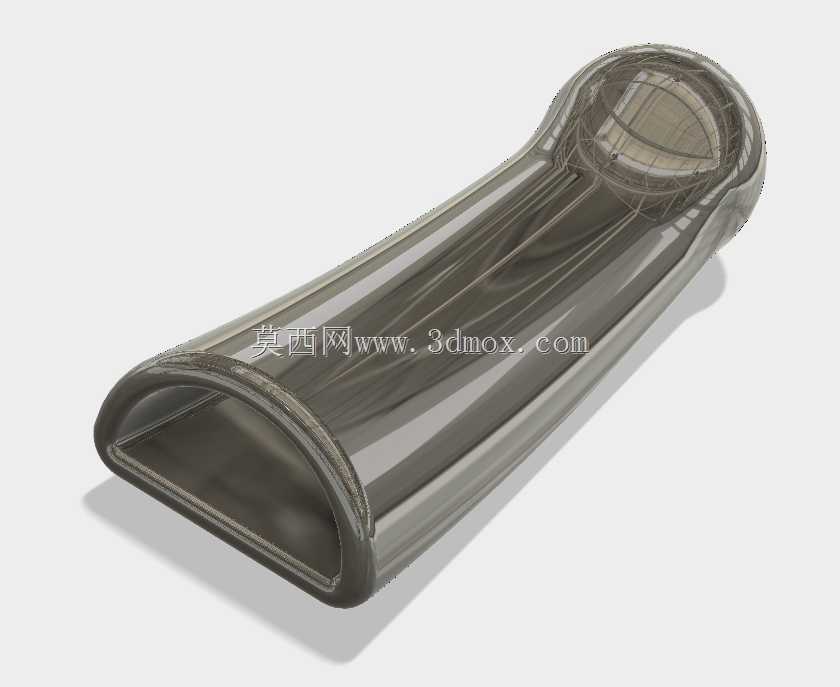

　　该结构针对雅马哈XVS950 V Star巡航车型的原厂制动杆尺寸做适配，由于该车型的离合侧操纵杆与制动侧操纵杆为对称结构，同一套修复件可同时适配左右两侧的操纵杆断裂修复，无需单独开模制作左右件，降低了单件的制造成本。结构整体采用长条形包覆式设计，一端为封闭的球头型腔，可完全套住断裂后残留的操纵杆球头根部，型腔内壁做了微缩过盈设计，配合硅酮胶填充粘接后，可保证滑套与残留杆体之间无相对窜动，操作时的力传递路径与原厂杆体一致，不会出现松旷或操作虚位。另一端为开口式长槽结构，可顺着断裂杆体的轴向滑入，槽体内壁与杆体外轮廓完全贴合，包覆长度覆盖断裂位置向杆体延伸足够距离，保证粘接后的整体抗弯强度满足制动力操作需求，避免捏合制动时修复件发生弯折变形。

　　设计过程中针对壁厚做了多轮迭代优化，早期版本的球头位置壁厚较大，安装后球头与手柄支座之间的活动间隙不足，转向或捏合制动时会出现干涉卡滞，后续迭代版本减薄了球端的壁厚，同时在球头型腔内部预留了足够的死空间，既可以容纳断裂位置残留的金属毛刺，也能为硅酮胶填充预留容胶空间，避免粘接时胶液被完全挤出导致粘接强度不足。长槽段的壁厚则保持均匀一致，避免3D打印过程中出现壁厚不均导致的翘曲变形，槽口边缘做了圆角过渡，安装时可顺着杆体顺畅滑入，不会刮伤原厂杆体的表面镀层。

　　安装时无需对断裂的制动杆做额外的打磨或切削加工，只需将断裂面的碎屑清理干净，在滑套的型腔内均匀涂抹硅酮结构胶，对准残留杆体的端部缓慢滑入到位，擦去溢出的多余胶液，待胶层完全固化后即可正常使用。结构的外形轮廓完全沿用原厂制动杆的人体工学弧度，握持位置的直径与原厂杆体一致，操作时的手感与原厂件无明显差异，不会因为加装修复件导致握持不适。考虑到3D打印的成型特性，结构整体无倒扣、无封闭内腔，打印时无需添加支撑结构，摆放时将长槽的开口面朝上放置即可一次成型，成型后无需做额外的支撑去除处理，降低了后处理的工作量。

　　从安装边界来看，该修复件安装后整体外径比原厂制动杆大1.5mm左右，不会与周边的手柄护罩、离合拉线、制动开关等部件发生运动干涉，球头端的活动行程与原厂件完全一致，捏合制动时可保证制动灯开关正常触发，不会影响车辆原有电气系统的正常工作。粘接固化后的整体强度可满足日常城市道路骑行的制动力需求，可作为长期修复方案使用，也可作为等待原厂配件到货前的临时应急修复件，避免车辆因操纵件损坏长期闲置。
