树莓派磁性安装固定载板结构设计

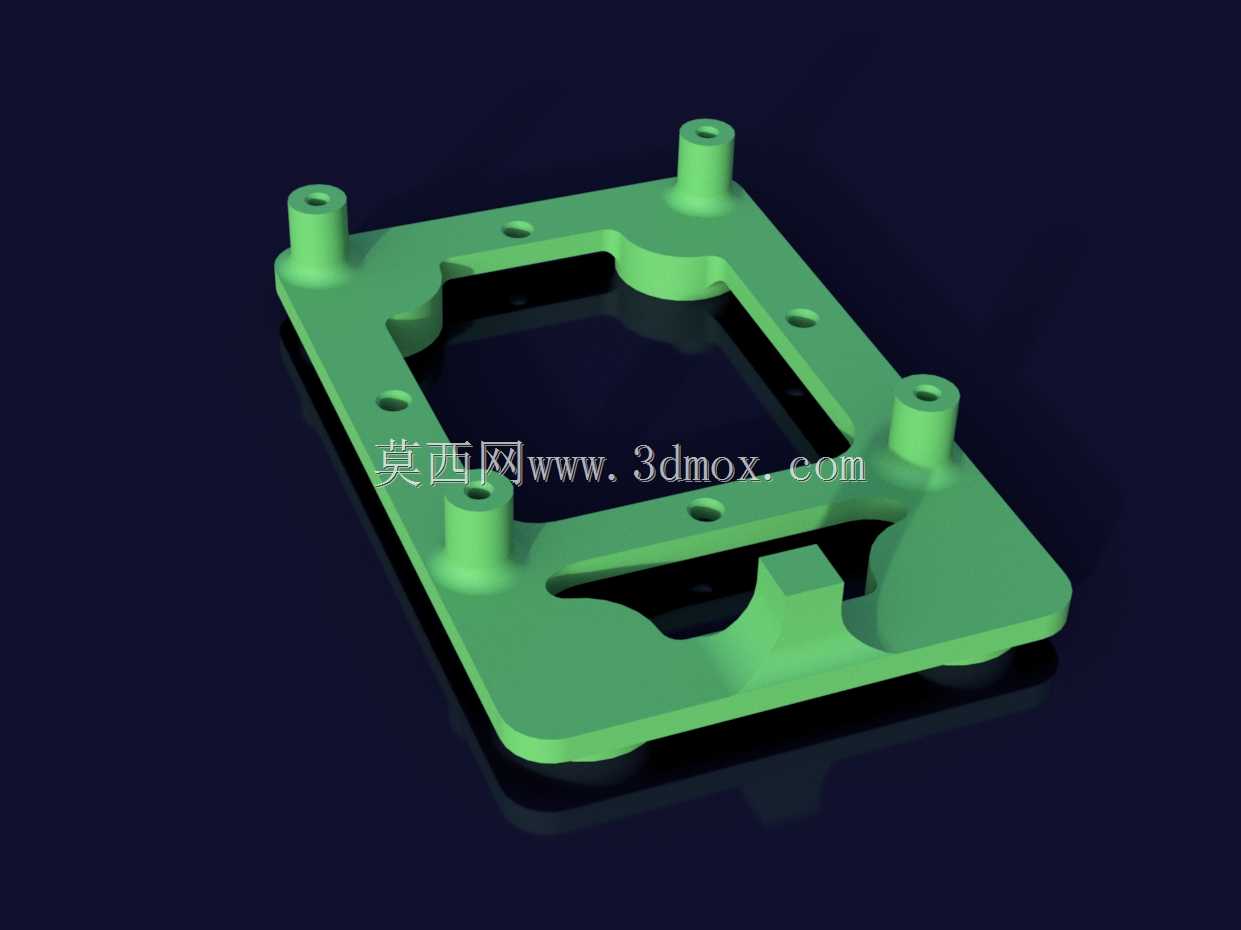

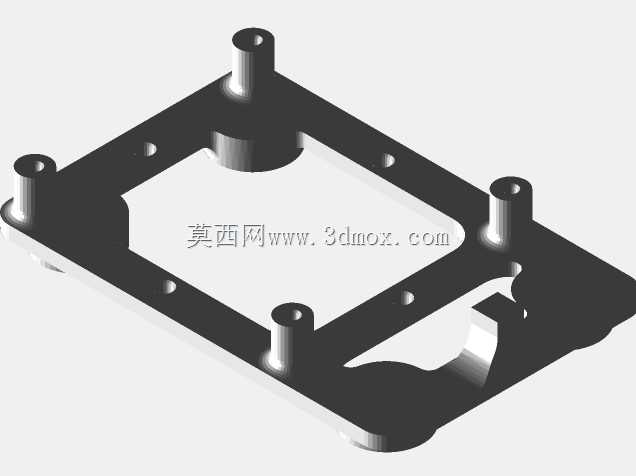

　　在嵌入式单板的桌面调试、小型智能设备集成场景里，单板的固定方式一直是结构设计里容易被忽略却直接影响使用体验的环节，传统的螺丝锁付固定需要在安装基面打孔，不仅破坏基面完整性，反复拆装调试时还容易出现滑牙、单板受力不均导致PCB变形的问题，这款磁性安装载板正是针对这类痛点做的结构优化。整个载板采用一体化框架式结构，主体轮廓匹配树莓派单板的外边界，四周预留的凸台柱位对应单板上的标准安装孔位，柱位高度经过测算，刚好能让单板放置后与载板基面留出足够间隙，避免板载背面元件与载板硬接触造成短路，同时柱位顶端做了倒角导向，装配时不需要精准对位就能快速把单板卡放到对应位置，降低小空间内的装配难度。载板中部做了大面积的镂空设计，

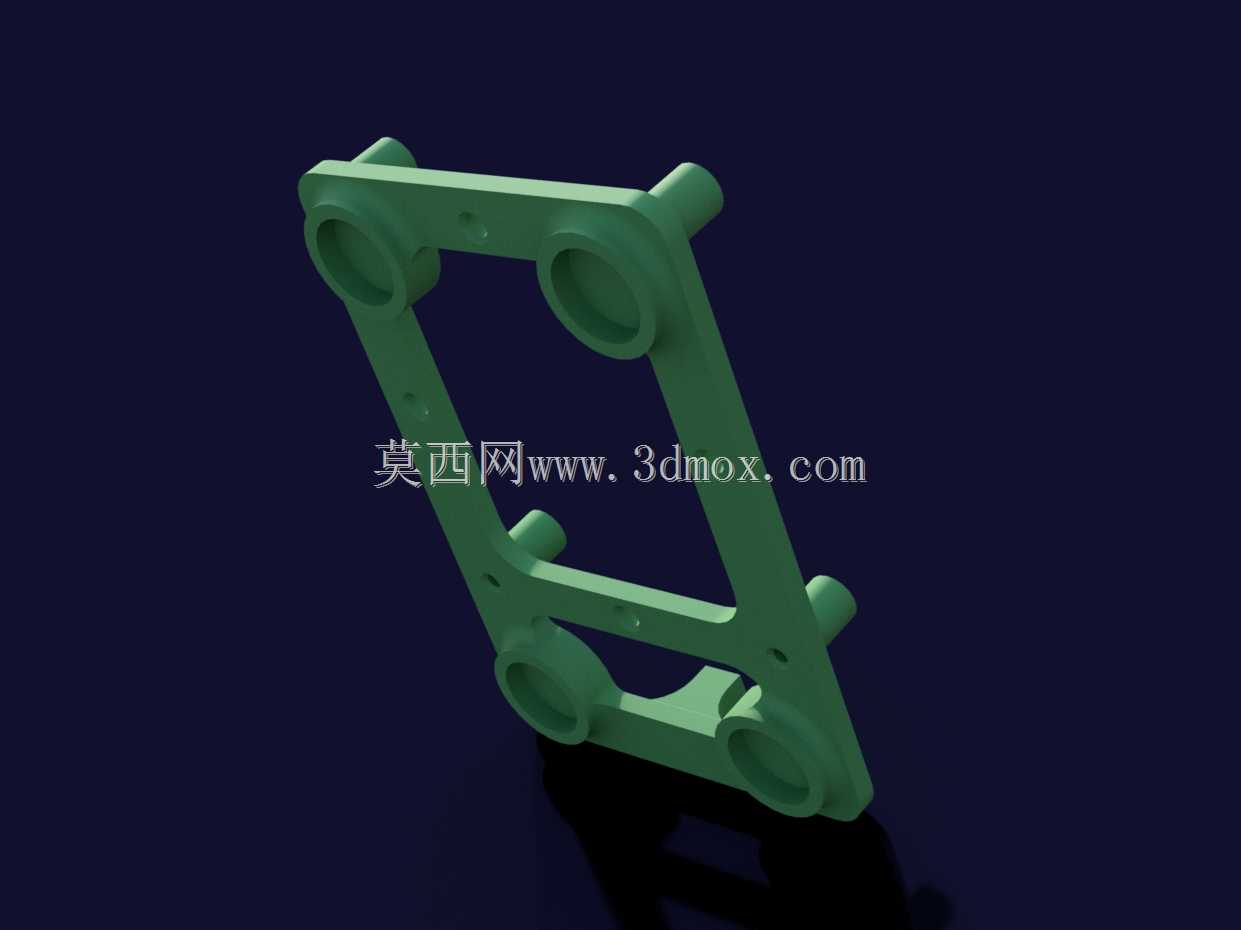

　　一方面是为了避让单板正面的核心处理器、接口等突出元件，避免安装后出现干涉，另一方面镂空结构能形成自然的空气对流通道，帮助单板在高负载运行时散出热量，不会因为载板完全覆盖单板背面造成热量堆积。载板底部预留了标准规格的磁铁安装位，适配12x3mm的圆柱形磁铁，安装时只需要在对应位置嵌入磁铁，就可以依靠磁吸力把整个载板连带单板吸附在铁质机柜、设备外壳、金属工作台面上，不需要额外打孔或者使用粘胶破坏安装面，这种固定方式在需要频繁调整单板位置、临时搭建测试环境的场景下优势格外明显，调整位置时只需要直接取下载板重新放置即可，不会在基面上留下残胶或者孔洞。考虑到部分场景下需要搭配外置关机按键使用，载板一侧特意做了凸起的按钮支架结构，

　　支架的安装面做了浅槽设计，点胶固定按键时胶水可以填充到槽内，增大粘接面积，避免按键反复按压后出现脱落移位的问题，支架的位置刚好对应单板的GPIO引脚区域，接线时不需要额外弯折导线，走线可以顺着载板侧边的缺口排布，不会出现导线被载板压住的情况。从安装边界来看，载板的整体外轮廓比单板单边宽出5mm左右，既不会因为尺寸过大占用过多安装空间，又能给四周的固定柱留出足够的结构强度，磁铁安装位的位置分布在载板四个角附近，吸附时四个受力点均匀分布，不会因为单侧吸力不足出现载板倾斜滑落的问题，每个磁铁安装位的深度比磁铁厚度小0.2mm，安装后磁铁微微突出载板底面，保证吸附时磁铁能和安装基面完全贴合，不会因为载板底面的平面度误差导致磁吸力打折扣。

　　载板的壁厚做了均匀化处理，所有转角位置都做了圆角过渡，避免3D打印或者注塑加工时出现应力集中导致的开裂问题，同时均匀的壁厚也能减少加工过程中的翘曲变形，保证载板的平面度满足安装要求。在实际使用中，这种磁性固定载板既可以用在个人桌面的树莓派学习调试场景，把单板吸附在电脑机箱侧面、金属桌架上节省桌面空间，也可以用在小型智能终端、工业数据采集节点的快速部署场景里，不需要在设备外壳上设计复杂的固定结构，只需要有铁质安装面就能快速完成单板的固定，后期维护更换单板时也不需要拆卸螺丝，直接拔下单板即可，大幅提升现场调试和维护的效率。相比传统的亚克力固定壳、螺丝锁付支架，这种磁性载板的结构更简洁，加工难度更低，不需要额外的铜柱、螺丝等紧固件，所有功能结构都集成在单一载板上，减少了装配所需的零件数量，也降低了物料管理的成本。
