食品级不锈钢长距离皮带输送台结构

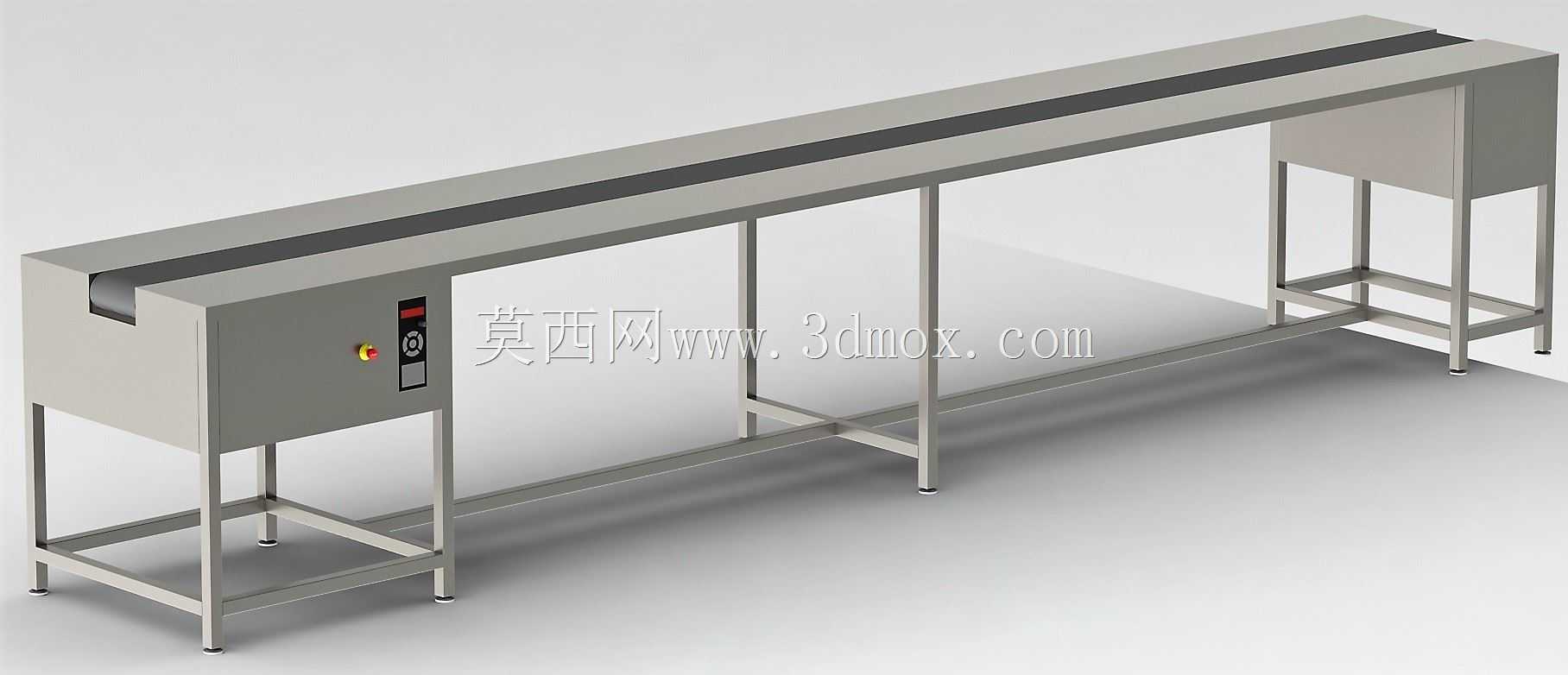

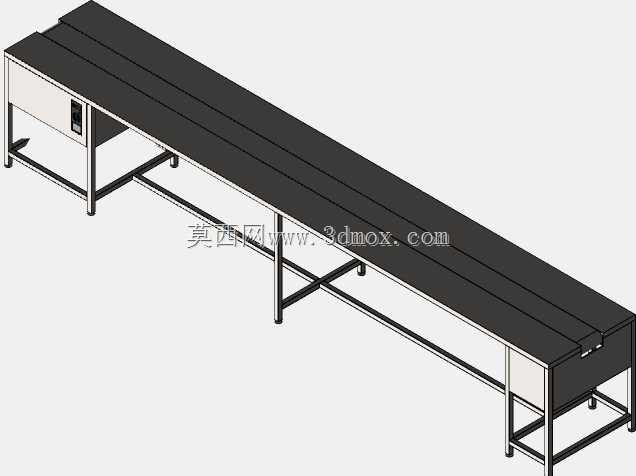

这款不锈钢皮带输送台的三维结构，核心面向食品加工、净菜处理、医药包装这类对卫生等级有明确要求的生产场景，整体采用长条形卧式布局，主体框架全部采用304不锈钢方通焊接成型，所有焊缝位置都做了圆弧打磨处理，避免卫生死角积留物料残渣，日常清洁时可以直接用高压水枪冲洗，不会出现普通碳钢框架掉漆、锈蚀污染物料的问题。从结构设计逻辑来看，输送台面的皮带采用中间窄幅布局，两侧预留了足够的不锈钢承托台面，操作人员可以在两侧完成物料分拣、装盒、外观检查等工序，不用额外搭配独立工作台，减少车间内的设备占位。设备的驱动端布置在机身一端的侧下方，控制盒直接集成在驱动端的立柱侧面，集成了启停按钮、急停开关和速度调节旋钮，操作人员站在工位上伸手就能完成操作，不需要走到设备端部去调整参数，实际生产时的操作动线更短。支撑腿采用可调节脚杯结构，安装时可以根据车间地面的平整度调整每个支脚的高度，保证整个输送台的水平度，避免皮带运行时出现跑偏的问题，支脚之间还加了横向的不锈钢连接杆做加固，长距离输送时机身不会出现晃动，运行稳定性更好。输送台的有效输送宽度适配常规的周转盒、袋装物料尺寸，整体长度可以根据车间的生产线布局做拼接调整，这个模型里的单段长度适合中小型加工车间的工序衔接，两端可以直接对接包装机、分选设备或者上料工位，不需要额外做转接结构。皮带下方全程布置了不锈钢托板，不会因为长时间承载物料出现皮带下垂的问题，输送较重的盒装物料时也能保持平稳运行，不会出现物料卡顿、滑落的情况。机身侧面没有多余的外凸结构，所有的线缆都藏在框架的方通内部，外观整洁的同时也避免线缆被物料剐蹭破损，符合洁净车间的设备布置要求。从安装边界来看，设备的整体宽度控制在1米以内，长度方向可以根据需求分段拼接，支脚的安装孔位预留了足够的膨胀螺栓固定空间，地面不需要做特殊的预埋处理，普通的环氧地坪就能完成安装固定。设备的端部预留了驱动模块的维护空间，日常更换皮带、检修减速电机的时候不需要拆解整个机身框架，只需要拆开端部的护板就能完成维护作业，后期运维的工作量更小。这种输送台除了食品加工场景，也可以用在电子零部件组装、五金小件分拣的生产线上，不锈钢材质的抗腐蚀特性也能适配部分有轻度腐蚀环境的化工物料输送场景，整体结构没有复杂的定制化零件，所有的型材、标准件都可以直接采购，加工制造的难度低，组装完成后的调试步骤也比较简单，不需要复杂的参数标定，安装完成后调整皮带张紧度就能投入使用。
