多辊道平行输送辊台结构设计

这款辊道输送结构，在车间平面物料转运场景里的适配性非常强，不管是板材加工工序间的工件流转、仓储出库段的托盘输送，还是包装线前段的待包装物料进给，都能通过调整辊子间距、辊面高度匹配不同的生产节拍需求。日常生产里遇到的大尺寸平板类工件、带硬质托盘的规整货件，都能平稳放置在辊面上，依靠辊子的转动实现无额外抬升的水平移动，相比皮带输送，它的辊面抗刮蹭能力更强，遇到带尖锐边角的金属工件、硬质木质板材，也不会出现带面划伤破损的问题，后期维护只需要单独更换磨损的单根辊子，不用整体更换输送面，运维成本能压到很低。

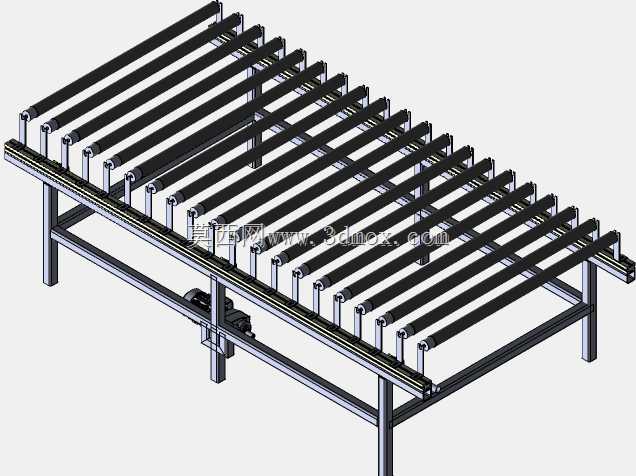

从功能设计上看，整台设备的输送面由多根平行排布的无动力/动力辊组成，图中结构在侧部集成了传动驱动单元，能通过链传动或者带传动带动所有辊子同步转动，不需要人工推送就能实现物料的自动行进，辊子两端采用轴承座固定在两侧的纵梁上，转动阻力小，即使放置上百公斤的工件，也能保证辊子转动顺畅不会出现卡滞。机架部分采用方管焊接拼装结构，四条支撑腿底部可以加装调节脚杯，安装时能根据现场地面的平整度调整整体高度，保证整个输送面处于水平状态，避免物料在输送过程中出现跑偏、侧滑的问题。侧部的纵梁除了固定辊子之外，还能作为导向边使用，防止尺寸偏宽的物料在行进过程中从辊台侧面滑落，如果有特殊的导向需求，也可以在纵梁上额外加装导向条，适配不同宽度的物料输送。

设计这类辊台的时候，首先要核算单根辊子的承重能力，根据日常输送的最大工件重量，确定辊子的管径、壁厚以及辊子的排布间距，避免工件放置后出现两根辊子之间的挠度太大，导致工件卡顿或者辊子变形的问题。驱动端的设计要考虑整体输送长度对应的负载，选择匹配功率的驱动单元，同时要预留张紧结构，方便后期传动件磨损后调整张紧度，避免传动打滑导致辊子转速不一致。安装边界上，这类辊台的整体宽度要比所输送的最大物料宽度宽出100-150mm，两侧预留足够的安全间隙，防止物料剐蹭侧方的设备或者人员；支撑腿的间距要根据整体长度设置，一般每间隔1.5-2米设置一组支撑腿，保证机架整体的刚性，不会因为长时间承重出现机架下沉变形的问题。如果需要和其他输送设备对接，还要注意对接端的辊子间距要缩小，避免小尺寸工件在对接缝隙处卡滞，同时保证对接处的输送面高度差控制在2mm以内，让物料平稳过渡。

实际使用中，这类辊台还可以根据现场需求加装阻挡机构、定位挡块，实现物料在指定位置的停留，方便加工或者检测工序开展，也可以多段辊台拼接组成长距离的输送线，转弯段搭配锥形辊的转弯辊台，就能实现整个车间内的物料自动流转，不用额外安排人工搬运，能大幅降低车间内的物流转运人力成本，同时减少人工搬运过程中出现的工件磕碰、人员砸伤的安全隐患。辊面的材质也可以根据输送物料的特性更换，比如输送易刮花的饰面板材，可以在辊子外套装聚氨酯胶套，避免工件表面被金属辊面划伤；输送重型金属工件，可以采用加厚的钢制辊子，表面做镀锌或者淬火处理，提升辊面的耐磨性能，延长整台设备的使用寿命。
