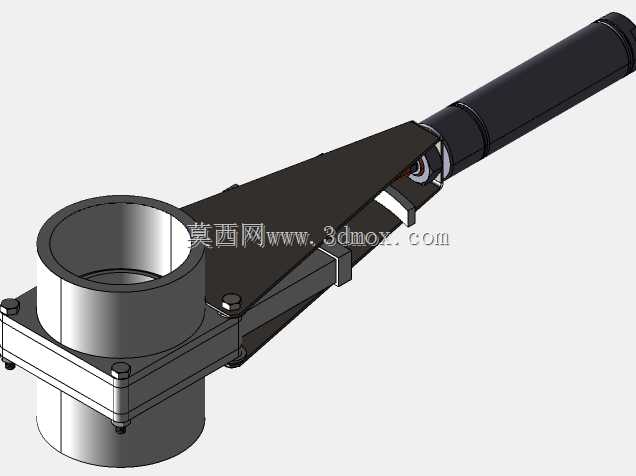

3英寸Valterra款PVC气动闸阀结构设计

在民用给排水、小型化工流体输送、泳池水处理、农业灌溉这类对管路耐腐蚀要求较高、工作压力不超过1MPa的工况场景里，PVC材质的闸阀一直是成本与可靠性平衡得较好的选型方向，传统手动PVC闸阀在需要远程控制、自动化联动的管路节点上，往往需要额外加装执行机构，适配过程中经常出现安装干涉、执行器扭矩不匹配、支架强度不足导致阀杆卡涩的问题，这款改进型的3英寸Valterra结构PVC闸阀，就是针对这类现场痛点做的结构优化。从实际使用场景来看，这款闸阀适配公称通径3英寸的PVC给水管路，也就是常说的DN80规格，对应的管路外径符合国标PVC-U给水管的尺寸标准，两端采用粘接式承插结构，安装时不需要额外配置法兰片或者螺纹接头，直接涂覆PVC专用粘接剂后插入管路即可，安装边界上，阀体本身的承插深度预留了足够的粘接密封长度，不会因为插入深度不足导致管路承压时脱漏。功能特性上，这款闸阀在原有手动Valterra PVC闸阀的基础上，集成了气动执行的结构，不需要用户后期自行改装气缸和支架，阀板的升降动作由气缸直接驱动，相比传统手动闸阀，可接入PLC或者继电器控制回路，实现管路的远程通断控制，适合在分布式流体控制系统里使用，比如水处理设备的多路管路切换、灌溉系统的分区控制、小型化工加料管路的自动通断，都可以直接选用这款结构，省去二次改装的设计和加工成本。设计思路上，首先保留了原有Valterra闸阀的楔式密封结构，阀板采用带锥度的楔式结构，关闭时依靠楔面的挤压力实现密封，密封面和阀体一体成型，不需要额外镶嵌橡胶密封圈，减少了易损件数量，适配PVC材质的加工特性，降低模具成本；其次针对气动执行的安装需求，在阀体上部设计了一体化的安装支架，支架和阀体的连接部位做了加强筋结构，避免气缸动作时的反作用力导致支架变形，支架上的气缸安装孔位采用标准的气动执行器安装尺寸，后期如果气缸损坏，可以直接替换标准件，不需要定制配件；阀杆和气缸的连接采用浮动接头结构，抵消气缸动作时的同轴度误差，避免阀杆长期受侧向力导致磨损卡涩，这也是很多后期改装的气动闸阀容易出故障的点——硬连接的阀杆在反复动作后会因为侧向力磨损密封件，出现介质沿阀杆渗漏的问题。外形尺寸方面，阀体的流道部分完全沿用成熟的3英寸PVC闸阀尺寸，不会因为加装气缸结构改变管路的安装间距，原有手动阀的替换场景里，不需要调整管路长度，直接拆下旧阀替换即可，气缸部分的外伸尺寸控制在合理范围，不会因为加装执行机构导致管路周边的安装空间不足，阀的整体宽度和原手动阀保持一致，并排安装多台阀的时候，阀之间的预留间距不需要额外加大。从结构细节来看，阀体的过流部分做了全通径设计，闸板完全开启时，流道内没有凸起的节流结构，介质流经阀门时的压损非常小，适合对管路压损敏感的重力流或者低扬程泵送场景；闸板的导向结构在阀体内部做了一体式的导向槽，闸板升降时全程沿导向槽动作，不会出现偏磨导致的密封不严，导向槽的间隙控制在0.2mm以内，既保证动作顺畅，又不会因为间隙过大导致介质中的细小颗粒卡入闸板和阀体的间隙里；气缸的选型匹配了3英寸闸阀的动作扭矩，工作气压在0.4-0.6MPa的常规工厂气源压力范围内即可可靠动作，不需要配置高压气源，气缸的行程刚好匹配闸板的全开全关行程，两端带行程限位，不会出现过顶或者关不到位的情况。在实际选型应用中，这款闸阀适合输送常温的清水、弱酸碱腐蚀性流体，不能用于高温流体或者有机溶剂输送场景，PVC材质的长期工作温度不超过60摄氏度，选型时需要注意介质温度和材质的兼容性；安装时需要注意气缸的安装方向，气缸的进气接口预留了足够的接管空间，不会和阀体或者周边管路干涉，气源管路采用常规的PU气管即可连接，控制方式上可以配两位五通电磁阀实现双作用控制，也可以根据需求选配弹簧复位的单作用气缸，实现失气自动关闭或者打开的安全功能。相比金属材质的气动闸阀，这款PVC结构的闸阀重量只有同通径金属阀的五分之一左右，安装时不需要额外做承重支架，直接依托管路本身的强度即可固定，对于轻量化的管路系统，比如小型水处理设备的内部管路、移动灌溉设备的管路，重量优势非常明显，同时PVC材质的耐腐蚀性优于普通铸铁和碳钢阀门，在输送腐蚀性弱酸碱介质时，不需要做衬胶或者衬塑处理，成本优势也很突出。
