传统对称卷草纹样压印模具结构设计

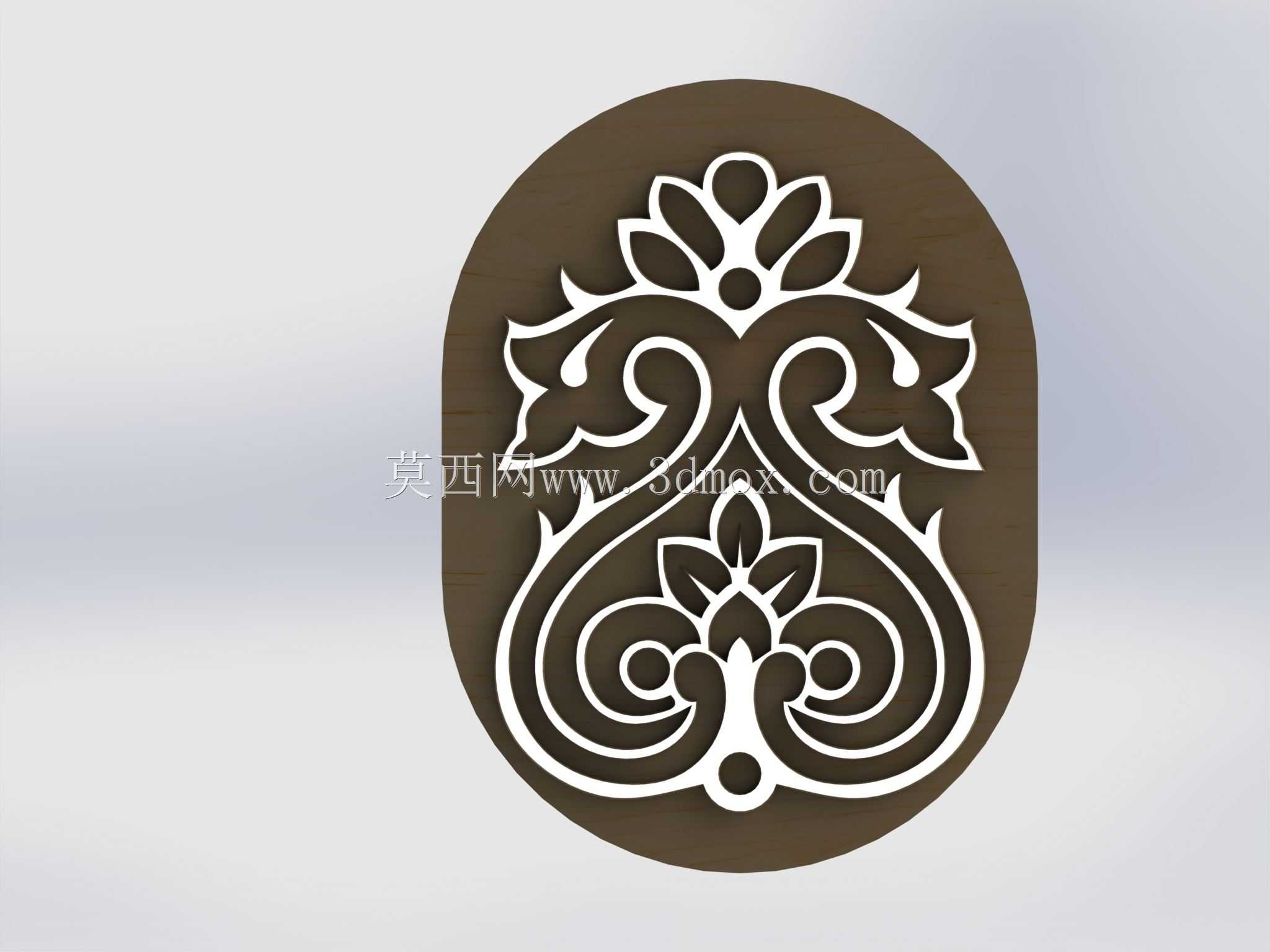

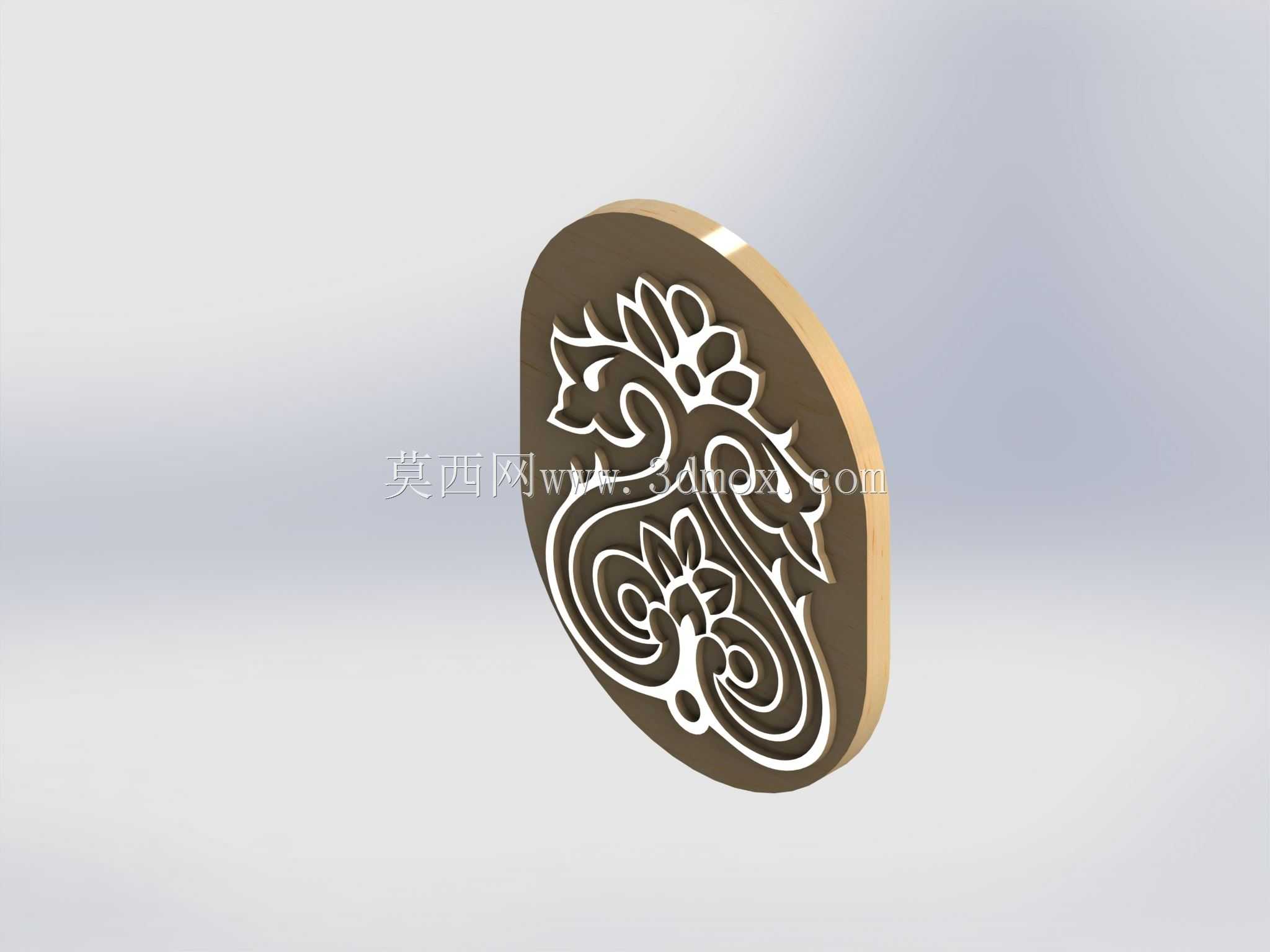

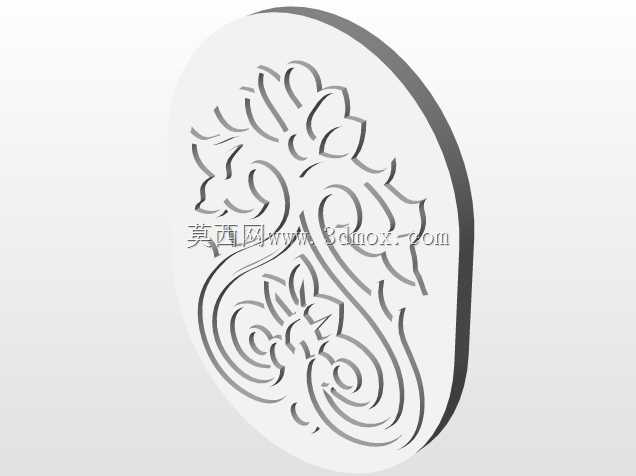

这款压印模具的设计核心围绕手工压印作业的实际使用需求展开，区别于工业级高速压印设备配套模具，它适配小批量手工文创、传统工艺复刻场景的使用逻辑，整体采用椭圆外形的模体布局，模面雕刻对称式传统卷草纹样，纹样线条做了0.3mm的拔模斜度处理，避免压印后纹样卡滞在模面，提升脱模顺畅度。从实际应用场景来看，这类压印模具可适配皮革压花、手工纸品压纹、软金属片装饰压印、陶艺坯体表面纹样拓印等多个作业场景，不需要配套大型压力设备，仅靠手动按压或者橡胶锤敲击模体背面，就能在待加工材料表面留下清晰完整的纹样，适配个人手工作坊、文创工作室、传统工艺传承场景的小批量生产需求，不需要复杂的设备安装调试，上手门槛极低。在功能特性设计上，模体的承压背面做了平面度公差控制，整体平面度误差不超过0.05mm，保证敲击或者按压时受力均匀，不会出现局部压印过深、纹样深浅不一的问题；模面的纹样凸起高度统一设置为1.2mm，这个高度经过多轮试模验证，既可以保证在2mm厚度以内的皮革、卡纸、退火铝片、软陶坯体上压出清晰可辨的纹样，又不会因为凸起过高导致材料被压穿，或者纹样边缘出现毛边撕裂的问题。纹样部分采用中心对称布局，所有曲线过渡位置都做了R0.2mm的圆角处理，没有尖锐棱角，一方面避免压印时尖锐棱角切割损坏待加工材料，另一方面也能提升模具本身的结构强度，反复敲击使用时不会出现纹样崩边、断裂的问题。从设计思路层面，这款模具没有采用复杂的分体式模架结构，整体为一体化结构设计，模体边缘做了15度的倒角过渡，握持时不会硌手，方便作业时手持定位；椭圆的外形轮廓刚好适配人手握持的尺寸，长边长度设置为120mm，短边长度为90mm，模体整体厚度为20mm，这个尺寸边界既保证了模体有足够的重量，按压时可以依靠自身重力初步固定在待加工材料表面，不会轻易移位，又不会因为过重导致长时间手持作业产生疲劳感。安装适配层面，这款模具不需要额外的固定安装结构，使用时直接将模面朝下对准待加工材料的目标位置，在背面垫上一块硬质木板或者橡胶垫分散敲击力，就可以完成压印作业；如果需要适配小型手动压力机使用，也可以在模体背面加工四个M4的螺纹孔，直接固定在压力机的压头位置，适配半机械化的小批量压印作业，拓展使用场景。在模面纹样的细节处理上，所有纹样的凸起顶面都做了0.1mm的微弧处理，不是完全的平面，这样压印时纹样边缘不会出现生硬的切割痕迹，压出的纹样边缘有自然的过渡效果，更符合传统手工压印的质感；纹样的凹陷位置做了平滑的曲面过渡，没有清洁死角，使用后只需要用毛刷顺着纹样方向清扫，就可以清理掉残留的皮革碎屑、纸粉或者陶土残渣，日常维护非常简便。考虑到手工压印作业时经常会出现定位偏移的问题，模体的四个方向都做了浅刻的定位标记线，标记线深度仅0.2mm，不会在压印材料上留下多余痕迹，作业时可以通过标记线快速对准材料上的预画定位线，降低废品率。模体的材质适配范围也比较广，建模时预留了后续加工的余量，既可以采用45号钢淬火处理制作高耐磨的金属模具，用于长期高频次的压印作业，也可以采用光敏树脂3D打印制作低成本的试制模具，用于纹样效果验证或者小批量的纸品压印作业，不同加工方式都可以直接基于这个三维模型生成加工路径，不需要二次调整结构。针对软质材料压印时容易出现材料延展移位的问题，模面的最外圈设置了一圈0.5mm高的压边圈结构，压印时压边圈会先接触材料，将纹样区域外围的材料固定住，再通过中心的纹样凸起完成压印，避免压印过程中材料被纹样拉扯移位，保证纹样的完整度，这个细节设计是经过多轮手工作业场景实测后添加的，解决了传统手工压印模具容易出现纹样拉扯变形的痛点。
