童趣动物造型方形创意挂钟结构设计

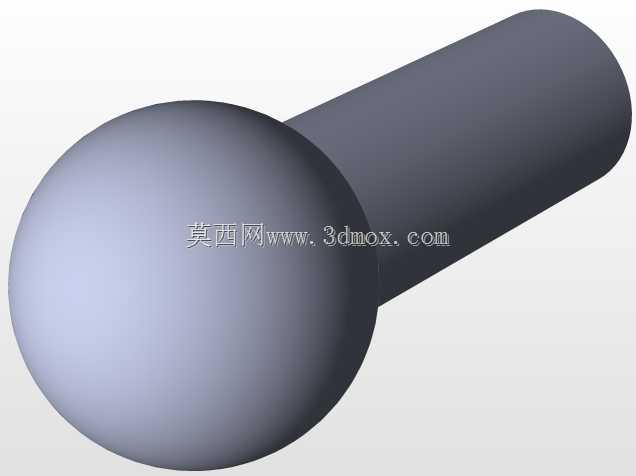

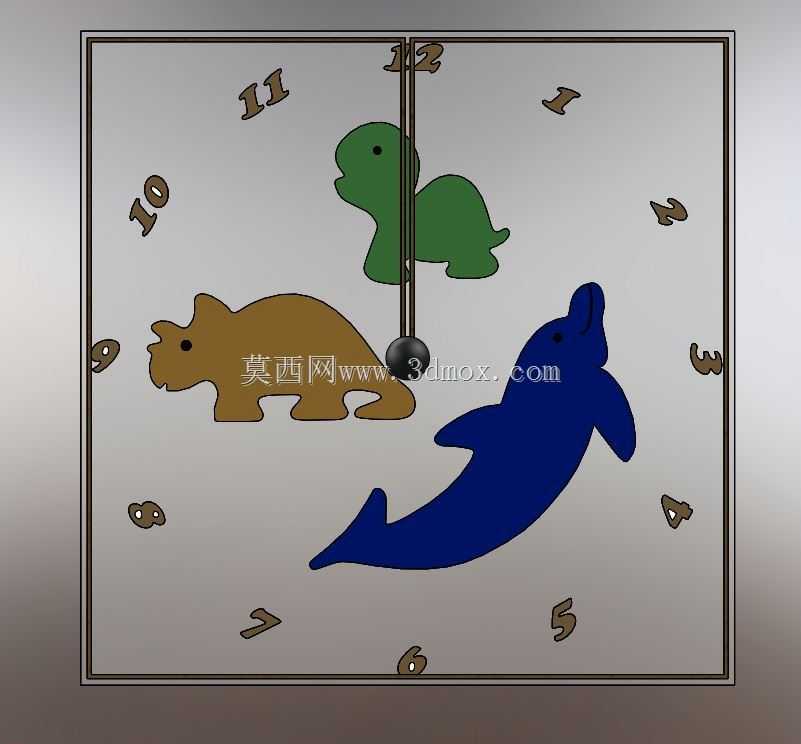

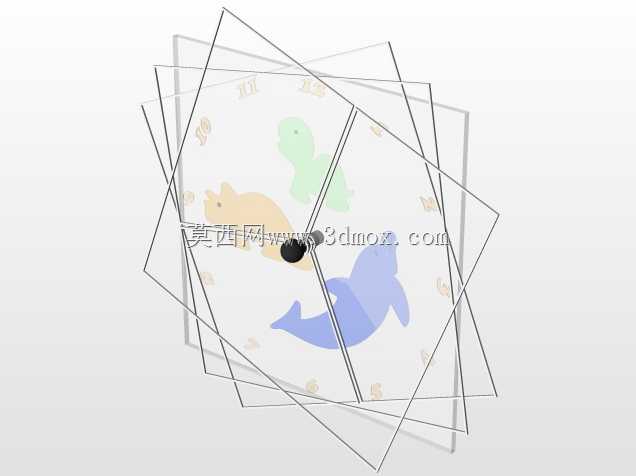

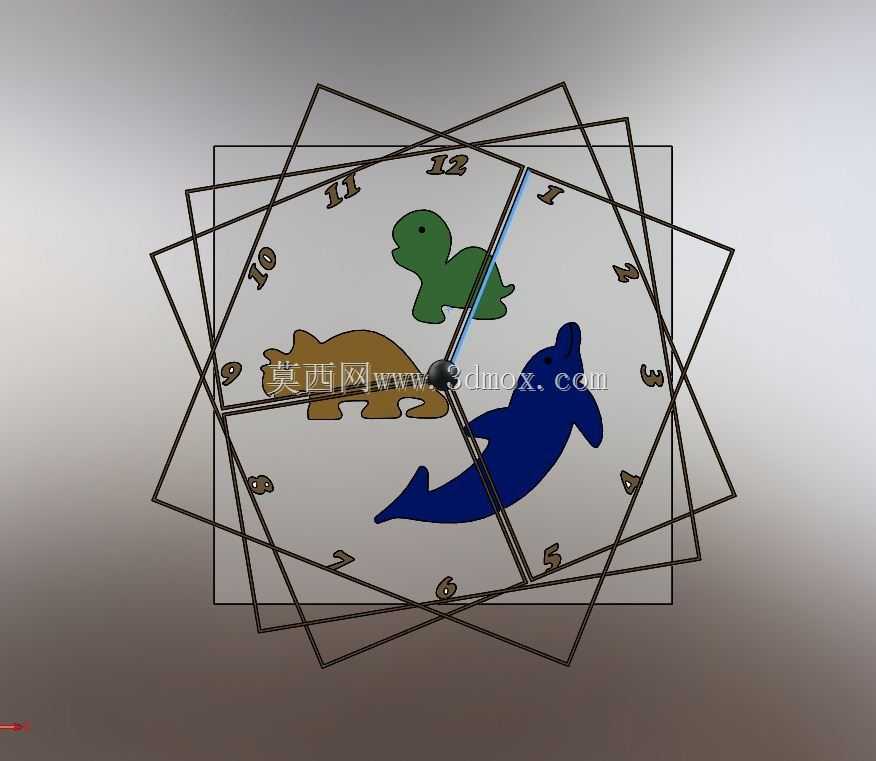

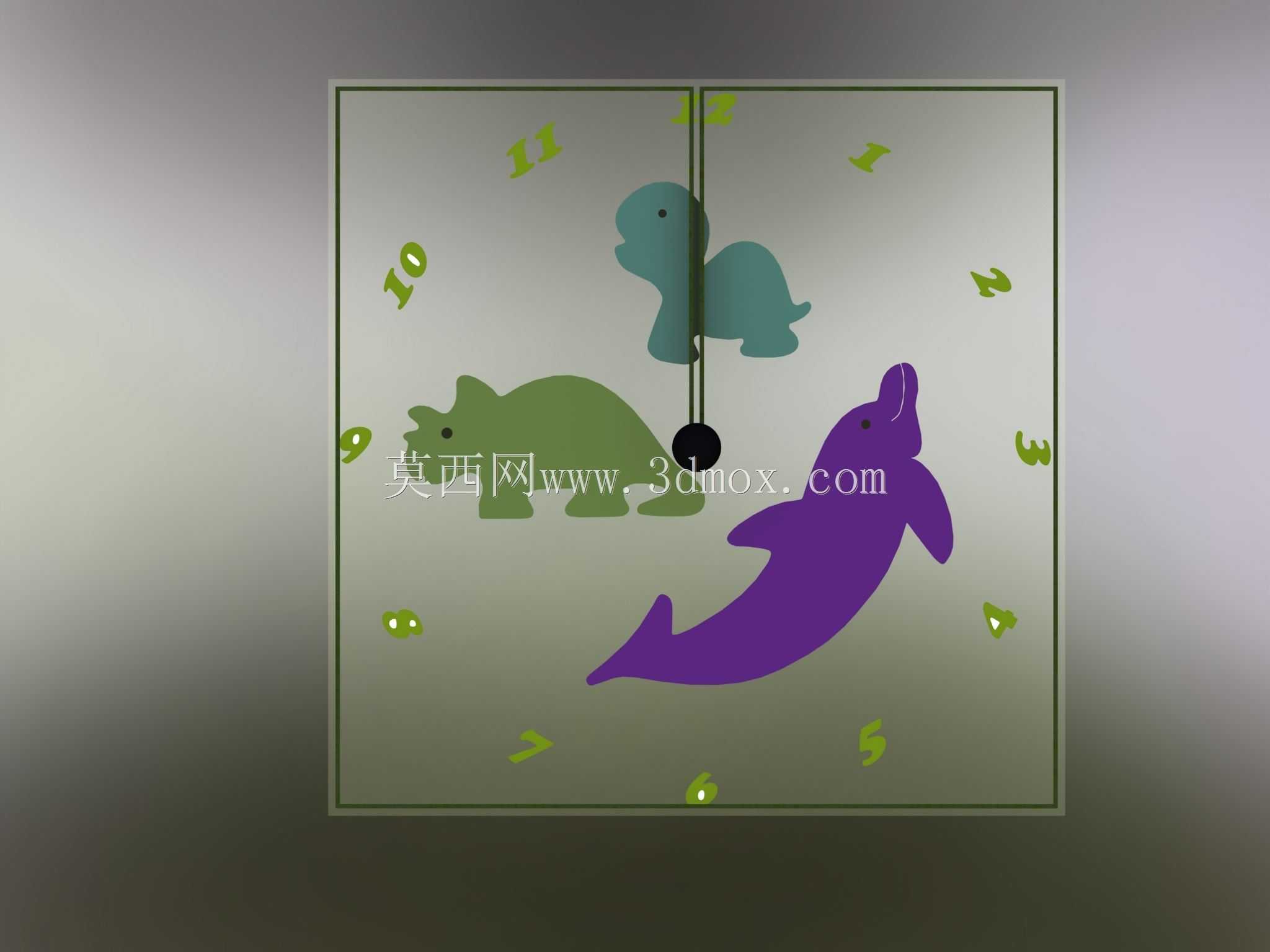

这款挂钟的设计初衷，是跳出传统圆形挂钟的固化造型逻辑，适配儿童房、亲子主题商业空间、幼教场所这类对装饰属性有额外要求的计时场景，在满足基础走时精度要求的前提下，通过造型元素的优化弱化工业产品的冷硬感。从结构布局来看，整体采用正方形外框作为安装基准面，背板预留标准挂装孔位，安装时可直接匹配墙面常见的86型线盒间距或通用挂钟挂钩尺寸，无需额外定制安装配件，挂装后钟面与墙面的间隙控制在5mm以内，避免积灰同时减少意外磕碰的松动风险。钟面的刻度没有采用常规的阿拉伯数字实体凸起结构，而是做了扁平化的异形数字标识，均匀分布在方形钟面的四边对应位置，既保留了读时的辨识度，又不会因为凸起结构在运输过程中出现剐蹭掉漆的问题。钟面的装饰元素采用了三种不同的动物剪影造型，分别布置在钟面的不同象限区域，其中海豚造型对应钟摆的联动结构，替代传统挂钟的金属摆锤，在走时过程中随摆轴做规律的小幅摆动，乌龟造型的装饰件固定在钟面上半区，三角龙造型的装饰件布置在钟面左侧区域，所有装饰件的边缘都做了R2以上的圆角处理，没有尖锐棱角，即便安装在儿童可触碰的低位墙面，也不会造成划伤风险。走时机芯采用标准的石英挂钟通用机芯安装位，预留的安装尺寸兼容市面主流的静音扫秒机芯，后期维护更换时无需重新打孔适配，直接替换即可。钟面的玻璃采用高透亚克力材质，相比普通玻璃重量降低60%，减少挂装后的墙面承重压力，同时抗冲击性能更强，遇到意外磕碰不会碎裂产生安全隐患。从设计建模的逻辑来看，所有装饰件与钟面底座的连接都采用卡扣式结构，没有外露的螺丝头，保证钟面视觉的整体性，卡扣的配合公差控制在0.1mm，安装时不需要额外涂胶固定，拆卸维护时直接撬动卡扣即可分离装饰件，不会破坏表面的涂装层。钟体的外框采用窄边设计，边框宽度仅为15mm，在有限的安装尺寸内最大化钟面的可视面积，方形的外框在安装时更容易找正水平，相比圆形挂钟减少了安装时反复调整角度的麻烦。考虑到这类创意挂钟常被用于主题空间的墙面搭配，钟体的整体厚度控制在35mm以内，不会因为过于突出墙面产生突兀感，背部的走线槽做了隐藏式设计，即便采用外接供电的机芯款式，电线也可以顺着走线槽隐藏在钟体与墙面的间隙内，不会外露影响美观。在结构强度校核阶段，钟体背板采用ABS工程塑料材质，挂装孔位周围做了加厚的加强筋处理，可承受5kg以上的吊挂载荷，远高于钟体本身不到1kg的自重，长期挂装不会出现孔位开裂、钟体下坠的问题。摆轴的连接部位采用耐磨的POM衬套，减少长期摆动产生的磨损，保证摆幅的稳定性，不会出现摆件卡滞、走时异响的问题。钟面的涂装采用哑光质感，避免强光环境下产生反光影响读时，不同颜色的装饰件之间做了分色处理，色彩区分清晰但饱和度适中，不会因为色彩过于艳丽造成视觉疲劳。
