可调式磁性表座测量支架三维设计

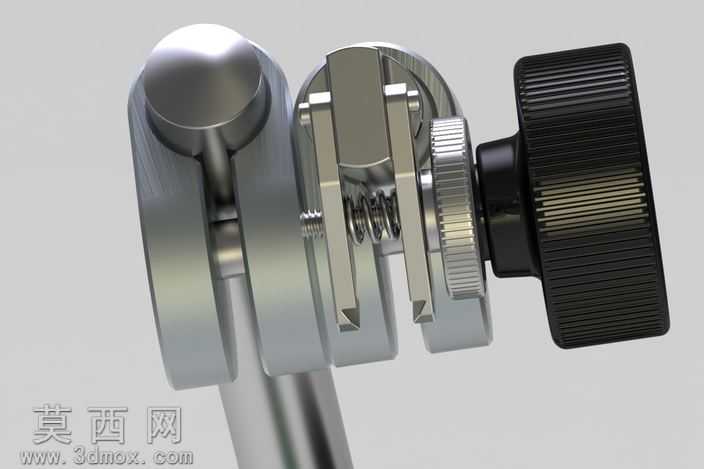

本作品为机加工检测场景使用的可调式磁性表座测量支架三维模型，整体采用模块化参数化建模思路完成，在三维建模过程中严格遵循机械加工辅具的实际尺寸比例与装配逻辑，对每一处连接结构都做了可动性约束设置，还原实物的调节功能。模型整体分为磁性底座、竖直支撑杆、中部万向铰接组件、双表位安装夹头四个核心部分，建模时首先完成圆柱形磁性底座的实体构建，对底座顶面的杆体安装孔做了同轴度约束，保证支撑杆装配后的垂直度；竖直支撑杆采用光滑圆柱金属杆结构，建模时预留了铰接组件的滑动锁紧位，匹配实际使用中沿杆身上下调整高度的功能需求。中部万向铰接组件是本模型的结构核心，建模时分别构建了两个旋转铰接副、锁紧旋钮、连接臂结构，通过装配约束实现两个铰接副的独立旋转自由度，可模拟实物任意角度调整表位的功能，连接臂采用弯折金属杆结构，两端分别设置夹头安装位，匹配双表同时安装的使用需求。端部的两个表夹头分别做了内孔抱紧结构建模，还原百分表、千分表安装时的锁紧固定逻辑，夹头与铰接臂的连接位置也设置了旋转自由度，可实现表具朝向的精细微调。材质渲染阶段，磁性底座部分采用深绿色喷塑金属材质，调整材质粗糙度参数模拟工业喷塑件的哑光磨砂质感，支撑杆、铰接臂、夹头部分采用镀铬亮面金属材质，添加细微的环境反射效果还原金属加工件的光亮质感，锁紧旋钮部分做了黑色防滑橡胶材质与金属嵌件的分层材质设置，还原实物的握持触感表现。整个模型的装配间隙经过反复调整，既保证各活动部件无结构干涉，也还原了工业工装的严谨装配精度，所有结构细节均参考工业常用的万向磁性表座实物测绘建模，没有冗余的装饰性结构，完全贴合生产现场检测工装的实际形态，可作为机加工工装设计、检测工位布局演示的参考模型使用。
