不锈钢喉箍管道紧固卡箍三维设计

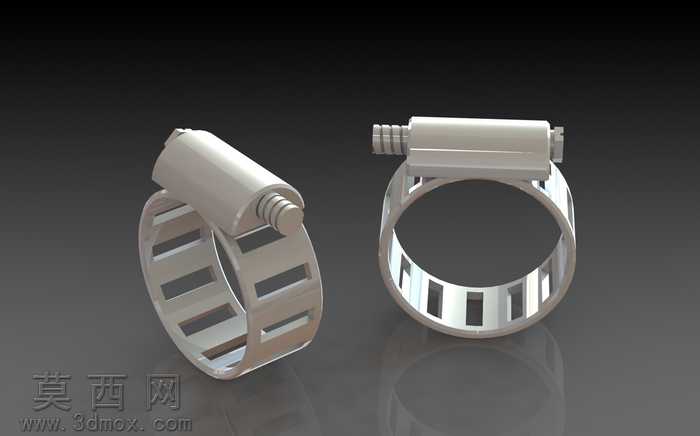

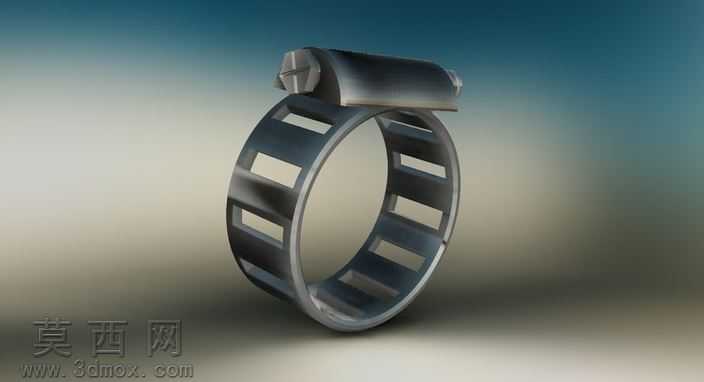

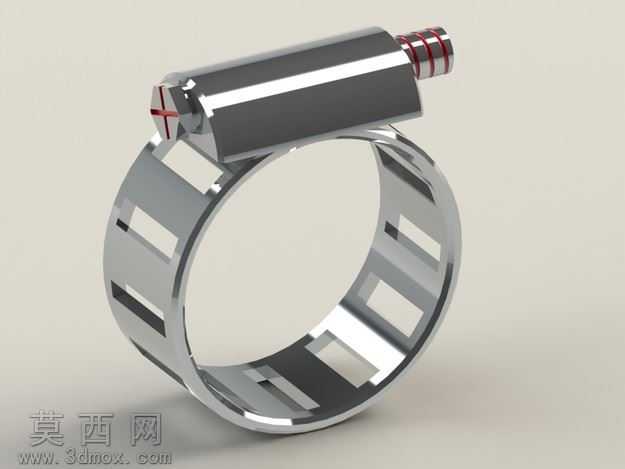

本作品为管道紧固用不锈钢喉箍的三维建模设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制环形钢带的截面轮廓，通过拉伸、切除命令完成带镂空槽的钢带环体建模，钢带表面的等距镂空槽采用线性阵列配合切除特征实现，保证槽位间距均匀、边缘规整，既可以降低卡箍整体重量，又能在箍紧过程中为钢带提供形变余量，适配不同公差的管道外径。随后完成紧固端的蜗杆壳体与调节螺钉建模，螺钉头部的一字槽、端部的螺纹结构均采用精准特征绘制，蜗杆壳体与钢带环的衔接位置做了圆角过渡处理，避免应力集中，同时还原了螺钉与钢带齿槽的啮合传动结构，完整呈现喉箍的调节锁紧原理。材质设置阶段，为整体模型赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，模拟真实不锈钢件的亮面金属质感，螺钉端部的红色标识采用自发光材质区分，还原实物的标识细节。渲染阶段搭建柔和的影棚光照环境，添加环境反射贴图增强金属表面的光影层次，调整相机角度突出卡箍的环形结构与紧固端细节，最终渲染图清晰展现卡箍的整体形态与结构细节。设计过程中严格参照喉箍的实际工作逻辑，还原了钢带的弹性形变空间、螺钉的锁紧行程，各部件的装配间隙符合实际生产装配要求，模型可用于产品结构展示、安装演示、五金配件选型参考等场景，完整还原了这类通用管道紧固件的结构特征与外观质感，建模过程中对特征参数做了关联约束，可通过修改钢带直径、宽度参数快速适配不同规格的喉箍设计需求，提升模型的复用性。
