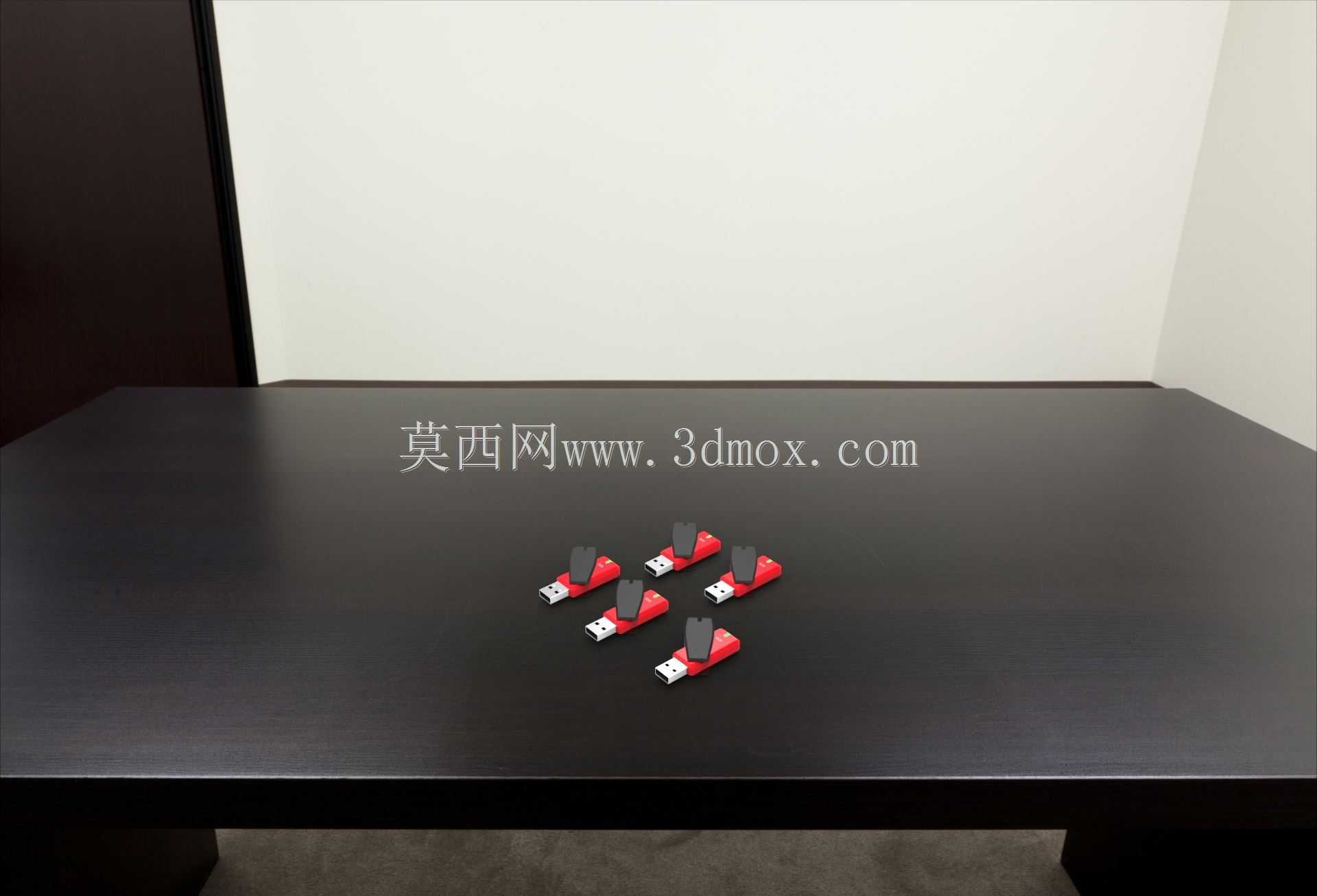

红黑配色USB通用串口连接器结构设计

在工业现场调试、消费电子数据交互、嵌入式设备烧录等场景里，这类通用串口USB连接器是绕不开的基础配件，很多刚入行的结构工程师容易把这类小配件的建模想简单，实际要兼顾插拔手感、结构强度、外观辨识度的平衡，每一处细节都要对应实际使用的痛点。先从实际使用场景倒推设计逻辑，日常调试场景里，工程师经常会在设备机柜旁、工位桌面、户外临时调试点反复插拔这类连接器，很多时候手上带点油污、或者视线受设备遮挡，只能靠手感找接口插拔，所以外壳的握持段做了微弧收边，没有尖锐棱角，插拔时手指捏持的位置刚好避开金属接口边缘，不会被毛边刮手。金属插接头的伸出长度做了严格控制，既保证插入母座后能完全接触到内部弹片，又不会因为伸出过长导致插歪时掰弯插针，插接头根部做了一圈加厚的塑胶限位台，插入到位后限位台会贴住母座端面，避免过度插入损坏内部PCB。外壳采用红黑撞色设计不是单纯为了美观，工业现场调试时经常会同时用到多根不同功能的线缆，醒目的红色外壳能让工程师在一堆黑色线缆里快速定位到串口调试线，减少找线的时间，黑色的盖帽部分是插拔时的受力区，做了细微的防滑纹理，即使手上有薄汗也能稳稳捏住插拔。内部结构上，金属屏蔽壳包裹住整个信号端子部分，能减少工业现场变频器、伺服电机带来的电磁干扰，避免串口通讯时出现丢包、乱码的情况，屏蔽壳和塑胶外壳之间做了卡扣结构，不需要打胶就能固定牢固，后期如果需要维修更换端子，拆开卡扣就能操作，降低维护成本。外形尺寸上，整体长度控制在常规U盘尺寸范围内，不会因为过长挤占相邻的USB接口位置，很多工业设备的USB接口是并排布置的，间距往往比较小，如果连接器外壳做的过宽，插上去之后会挡住旁边的接口，导致相邻接口无法使用，这款的外壳宽度做了收窄处理，相邻接口同时使用时不会产生干涉。安装边界方面，这类连接器不需要额外的固定结构，直接依靠USB接口本身的插拔力固定，在有振动的设备上使用时，插接头两侧的弹片会卡在母座的卡扣槽里，不会因为设备振动松脱，外壳尾部的线缆出线口做了防弯折的喇叭口结构，线缆反复弯折时不会在根部断裂，很多现场使用的串口线都是因为根部反复弯折导致内部线芯断裂，这个结构能大幅提升线缆的使用寿命。建模过程中要注意金属插接头和塑胶外壳的配合公差，插接头和外壳的配合间隙控制在0.1mm以内，既不会因为间隙过大导致插接头晃动，也不会因为间隙过小组装时压裂外壳，表面处理上红色外壳采用哑光磨砂质感，不容易留下指纹和划痕，在工业现场使用时能长时间保持外观整洁，黑色盖帽部分做了细微的晒纹处理，和红色外壳形成质感区分，提升整体的装配精致感。很多工程师做这类小配件建模时容易忽略拔模角度，实际开模生产时，外壳的内外壁都要做足够的拔模角度，避免脱模时拉伤表面，插接头的金属部分要做圆角处理，避免插入时刮伤母座的塑胶内壁，端子的位置度要严格控制，保证每一个引脚都能和母座的弹片精准接触，不会出现接触不良的情况。
