小型高精度微伺服舵机结构设计

做小型自动化执行机构选型的时候，这类微型伺服舵机是绕不开的核心部件，尤其是在负载不大但对位置控制精度有要求的场景里，它的适配性远高于同尺寸的其他执行元件。日常做航模舵面控制、小型机械臂关节驱动、智能小车转向机构、桌面级自动化工位的小件拨送结构时，这类微伺服都能提供稳定的角度输出，不需要额外搭建复杂的减速传动链，本身集成的减速组、驱动电路和位置反馈单元，能直接接收PWM控制信号输出指定转角，大幅简化整体结构的设计工作量。

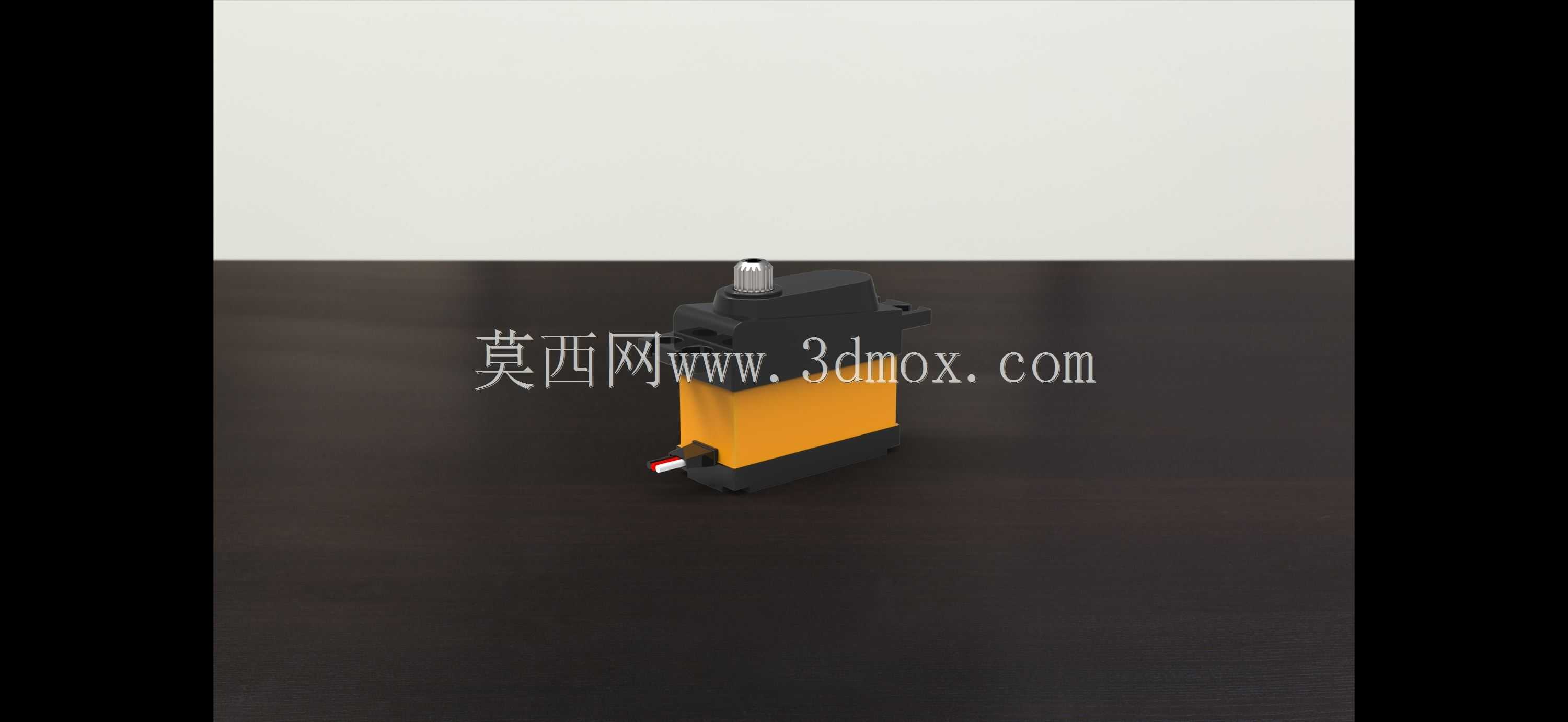

从实际使用的角度看，这款微伺服的设计思路完全围绕小空间安装、高扭矩密度的需求展开，外壳采用上下扣合的硬质工程塑料结构，既保证了内部齿轮组、驱动电路板、直流电机的防护能力，又把整体重量控制在极低的水平，适配对自重敏感的航模、小型移动机器人场景。输出轴采用金属齿结构，顶部带标准的舵盘安装花键，兼容市面上通用的塑料、金属舵盘，不需要额外定制连接结构，输出轴的轴向定位做了限位设计，避免大负载下出现轴窜动，影响位置控制精度。侧面的安装耳预留了标准的安装孔位，孔距符合微型舵机的通用安装规范，不管是直接锁在塑料支架上，还是搭配减震橡胶座固定在机架上，都能保证安装同轴度，不会因为安装偏差导致运转卡滞。

设计这类微伺服三维模型的时候，首先要卡准安装边界尺寸，整体的长宽高尺寸要和实际量产件保持一致，尤其是两侧安装耳的孔位中心距、输出轴到安装基准面的高度、输出轴的伸出长度，这些尺寸直接决定了后续结构设计时的配合精度，要是尺寸出现偏差，实际装配的时候就会出现舵盘和连杆干涉、安装孔位对不上的问题。内部的结构建模要还原实际的传动逻辑：直流电机的输出轴连接初级减速齿轮，经过多级尼龙或者金属齿轮的减速增扭之后，把动力传递到最终的输出轴上，同时输出轴末端连接电位器作为位置反馈元件，实时把当前转角信号传回驱动板，形成闭环控制，保证转角控制的重复精度。建模的时候要注意齿轮之间的啮合间隙，留足合理的传动间隙，避免模拟装配的时候出现干涉，同时也要还原驱动电路板的安装位置、出线口的结构，出线口处做了防拉脱的卡槽设计，避免使用过程中线缆被扯断导致信号中断。

实际应用中，这类微伺服的输出角度一般在0到180度区间，部分通过控制程序调整可以实现更大范围的转角，额定负载下的转角精度能控制在1度以内，足够满足绝大多数小型执行机构的控制需求。在做智能门锁的锁舌驱动结构时，它可以精准控制锁舌的伸出和收回位置，不会出现过冲或者不到位的情况；在做小型摄影云台的俯仰、旋转调节时，它的低速运转平稳性足够支撑镜头的平稳转动，不会出现明显的抖动；在做教育类机器人的关节结构时，它的标准化安装尺寸能让学生快速搭建不同的机构形态，降低结构搭建的门槛。建模的时候还要注意外壳的分型面位置，还原实际注塑件的拔模角度，避免出现倒扣结构导致无法开模生产，外壳表面的加强筋结构也要如实还原，这些加强筋既可以提升外壳的结构强度，避免螺丝锁附的时候出现壳体开裂，也能在内部形成限位结构，固定内部的电路板和电机位置，避免运转过程中内部零件出现移位。

很多新手在做这类舵机配套结构设计的时候，容易忽略输出轴的中心高度和安装面的相对位置，导致连杆机构的传动比出现偏差，实际运转的时候出现死点或者传动效率下降的问题，所以在三维建模阶段就要把基准面统一，把安装底面作为Z向零位，输出轴的中心坐标严格按照实际尺寸标注，配套的舵盘、连杆零件在装配的时候直接和输出轴做同轴配合，提前做运动仿真模拟整个转角范围内的运动轨迹，检查是否存在结构干涉。另外还要注意舵机尾部出线的空间预留，安装位旁边要留出足够的线缆弯曲空间，避免线缆被挤压导致内部线芯断裂，影响信号和供电传输。这类微伺服的底部一般会贴有参数标识标签，建模的时候可以保留标签位的平面结构，不需要做额外的凸起或者凹陷，保证外壳表面的平整性，方便后续实际生产的时候粘贴标识。
