小型实验室用翻盖式真空烘箱结构

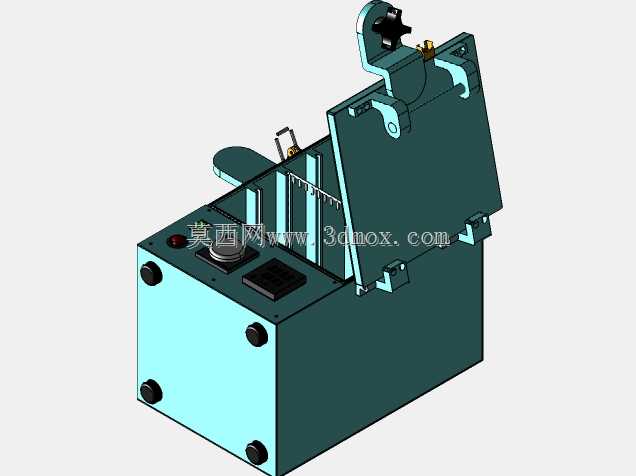

这款真空烘箱的三维结构，主要面向小批量样品的低温真空干燥、脱泡处理场景，常见于电子元器件封装前的除气、高分子材料小样固化、精密五金件的无水干燥工序，也可适配实验室小剂量热敏性物料的烘干作业，相比常规热风循环烘箱，它能在低气压环境下降低溶剂沸点，避免高温对物料性能造成破坏。从结构设计逻辑来看，整机采用下置电控与腔体集成的布局，底部箱体作为承载主体，内部集成真空发生组件、温控调节模块与电路控制单元，正面预留的旋钮与开关分别对应真空度调节、加热温度设定、电源通断功能，操作面板的布局符合一线操作人员的使用习惯，常用调节控件布置在伸手可及的箱体前侧低位，无需俯身或抬手即可完成参数调整。上盖采用侧翻铰接结构，铰接点布置在腔体后侧边缘，配合快压式锁扣实现腔体的快速启闭，锁扣的压紧行程经过匹配设计，闭合时能均匀挤压腔体口部的密封胶条，保证抽真空过程中不会出现边缘泄漏；上盖内侧设置的置物挂架，可搭配样品托盘使用，也可悬挂小型待处理工件，充分利用腔体内部的竖向空间。腔体的密封设计是整个结构的核心，口部采用整圈嵌入式硅橡胶密封槽，胶条压缩量控制在合理区间，既不会因为压缩量过大导致开关盖阻力过高，也不会因为压缩量不足造成真空度达不到设计指标，标称可实现的93psi真空度，完全能满足常规实验室小样处理的负压要求，1.5cu.ft的腔体容积，刚好适配单批次小量样品的处理需求，不会因为腔体过大造成抽真空时间过长、能耗浪费的问题。箱体底部设置的四个可调式橡胶机脚，可根据放置台面的平整度调节高度，保证设备放置平稳，同时能隔绝真空泵工作时产生的轻微振动，避免振动传递到台面上影响周边精密仪器。侧面预留的真空接口与泄压阀位置，经过管路走向优化，内部气路尽量缩短弯折路径，减少气阻提升抽气效率，泄压阀采用带缓冲的结构，开启时不会因为外部空气快速冲入造成腔体内样品被气流冲散。从安装边界来看，整机的外形尺寸适配常规实验室边台的放置要求，宽度与深度不会占用过多台面空间，上盖开启后的最大后仰角度经过限位设计，不会因为开启角度过大碰撞到后方的墙面或台面上的其他设备，设备后侧预留的散热间隙，能保证电控模块长时间工作时的热量及时散出，避免积热造成元器件寿命缩短。整个结构的建模过程中，对铰接件、锁扣、密封件等活动与配合部位都做了装配干涉检查，所有配合面的公差预留符合常规机械加工的精度要求，不需要额外的特殊加工工艺即可实现样机制作，对于需要做同类小型真空设备结构优化、或者实验室自制小型真空烘干装置的从业者来说，这个结构的布局思路、密封结构设计、操作控件布置都有实际的参考价值，能减少前期方案设计阶段的布局试错成本，尤其是快开锁扣与上盖铰接的位置匹配，可直接借鉴到同类翻盖式负压腔体的结构设计中。
