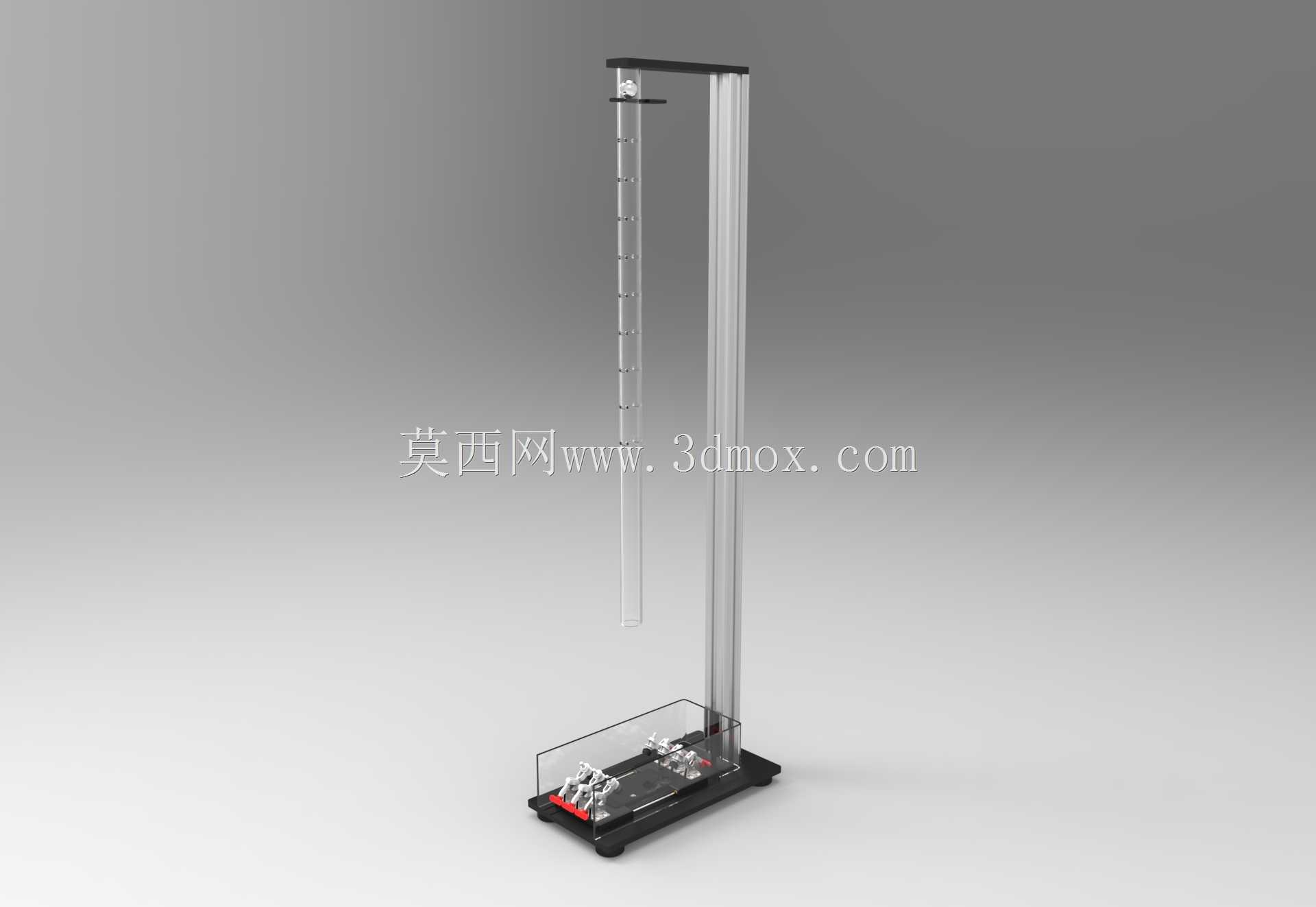

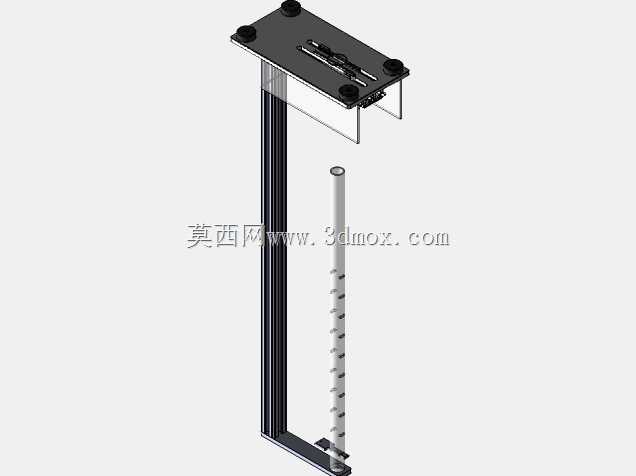

小型产品跌落性能测试专用夹具结构

在消费电子、小型塑胶五金件、包装件的来料可靠性验证环节，跌落测试是模拟产品在运输、日常使用过程中意外坠落场景的必做检测项目，这套夹具正是为适配小尺寸试样的定向跌落测试需求设计的专用夹持释放机构。不同于大型自由跌落试验台的大载重、大行程设计，这套结构针对重量在2kg以内的小型试样做了结构优化，整体采用立式单柱布局，落地底座采用加重铸铁材质，底部预留四个M8的膨胀螺栓安装孔，可直接固定在水泥测试台面上，避免测试过程中设备受冲击产生位移，底座整体长宽尺寸控制在350mm*200mm范围内，对实验室安装空间要求极低，不需要额外做地基处理，普通的理化检测台面即可完成安装固定。

导向立柱采用两根平行的高强度铝合金型材拼接而成，表面做硬质阳极氧化处理，耐磨性能优异，立柱总有效导向高度为1500mm，覆盖常规小型产品测试常用的300mm、500mm、1000mm跌落高度要求，立柱侧面每隔50mm加工有定位卡槽，可配合快速插销调整释放机构的固定高度，调整时不需要额外测量工具，卡槽旁直接蚀刻高度刻度，操作人员可快速完成测试高度切换，高度定位误差可控制在±2mm以内，满足常规可靠性测试的精度要求。

顶部的夹持释放机构采用气动控制的夹爪结构，夹爪的夹持面贴有2mm厚的丁腈橡胶垫，既可以保证夹持力足够避免试样提前滑落，又不会夹伤试样表面，夹爪的开合行程最大为80mm，可适配不同外形尺寸的小型试样，不管是方形的塑胶外壳、还是带圆弧面的小型电子产品，都可以稳定夹持。释放机构采用电磁阀控制，触发后夹爪可在0.1s内完全张开，保证试样做无初速度自由落体，避免释放过程中给试样附加外力影响测试结果的准确性。

底座上方设置有透明亚克力防护围框，围框高度为150mm，一方面可以避免试样跌落后弹出测试区域，减少测试人员捡拾试样的工作量，另一方面透明材质不会遮挡测试人员的观察视线，可全程记录试样跌落过程的姿态变化，围框采用快拆结构固定，不需要工具即可快速拆卸，方便清理测试过程中产生的试样碎屑。围框内部的落料区域铺设有10mm厚的45号钢板，钢板表面做淬火处理，硬度达到HRC45以上，可承受试样反复跌落冲击，不会出现凹陷变形，钢板同样采用嵌入式安装，长期使用磨损后可单独更换，不需要更换整个底座结构，降低后期维护成本。

设计过程中特意做了重心校核，整个设备的重心完全落在底座中心区域，即使夹持最大重量的试样升到最高位置，整体重心偏移量也不超过10mm，不会出现设备倾翻的风险。导向立柱和底座之间采用内六角螺栓加定位销的连接方式，安装时可保证立柱的垂直度误差小于0.5°，避免试样下落过程中碰到立柱表面，影响跌落姿态。气路管线全部隐藏在铝合金型材的内部槽道内，外部没有明露的管线，既避免测试过程中管线被剐蹭损坏，也让整体外观更加整洁，设备外接气源接口设置在底座侧面，采用标准快插接头，接入0.4-0.6MPa的压缩空气即可正常工作，不需要额外配置液压站或者其他辅助设备。

这套夹具可直接搭配实验室现有的气源使用，不需要复杂的调试过程，新员工经过简单培训即可操作，相比传统的手动释放跌落测试装置，测试结果的一致性提升40%以上，可有效避免手动释放时的人为误差，适合工厂来料检验部门、第三方检测实验室的小批量试样跌落测试场景使用。
