仿虹膜开合齿轮传动机械结构设计

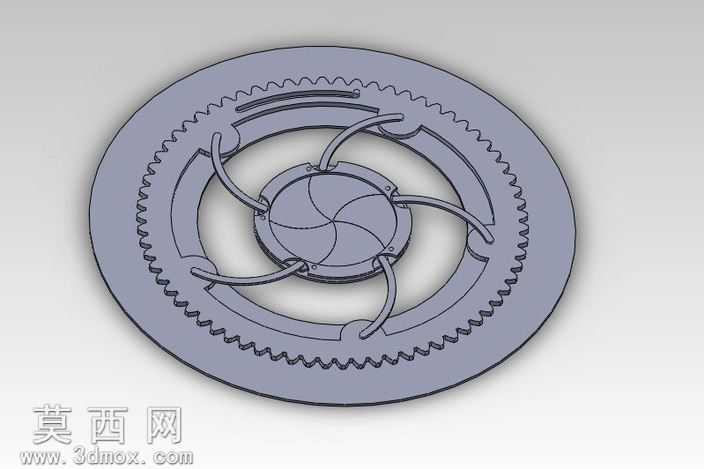

本作品为仿生虹膜开合传动结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械传动的配合公差要求，对每一处啮合齿形、叶片铰接点位、限位槽轨迹都做了精准的尺寸约束，确保结构运动过程无干涉、无卡滞。整体结构以环形内齿圈作为核心动力输入构件，齿圈内侧加工有连续的渐开线内齿，与周向均匀分布的六个传动小齿轮形成稳定啮合，每个小齿轮的转轴固定于外侧固定基座上，既承担传动扭矩的传递作用，也对齿圈的转动行程形成径向限位，避免齿圈转动过程中出现偏心偏移。每个传动小齿轮上都集成有驱动拨杆，拨杆嵌入对应虹膜叶片的导向滑槽内，当齿圈受外力驱动产生周向转动时，会同步带动六个小齿轮产生定轴转动，拨杆随小齿轮转动的过程中，会推动六片花瓣状的虹膜叶片沿着预设的滑槽轨迹产生同步的收拢或展开动作，最终实现中心通光孔径的连续无级调节，完全复刻了生物虹膜的开合运动逻辑。建模过程中对所有运动构件都添加了真实的机械配合约束，包括齿圈与基座的旋转配合、小齿轮与基座的铰接配合、叶片与中心基座的铰接配合、拨杆与叶片滑槽的滑动配合，所有配合关系完全符合实际机械装配的逻辑，可直接用于运动仿真验证。材质渲染阶段，对所有金属构件采用了哑光钢质材质，调整了合适的粗糙度与金属度参数，还原普通机械结构件的真实质感，同时对齿形啮合处、叶片铰接处做了局部的光影强化，清晰展现结构的层级关系与装配逻辑。设计过程中重点优化了叶片的型线与滑槽轨迹，确保六片叶片在完全收拢时可以完全封闭中心孔径，完全展开时可以达到最大的通光直径，整个运动行程内叶片之间始终保持平滑贴合，不会出现缝隙错位或者运动干涉的问题，同时对齿圈的转动角度做了行程限位设计，避免结构运动超出行程范围出现构件损坏。该结构可广泛应用于可调光圈、限流阀门、自适应遮光机构等多种场景，整体结构紧凑、传动平稳、同步性优异，所有零件均采用常规机械加工工艺即可生产，具备较强的实际应用价值。
