多齿轮组合行星轮系传动结构

这套行星轮系结构在工业传动场景中有着极为广泛的应用，小到精密机床的进给传动单元、自动化生产线的分度机构，大到工程机械的行走驱动、风电设备的增速箱内部核心传动，都能见到这类轮系结构的身影。和定轴轮系相比，行星轮系最突出的优势是能在极小的安装空间内实现大传动比的动力传递，同时通过多行星轮均匀分担载荷，整体承载能力远高于同尺寸的普通定轴齿轮组，传动过程中的动平衡表现也更优异，高速运转时的振动和噪声能得到有效控制。

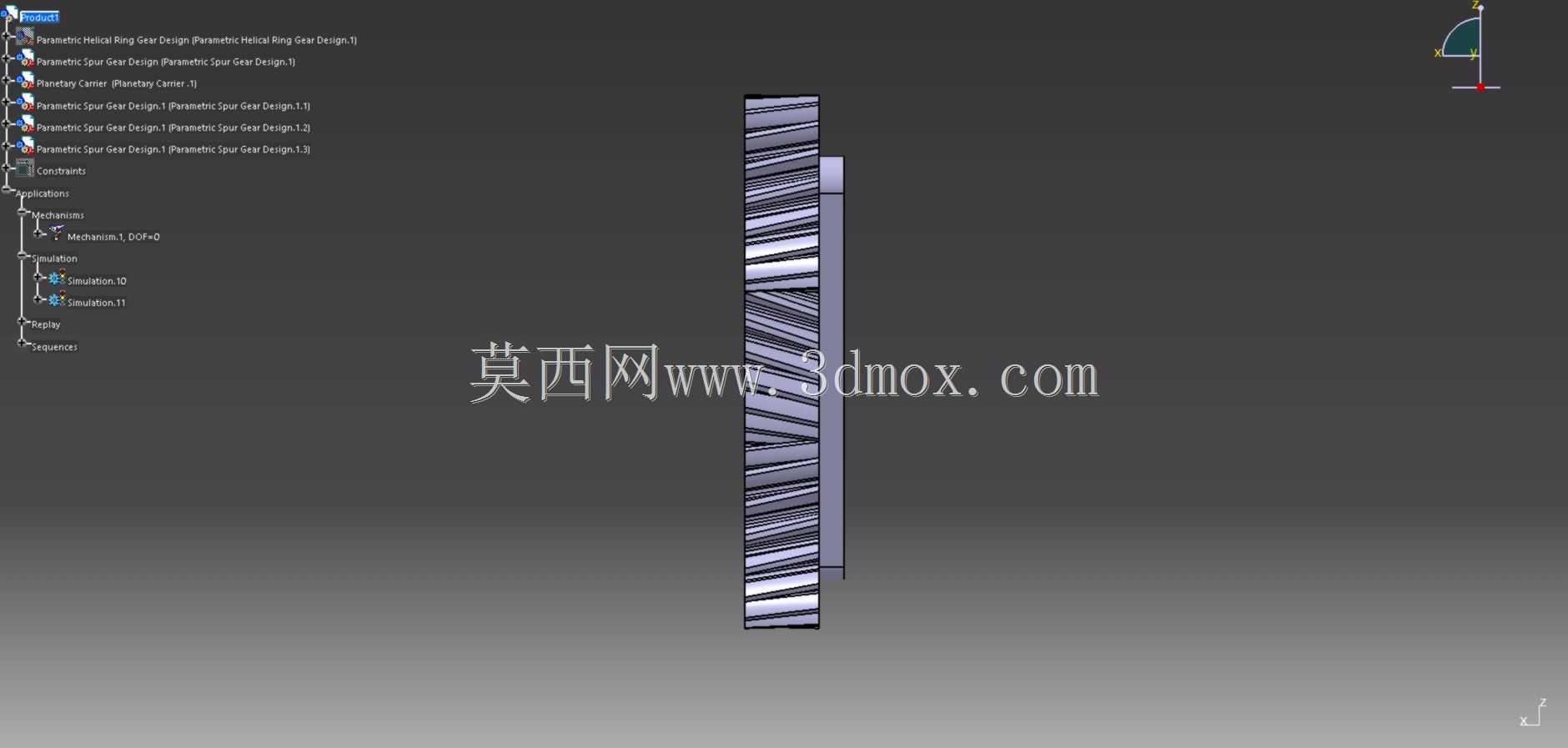

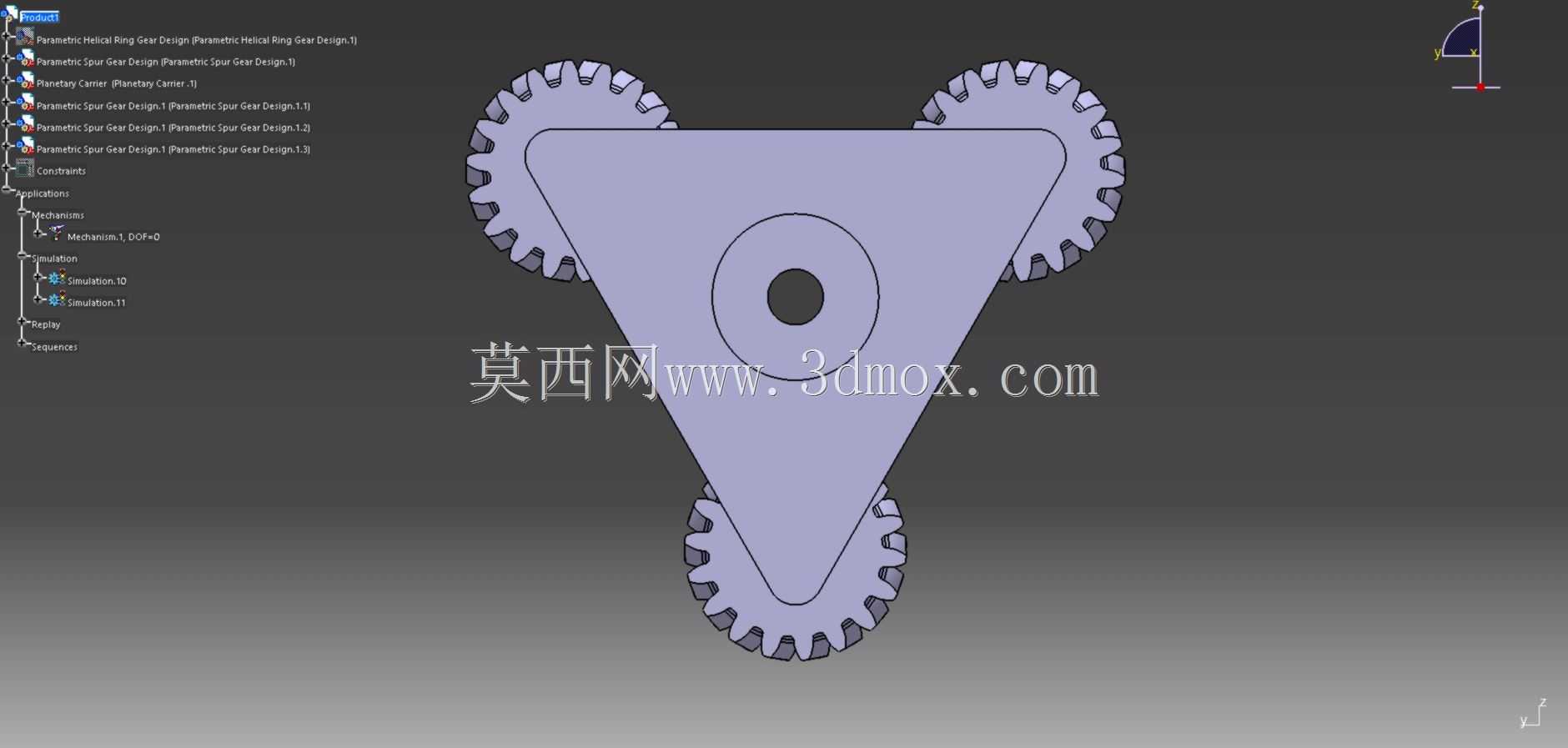

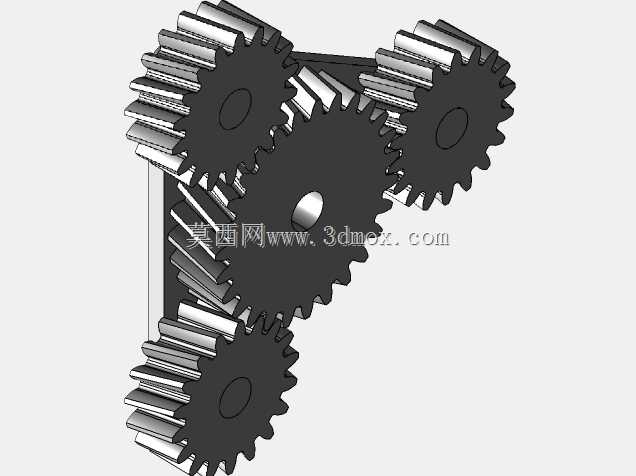

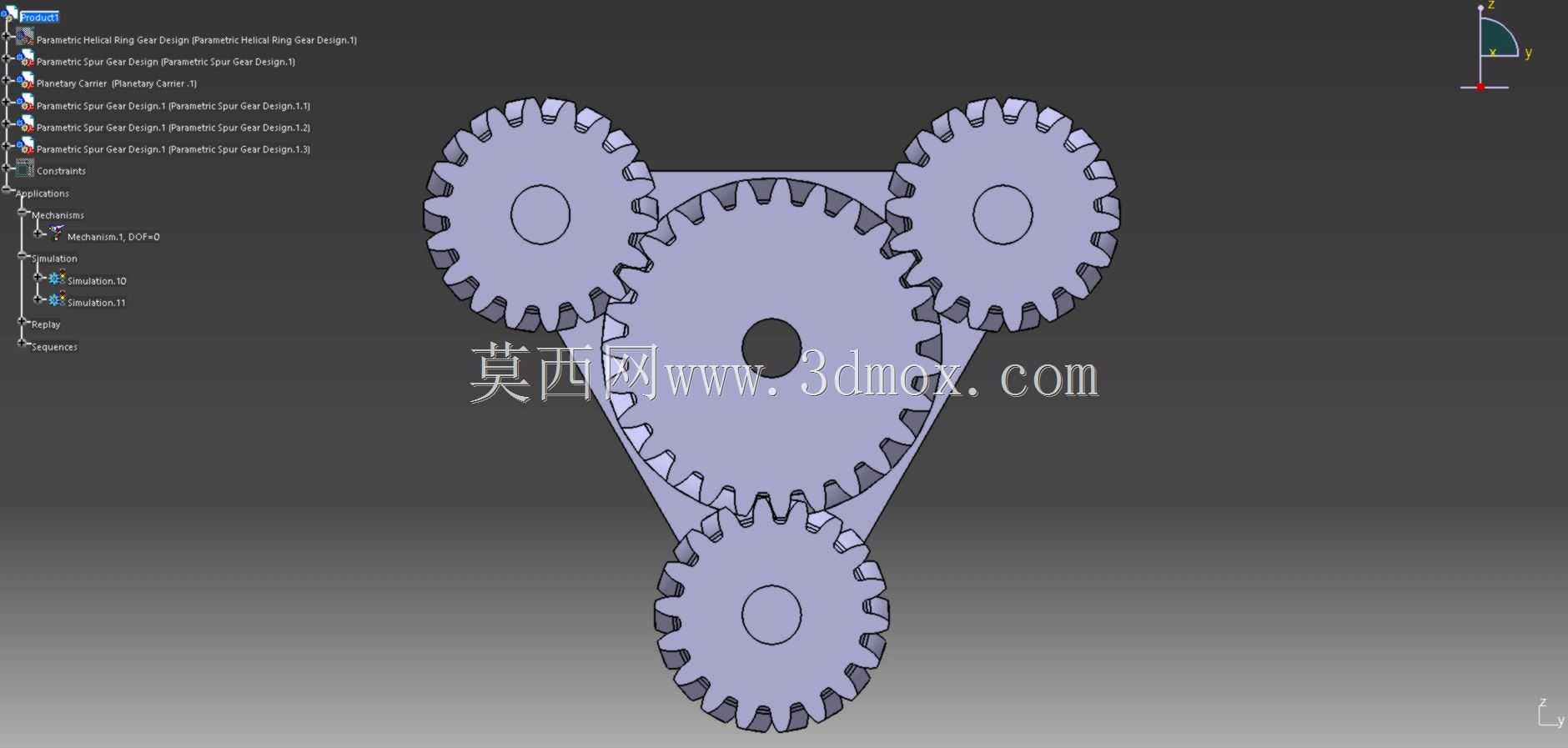

从结构功能来看，这套轮系采用了多齿轮啮合的布局，中心轮与周边多个行星轮形成外啮合传动，行星轮同时与外侧的内齿圈（该模型展示的是行星轮与架体的配合段）啮合，动力输入后可通过行星架的转动实现转速的降低或提升，也可根据实际工况需求，选择固定内齿圈、固定中心轮或是固定行星架的不同组合方式，实现不同的传动比输出，甚至可以实现差动传动的效果，满足差速器这类需要双输出端差速运转的设备需求。在实际设备应用中，这类轮系常被集成在减速机、变速器的核心腔体内部，输入端连接伺服电机、液压马达这类动力源，输出端连接工作辊、输送带滚筒、回转工作台这类执行部件，能够精准控制输出转速和输出扭矩，保障设备运转的稳定性。

设计这类轮系结构时，首先要明确安装边界的约束条件，需要根据设备预留的安装腔体尺寸确定轮系的最大外轮廓直径，中心轮的轴孔尺寸要匹配输入轴的直径和键槽规格，行星架的安装孔位要和输出端的连接法兰尺寸对应，所有齿轮的齿宽不能超过腔体的轴向安装深度，避免装配时出现干涉。齿轮参数的匹配是设计的核心环节，各啮合齿轮的模数必须保持一致，压力角统一采用标准值，变位系数要经过精确计算，既要避免根切问题影响轮齿强度，也要保证啮合侧隙处于合理区间，侧隙过大会导致传动回程误差增大，影响传动精度，侧隙过小则会在运转时出现卡滞、润滑脂无法充分进入啮合面的问题，加剧轮齿磨损。行星轮的安装轴需要和行星架上的安装孔保持严格的位置度公差，多个行星轮的中心要在同一分度圆上均匀分布，否则会出现载荷分配不均的问题，个别轮齿承受过大载荷会出现断齿、点蚀的失效情况。

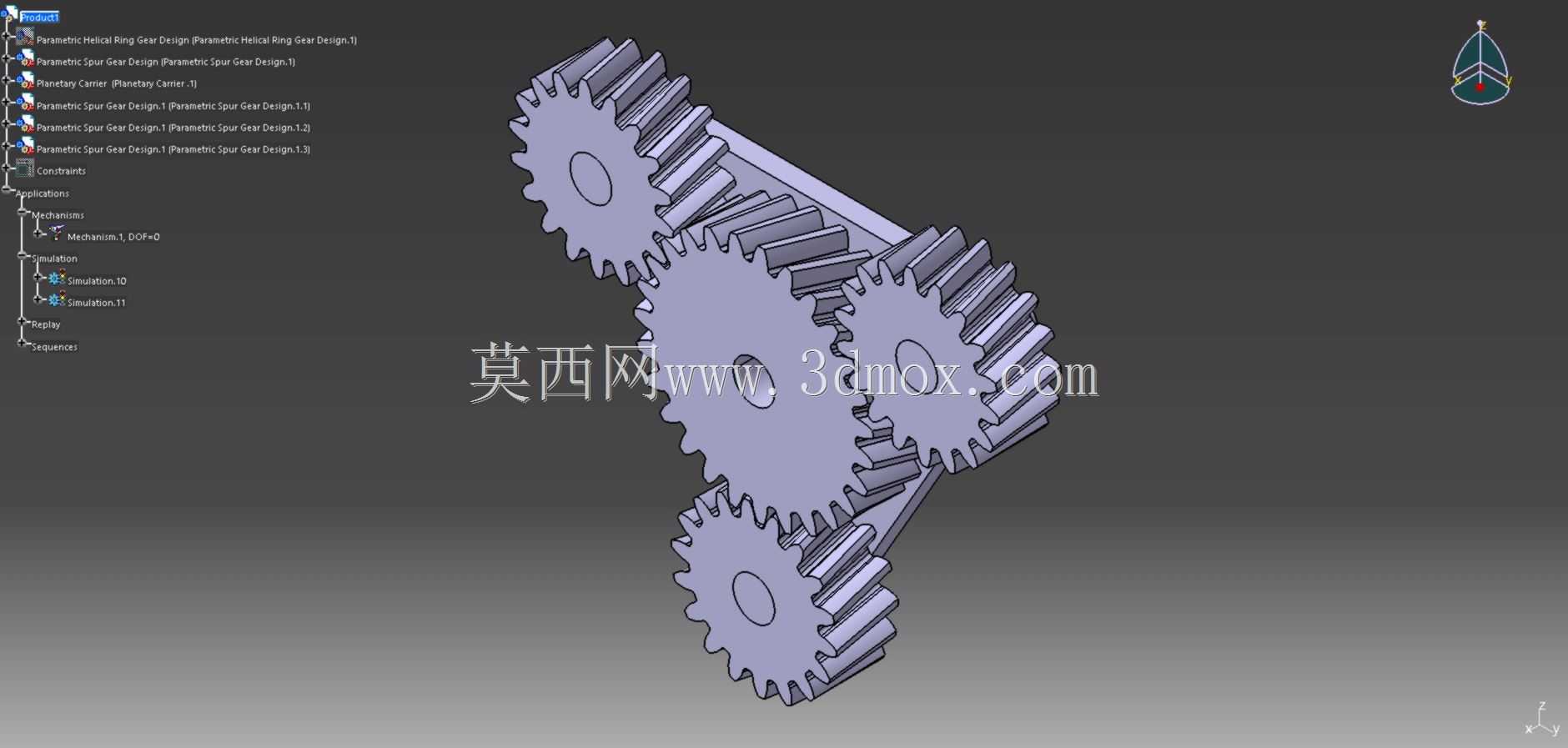

从外形尺寸的设计逻辑来看，这类轮系的径向尺寸主要由内齿圈的齿根圆直径决定，轴向尺寸则由齿轮齿宽、行星架的厚度、两端轴承的安装尺寸共同决定，设计时需要在满足传动功率和扭矩要求的前提下，尽可能压缩轴向和径向尺寸，让整体结构更紧凑，适配更多设备的狭小安装空间。建模过程中需要重点验证各齿轮在啮合转动过程中的干涉情况，尤其是行星轮在公转和自转同时进行的状态下，要确认行星轮与中心轮、行星轮与内齿圈、行星轮架与各齿轮端面之间都不存在运动干涉，齿面的接触区域要符合设计预期，避免出现偏载导致的局部磨损过快问题。实际生产中这类轮系的齿轮多采用渗碳淬火工艺提升齿面硬度，行星架采用高强度铸钢或是铝合金材料加工，兼顾结构强度和轻量化需求，装配时需要在啮合部位涂抹适配的润滑脂，根据运转转速选择不同粘度的润滑介质，高速工况下还要设计对应的油路进行强制润滑，保障长期运转的可靠性。
