测地圆顶3V频率生态穹顶结构设计

　　这类测地圆顶结构最早被应用在极地科考站、临时应急安置场馆场景中，近些年随着低碳建筑理念的普及，开始逐步延伸到滨海生态住宅、户外露营营地、小型科普场馆这类民用场景里。不同于传统梁柱式建筑的受力逻辑，3V频率的测地穹顶把整体球面拆分成多组三角形网格单元，所有杆件的受力都能沿着球面切线方向均匀传递到下部基础，哪怕遇到滨海区域的强阵风、短时积雪荷载，结构整体也不会出现局部应力集中的问题，相比同跨度的传统坡顶建筑，整体耗材量能降低接近四成，同时内部没有多余的立柱遮挡，可用空间的利用率比常规矩形建筑高出不少。

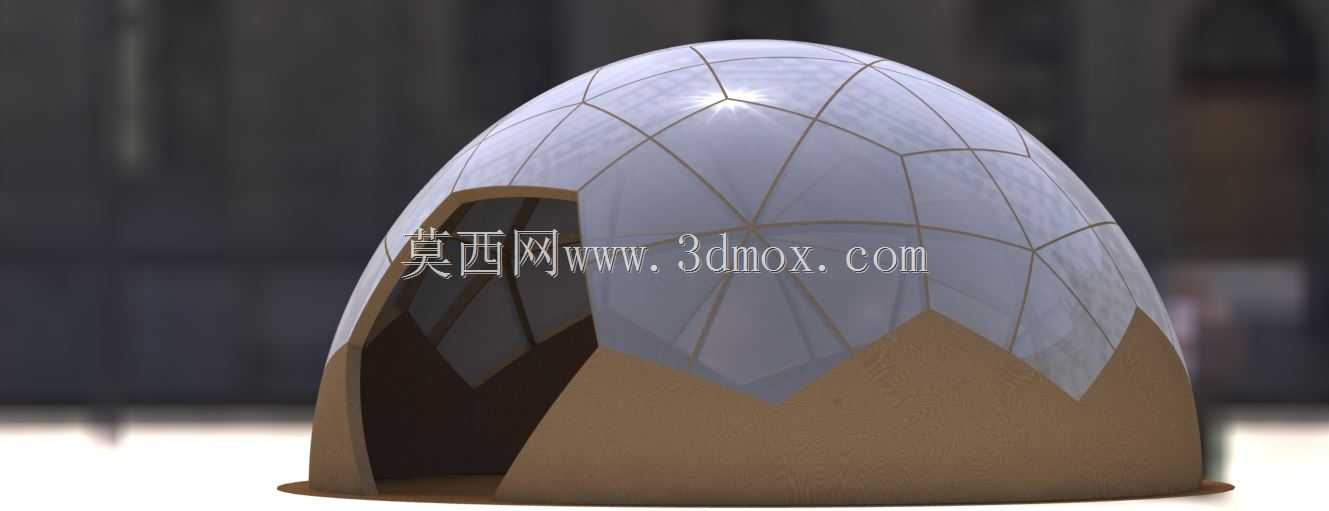

　　从结构设计的逻辑来看，3V频率的划分是把整球面按照测地线规则做三次细分，每个三角形单元的边长差值控制在极小范围内，加工的时候可以把杆件统一成少数几种标准长度，不需要针对每个位置单独开模定制，现场安装的时候只需要按照节点编号拼接，不需要大型起重设备配合，两三个人工就能完成整体组装，特别适合交通不便的海滩、山地这类施工条件受限的场地。穹顶下部的围护结构采用实体板材拼接，和上部的透明采光网格形成明确的功能分区，下部实体段可以直接集成保温、隔音层，隔绝地面潮气和外部温度波动，上部透明段则可以最大化引入自然采光，白天内部不需要额外补充人工照明，能有效降低建筑日常运行的能耗。

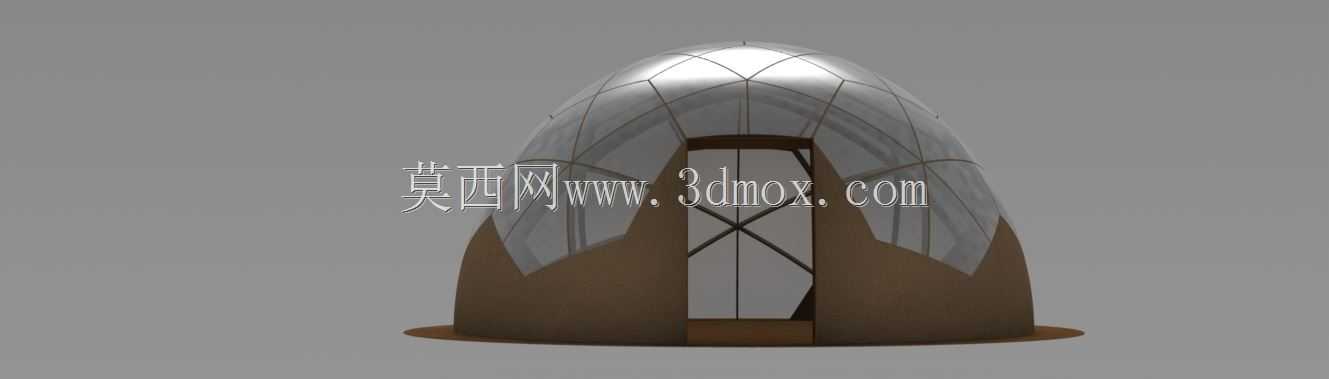

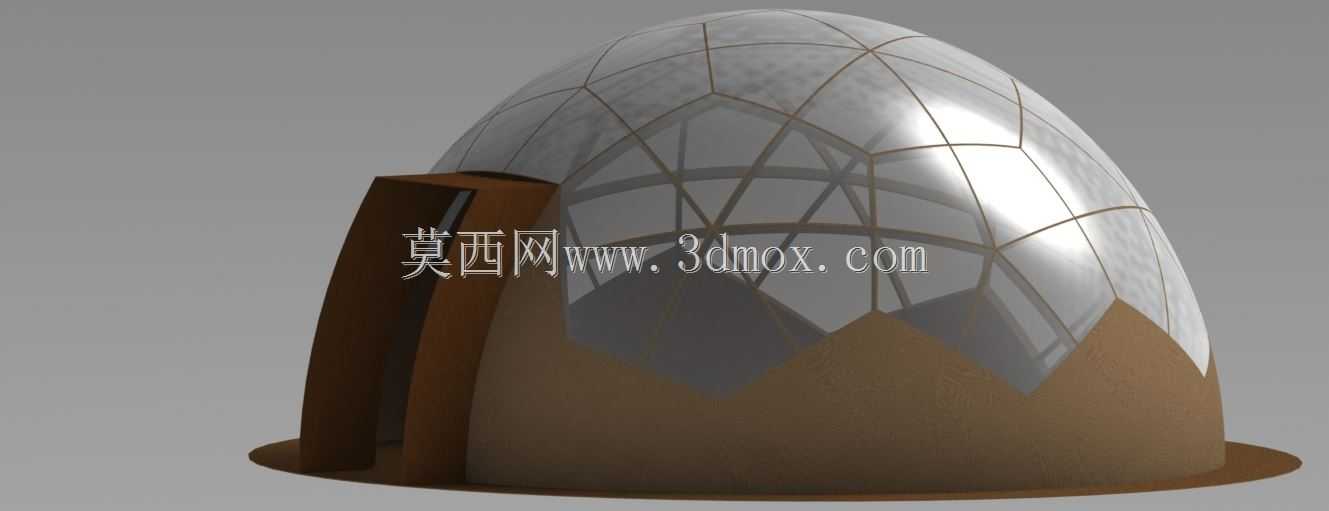

　　入口位置的门洞采用双立柱支撑的悬挑式设计，没有破坏穹顶整体的球面受力网格，门洞上方的荷载直接通过两侧的竖向立柱传递到地面基础，不会对周边的三角形网格造成额外的剪切力。安装边界上，整个穹顶只需要一圈环形的混凝土基础或者预制钢结构地梁，不需要做复杂的独立基础，地梁的水平度误差控制在5mm以内就能满足安装要求，基础顶面和穹顶下部节点的连接采用铰接方式，可以释放温度变化带来的结构变形应力，避免温差导致的杆件弯曲或者节点开裂。

　　实际使用场景中，这类穹顶结构的抗风性能远优于常规的轻型建筑，三角形网格的风阻系数更低，气流经过球面的时候会沿着曲面平滑分流，不会在建筑背风面形成强涡流区，哪怕是沿海地区遭遇台风天气，结构整体的抗倾覆能力也能满足安全要求。围护结构的节点处都预留了密封胶条的安装槽，拼接完成后可以实现整体防水，不需要额外做屋面防水层，后期维护只需要定期检查节点紧固件的松紧度，维护成本比传统建筑低很多。如果用作海滩生态住宅，还可以在下部实体段的板材里集成通风夹层，利用穹顶内部的热压效应实现自然通风，夏季不需要大功率空调就能维持内部舒适的温度，完全契合低碳可持续的建筑设计理念。

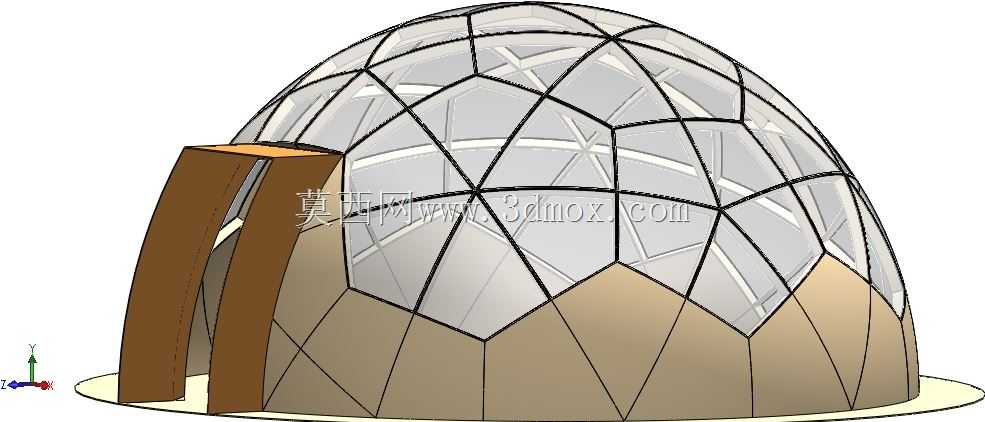

　　从建模逻辑来看，整个结构先从标准二十面体出发，通过三次球面投影细分得到所有网格节点的坐标，再根据节点连线生成杆件和围护面板，所有三角形面板的曲率都和整体球面保持一致，拼接后不会出现缝隙或者台阶差。入口处的立柱单独做了受力校核，在承担门洞上方荷载的同时，还能作为人员进出的导向结构，立柱外侧的饰面可以根据使用场景更换成木质、金属或者复合材料，适配不同的建筑风格。穹顶底部和地梁连接的位置预留了管线穿入的接口，水电管线可以沿着杆件内部的空腔布设，不会破坏内部的整体视觉效果，也能避免管线暴露在外部环境中老化受损。
