带机械虹膜运动结构的凹形盲件设计

在光学辅助装置、精密流量调节以及特殊工况的遮蔽类组件设计中，带机械虹膜运动结构的盲件是一类应用场景较为特殊的零件，这类零件并非传统意义上的固定遮挡件，而是通过类似虹膜的开合、转动动作实现通断、孔径调节或者形态切换的功能。本次设计的核心是在现有平面环形虹膜运动结构的基础上，调整整体形态为凹形结构，以适配有安装空间凹陷、配合面为弧面的装配场景。从实际应用场景来看，这类结构常出现在特种光学观测窗口的遮蔽调节、小口径管路的通断控制、实验装置的光路遮挡组件中，相比传统的平板式遮挡盖，虹膜式结构不需要预留轴向的开合行程，仅通过周向的叶片转动就能实现通径变化，在空间紧凑的设备内部有明显的应用优势。

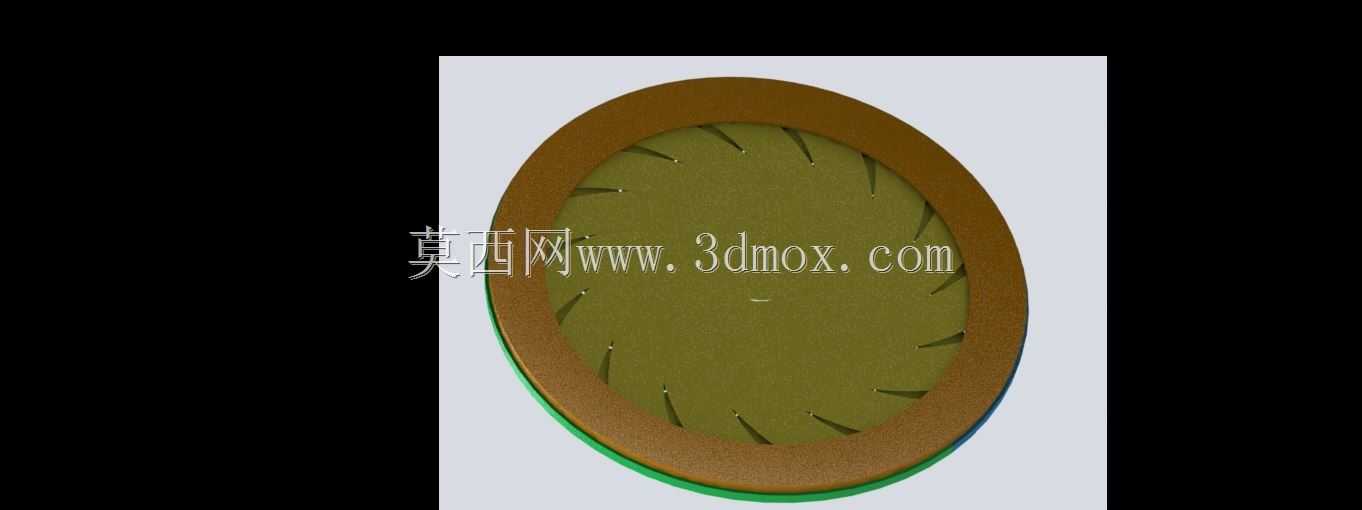

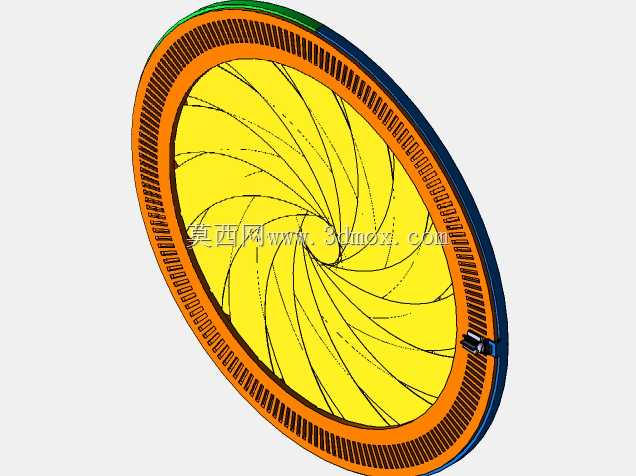

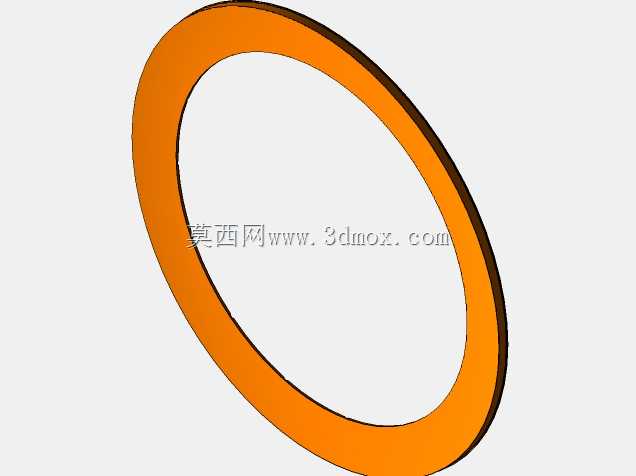

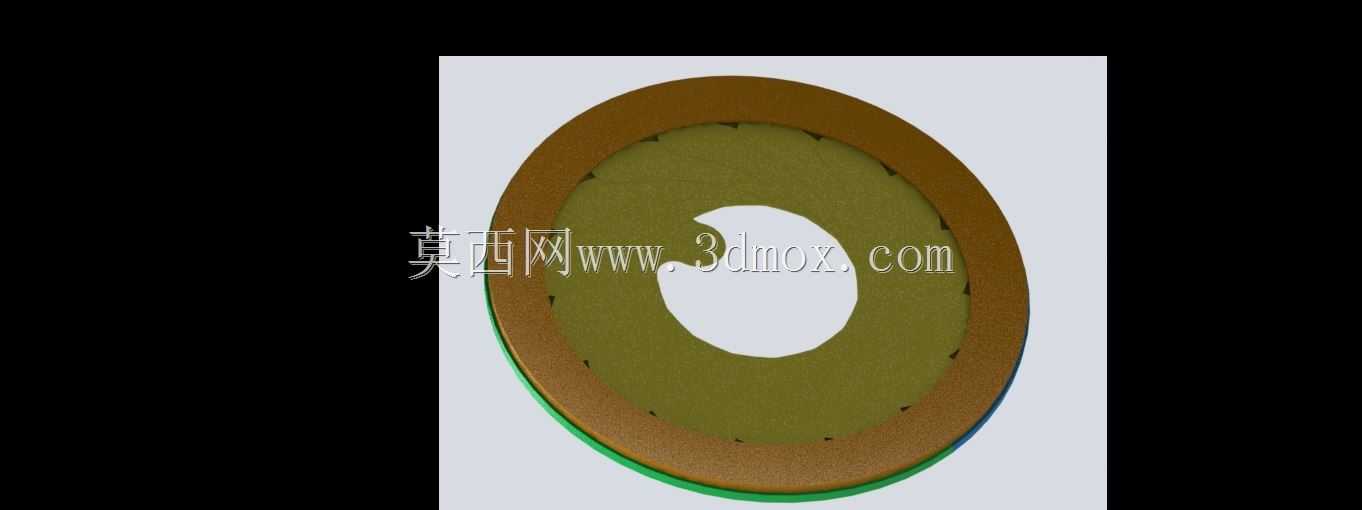

从功能特性上看，该结构保留了传统机械虹膜的多叶片联动特性，环形排布的叶片在驱动环的带动下可以同步转动，实现中心通径从完全闭合到最大开度的连续调节，调整为凹形结构后，整体的安装贴合面可以适配带有内凹弧面的安装基座，避免了平板结构安装后出现的配合间隙、突出干涉问题。在设计思路上，首先要解决的是凹形曲面下叶片的运动干涉问题，传统平面虹膜的叶片转动轨迹都在同一平面内，而凹形结构下每个叶片的转动平面需要随凹面的曲率做对应倾斜，叶片的铰接点位置不能再沿用平面结构的等半径圆周排布，需要根据凹面的曲率半径计算每个铰接点的轴向偏移量，保证叶片在开合全过程中不会出现相邻叶片的剐蹭、卡滞。其次要考虑驱动环的形态适配，平面结构的驱动环是平板环形，凹形结构下驱动环需要做成与凹面曲率匹配的弧形环，驱动槽的开设方向也要随曲面的法向调整，保证驱动销在槽内滑动时的受力方向始终与叶片转动方向匹配，避免出现驱动卡滞、受力不均导致的叶片变形问题。

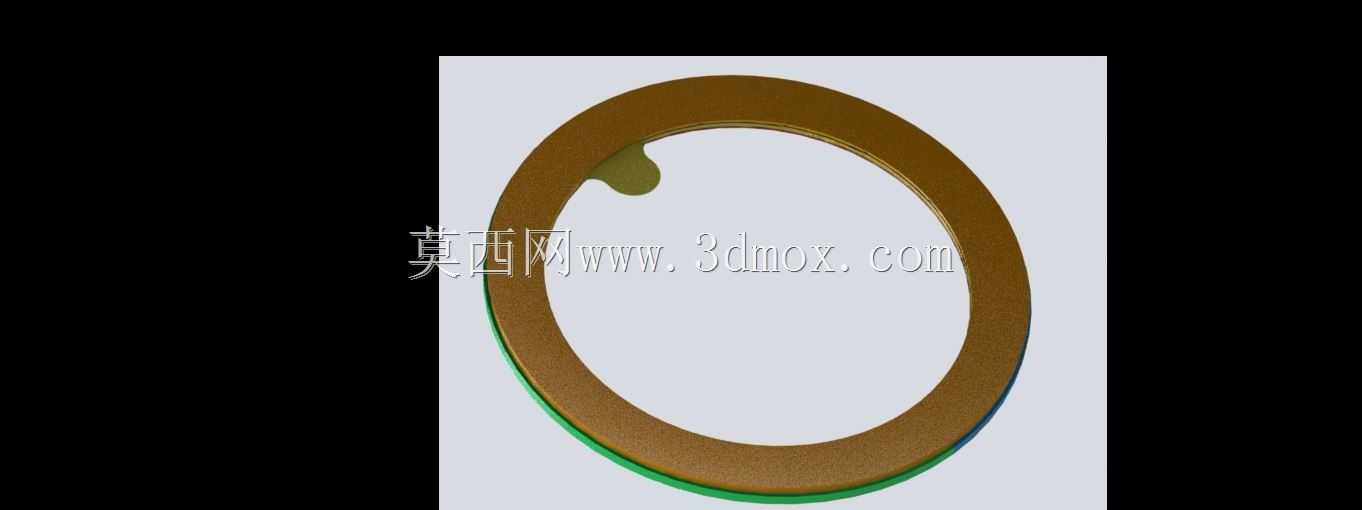

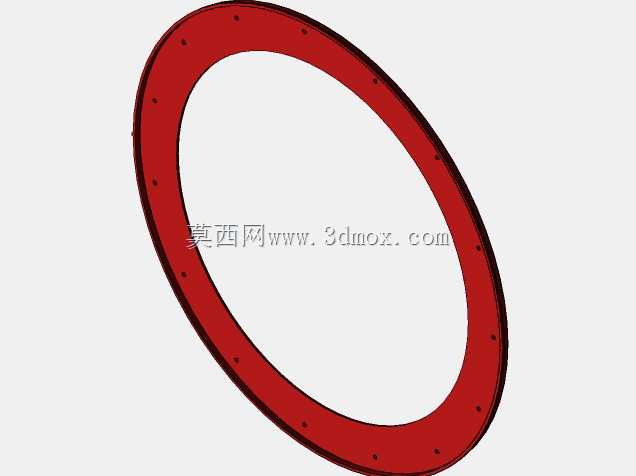

关于外形尺寸与安装边界，这类凹形虹膜盲件的整体外轮廓为环形，外径尺寸需要根据安装基座的配合止口确定，凹面的曲率半径要与对接的安装面完全匹配，保证安装后整个结构的外表面与安装面齐平，不会出现突出或者凹陷的台阶。中心通径的最大开度要根据实际的通光、通流需求确定，叶片的厚度需要根据工况的受力情况选择，如果是用于光路遮挡，叶片厚度可以控制在较薄的范围，降低整体结构的重量；如果是用于介质通断控制，叶片需要适当增加厚度，保证足够的结构强度，避免介质压力导致叶片变形密封失效。安装边界上，需要在结构的外圈预留均匀排布的固定安装孔，安装孔的位置要避开内部驱动环的运动轨迹，同时要考虑驱动件的接入位置，预留对应的驱动轴安装空间，避免驱动结构与安装基座出现干涉。

在结构细节处理上，叶片之间的搭接间隙需要严格控制，在完全闭合状态下，相邻叶片的搭接量要足够，避免出现缝隙导致漏光、漏介质的问题，同时搭接面要做适当的减摩处理，降低反复开合过程中的磨损量。铰接点的销轴需要选用耐磨材质，配合小间隙的装配公差，既要保证叶片转动灵活，又要避免间隙过大导致的叶片晃动，影响开合的同轴度。驱动环的驱动槽需要做光滑的倒角处理，降低驱动销在槽内滑动的摩擦阻力，同时在驱动环与固定基座之间预留适当的润滑间隙，保证长期往复运动下的动作顺畅。另外，凹形结构的背部需要设计对应的加强筋结构，因为凹形曲面的刚性相比平板结构稍弱，加强筋的排布要避开内部叶片的运动空间，在不增加整体厚度的前提下提升结构的整体刚性，避免安装压紧后出现结构变形，影响内部叶片的正常运动。
