45度斜向Asimetic分料溜管闸门结构

　　在散料输送的工艺链路里，这类45度斜置的分流闸门，大多布置在重力溜管的交汇节点，用来切换物料的流向，常见于粮食加工、建材骨料输送、矿山碎料转运、环卫固废分选这些靠重力落料的工位，不需要额外提供输送动力，完全靠物料自重完成流向切换，相比三通换向阀，这种大开口的结构不容易卡料，对颗粒度不均、含少量杂尘的散料适配性更好。

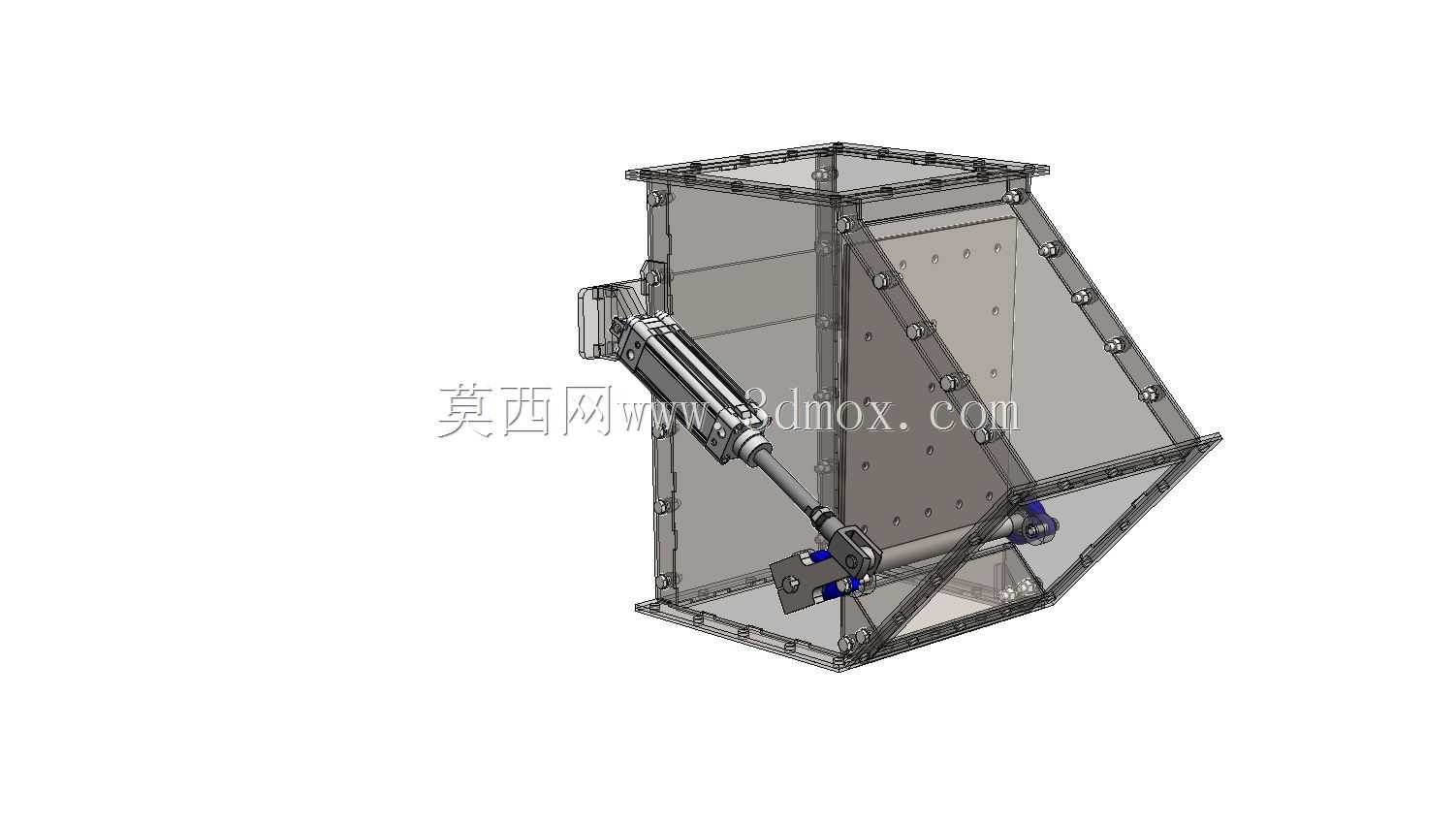

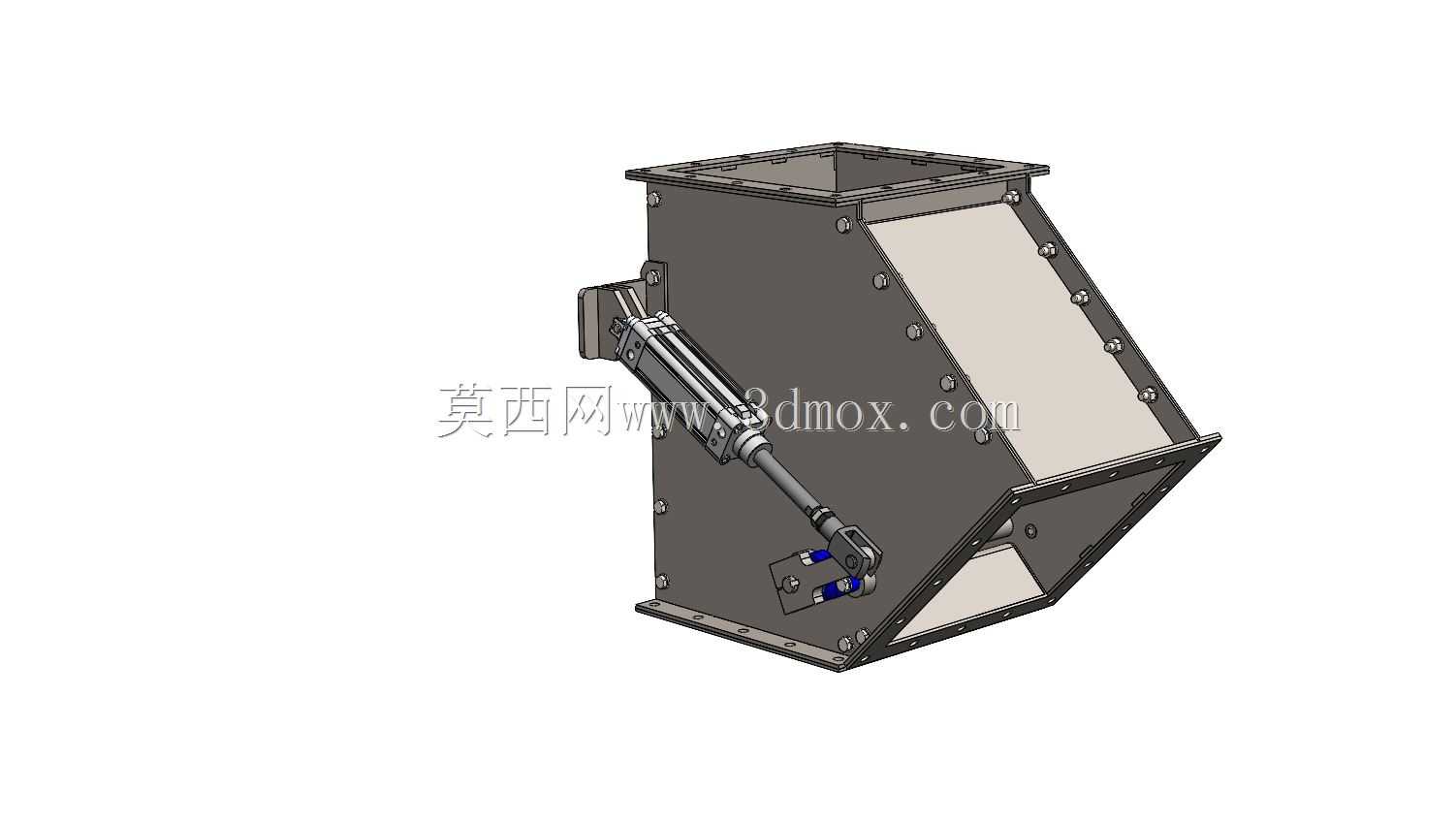

　　从结构上看，整体采用箱式焊接壳体，进出口都做了法兰连接边，法兰面上预钻了等距分布的螺栓孔，安装时可以直接和上下游的溜管段对接，不需要额外做过渡连接件。300x300的通径尺寸，对应常规的溜管输送通量，每小时通过的散料量可以匹配带宽500到650的皮带机转运需求，不会因为通径过小出现堵料，也不会因为通径过大造成溜管段的物料残留。45度的斜置分料角度，是经过物料安息角校核的，不管是切换到哪一侧出料，溜槽的倾斜角度都大于常见散料的安息角，不会出现物料积留在壳体内部的情况，尤其是对于含水率稍高的粉料、带棱角的破碎骨料，这个角度能保证物料靠自重完全滑落，减少壳体内壁的粘附残留。

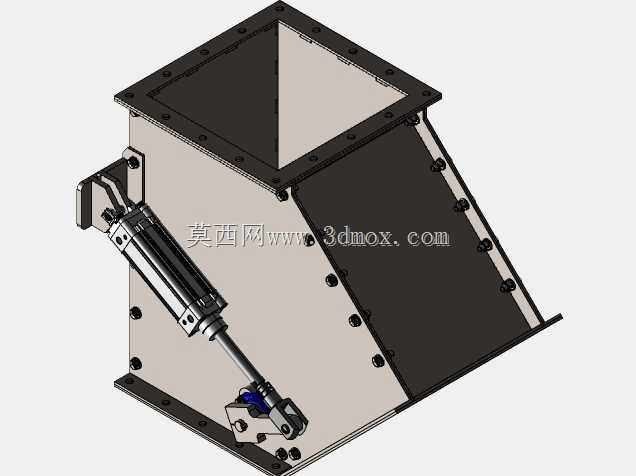

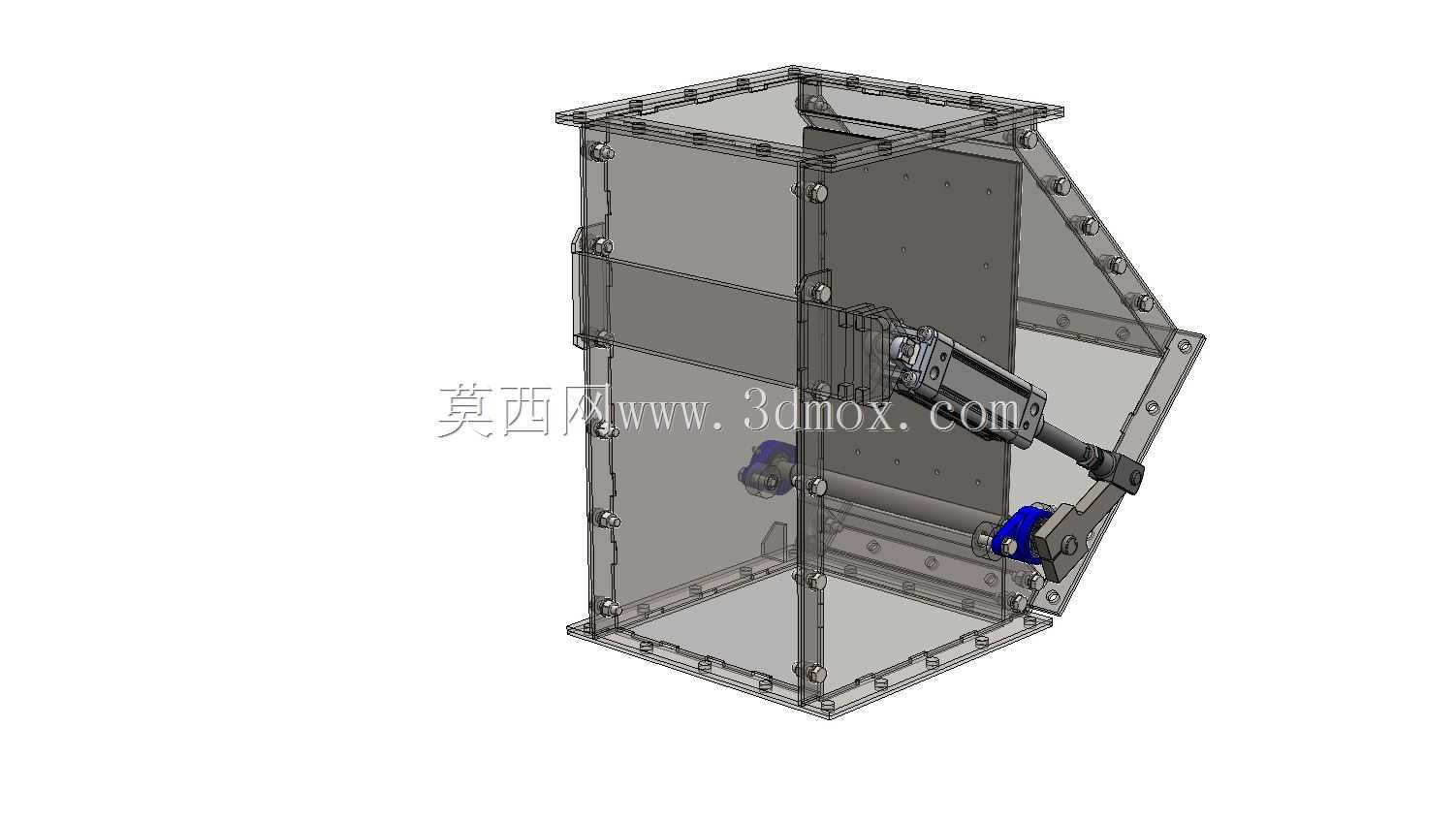

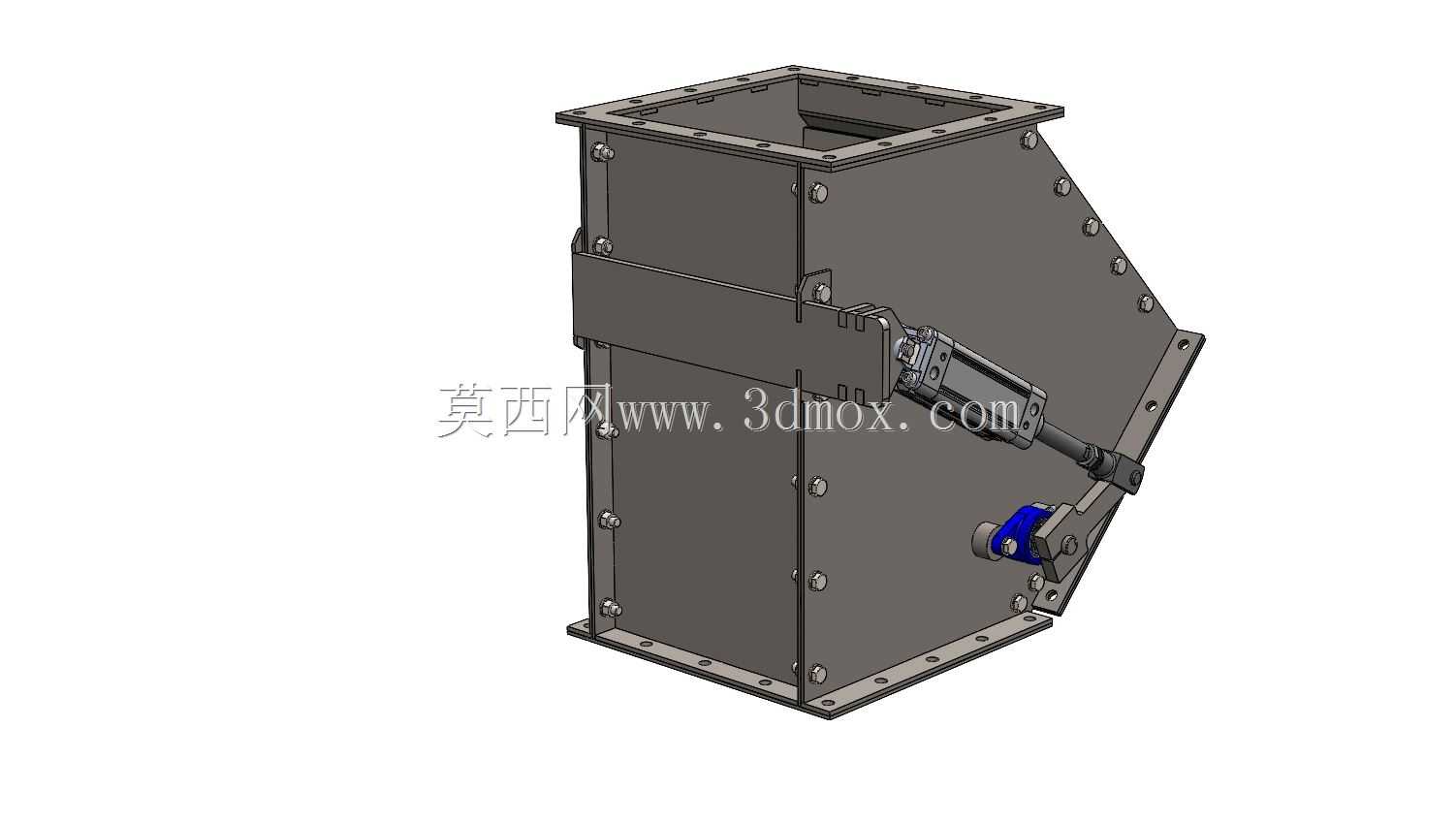

　　驱动部分采用侧装的气动执行元件，气缸的铰接座直接焊接在壳体外侧的加强筋板上，避免气缸工作时的反作用力造成壳体变形，气缸推杆和内部的翻板闸门通过曲柄摇臂结构连接，摇臂的转动角度经过限位校准，闸门关闭时能完全贴合另一侧的出料口密封面，关闭状态下不会出现串料的情况，密封面采用耐磨衬板贴合，即使长期受物料冲刷，也能保证密封间隙在可控范围内，减少漏料问题。壳体侧面开设了可拆卸的检修盖板，盖板用螺栓紧固在壳体上，日常维护时不需要拆除上下游的溜管连接，只需要拆开检修盖板的螺栓，就能检查内部翻板的磨损情况、更换密封件，降低后期运维的拆装工作量。

　　设计时首先考虑的是散料冲刷的磨损问题，壳体内壁和物料直接接触的区域，都预留了耐磨衬板的安装位，用户可以根据实际输送的物料特性，更换高锰钢、耐磨陶瓷或者高分子聚乙烯衬板，不需要改动整体壳体结构。壳体外部的加强筋布置，是按照满料工况下的载荷做的结构加强，即使溜管内堆满物料，壳体也不会出现鼓胀变形，法兰面的平行度能长期保持，避免安装后出现连接缝隙漏料的问题。气动元件的选型匹配了翻板的转动扭矩，即使翻板两侧存在一定的物料积压差，也能顺利完成闸门的切换动作，气缸上配套的磁性开关可以直接接入厂区的PLC控制系统，实现远程的流向切换，不需要人工现场操作，适配自动化生产线的控制需求。

　　安装边界上，设备整体的外接尺寸紧凑，侧装的气缸没有超出进出口法兰的投影范围太多，现场布置时不需要预留过大的侧向安装空间，对于旧线改造的项目，只要原有溜管的通径匹配，就能直接替换原有老旧的分料闸门，不需要改动周边的设备布局。设备的进料口在上部垂直方向，两个出料口分别沿45度斜向和垂直向下布置，切换闸门时，翻板摆动到对应位置就能阻断其中一个出料口的通路，让物料全部流向另一侧，整个切换过程在数秒内就能完成，不会造成输送链路的长时间断料。

　　在实际使用场景里，这类分流闸门经常用在一用一备的输送线切换工位，比如一条来料线需要分配到两个不同的料仓，或者需要在正常生产和废料收集之间切换流向，相比电动推杆驱动的闸门，气动驱动的响应速度更快，结构更简单，后期维护只需要定期检查气缸的气源压力、密封件的磨损情况即可，没有复杂的传动部件，故障率更低。壳体的焊接结构都做了应力消除处理，长期受物料冲击也不会出现焊缝开裂的问题，法兰连接面的加工精度保证了和上下游溜管对接时的密封性，不会出现粉尘外溢的情况，满足散料输送车间的环保要求。
