手持便携真空吸尘设备壳体结构设计

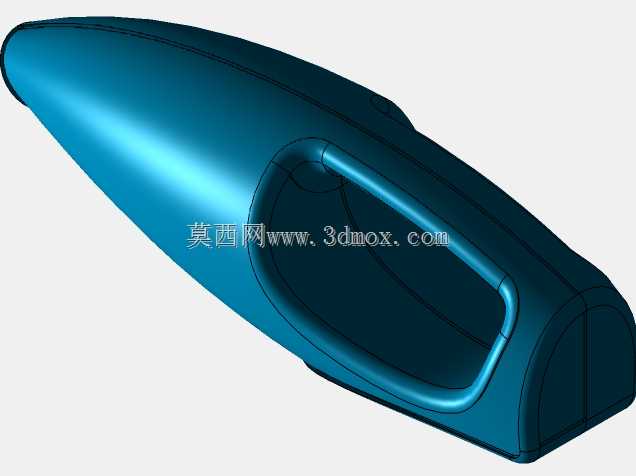

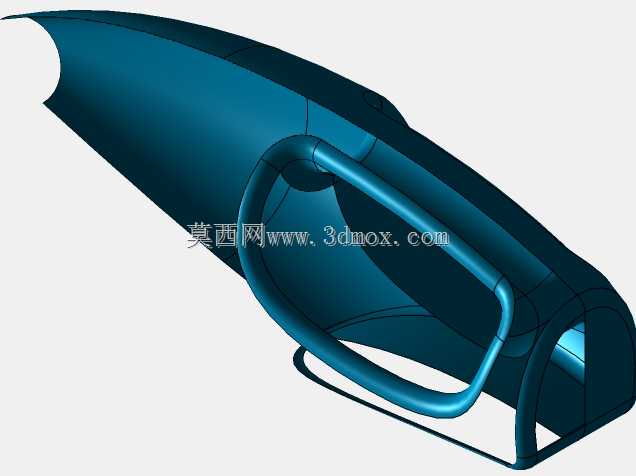

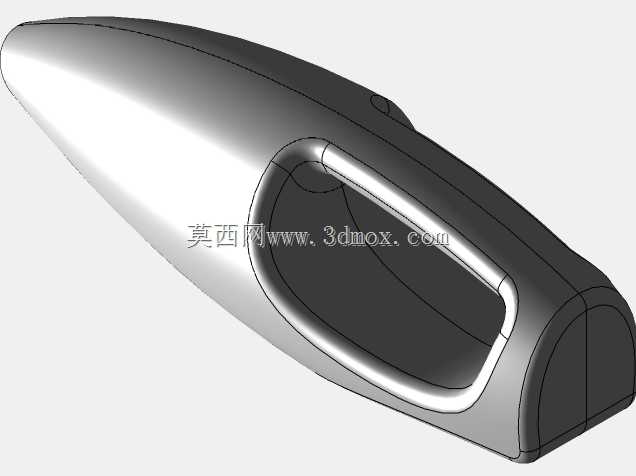

这款手持真空吸尘设备的壳体结构，在设计阶段优先匹配日常家居、车载缝隙、办公工位边角等多场景的清洁作业需求，区别于传统立式吸尘器的笨重形态，整体采用一体化流线曲面布局，核心围绕单手握持操作的实际使用逻辑展开结构规划。从实际使用场景出发，日常清理桌面碎屑、键盘缝隙浮尘、汽车座椅夹缝杂物、家居软装表面浮毛时，使用者往往需要单手持设备完成抬手、探入缝隙、变换角度等连续动作，因此壳体的握持区域做了内凹式环形手柄设计，手柄的内圈弧度贴合成年人手掌自然弯曲的形态，握持时虎口位置与壳体上沿的过渡曲面完全贴合，长时间操作不会出现硌手、滑脱的问题，手柄与主机身的连接位置做了加厚的过渡筋位，避免跌落、磕碰时出现连接位断裂的问题。主机身的腔体采用前窄后宽的锥形流线设计，前端的吸入口位置做了收窄处理，能够适配窄缝清洁的探入需求，不需要额外加装过长的扁吸头就可以伸入家具缝隙、键盘按键间隙等狭窄区域，后端的腔体预留了足够的电机、尘仓安装空间，曲面外壳的壁厚均匀控制在2.2mm，既能够保证壳体的结构强度，承受日常使用中的轻微磕碰，也不会因为壁厚过大导致整机重量超标，增加手持操作的负担。在安装边界的设计上，壳体的上下合模面采用错位止口结构，合模后缝隙控制在0.1mm以内，既能够保证尘仓的密封性，避免吸尘过程中出现漏风、吸力损失的问题，也方便后期拆卸清理尘仓时的开合操作，不需要额外加装复杂的锁扣结构，仅靠壳体本身的卡扣位就可以实现稳定扣合。壳体表面的曲面过渡全部采用G2连续曲率处理，没有尖锐的棱角，一方面能够避免使用过程中棱角刮伤家具表面、磕碰使用者手部，另一方面也能够减少生产注塑过程中的应力集中问题，降低壳体注塑成型时的翘曲、缩痕缺陷率。手柄下方预留了挂绳孔的安装位，使用者可以根据使用需求加装腕带，在高空清洁作业时避免设备脱手坠落，主机身的侧面预留了开关按键的安装槽位，按键位置刚好对应握持时大拇指的自然放置位置，操作时不需要变换手型就可以完成设备的启停控制。从结构强度的角度考虑，壳体的内壁对应电机安装的位置设计了十字形的加强筋，既能够固定电机的安装位置，减少设备运行时的震动传导，降低手持操作时的震手感，也能够提升壳体局部的抗挤压能力，避免握持时用力过大导致壳体变形挤压内部电机、电路组件。尘仓与电机仓之间预留了过滤组件的安装间隙，过滤组件的安装位做了环形的定位台阶，能够保证过滤棉、HEPA滤网的安装位置准确，不会因为设备倾斜、晃动出现移位，导致灰尘进入电机仓损坏核心部件。整机的外形尺寸控制在长度320mm、握持位置最大直径110mm的范围内，整体重量控制在1.2kg以内，单手握持时的重心落在手柄的中心位置，长时间抬手清洁高处位置时不会出现手腕酸痛的问题。针对不同清洁场景的适配性，壳体前端的吸入口位置做了标准的接口尺寸设计，能够兼容通用的毛刷头、扁吸头、沙发吸头等扩展配件，不需要更换主机就可以完成不同场景的清洁作业，接口位置做了一圈凸起的定位环，配件安装后能够实现紧密卡合，使用过程中不会出现配件脱落、漏风的问题。在细节设计上，壳体的底部做了三个微小的支撑凸点，平时临时放置在桌面时不会出现壳体表面直接接触桌面造成磨损的问题，凸点的高度控制在0.8mm，既能够起到支撑作用，也不会因为凸点过高影响整机的外观协调性。
