方形外壳螺线管电磁驱动组件结构

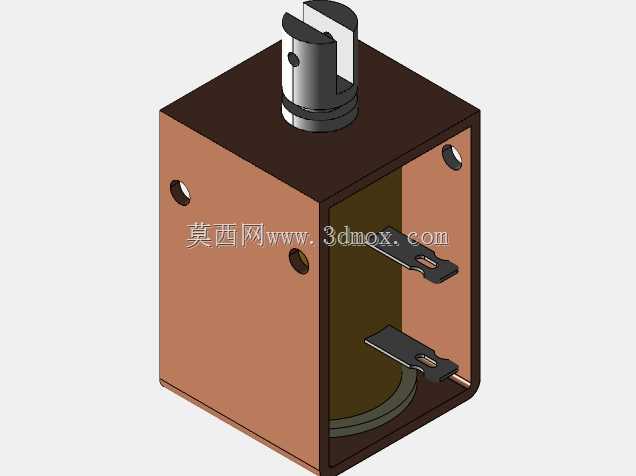

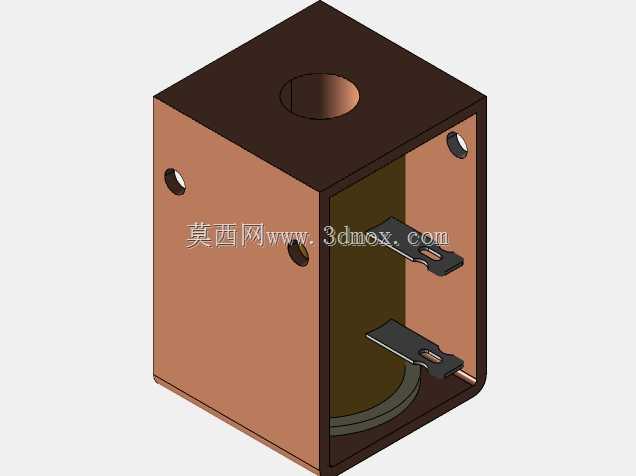

该螺线管组件属于电磁驱动类基础执行部件，在工业自动化控制回路、低压电气通断机构、小型机电执行单元中应用广泛，常见于自动化产线的工位挡停机构、小型气动阀的电磁先导控制、低压配电回路的触点驱动、智能门锁的锁舌伸缩驱动等场景，依靠通电后产生的电磁吸力带动内部衔铁完成直线往复动作，实现电信号到机械位移的转换。从结构设计来看，该组件采用方形金属外壳作为主体承载结构，外壳侧壁预留多组安装孔位，可直接通过螺栓完成组件在设备安装板上的固定，无需额外设计定制安装支架，适配常规设备面板的安装布局，方形壳体的棱边做了微小倒角处理，避免装配过程中锐边划伤操作人员或线缆绝缘层。外壳顶部伸出的柱形结构为衔铁导向套，内部与可动衔铁采用间隙配合，导向套侧壁设置径向定位孔，可加装限位销限制衔铁的最大伸出行程，避免衔铁在电磁吸力作用下过度吸入壳体内部导致复位失效，导向套与外壳主体采用同轴度公差约束，保证衔铁动作过程中无卡滞、偏磨问题，长期往复动作下的磨损量控制在合理区间。壳体侧面预留的两个片状接线端子，直接与内部线圈绕组的引出端连接，端子表面做镀锡处理，降低接线接触电阻，端子的开孔尺寸适配常规M3规格的接线螺钉，可直接压接导线端子完成电气连接，无需额外焊接工序，适配现场装配的快速接线需求。壳体采用开口式结构设计，一侧端面开放，既方便内部线圈、铁芯、复位弹簧的装配与后期维护更换，也能在绕组工作过程中通过开放面辅助散热，避免密闭空间内线圈积热导致绝缘层加速老化，延长组件的连续工作时长。设计过程中，内部铁芯采用高导磁软磁材料，线圈绕组的匝数根据额定工作电压对应的吸力要求匹配计算，保证额定电压下衔铁的输出吸力满足驱动负载的需求，同时控制线圈的额定电流在合理范围，避免工作电流过大导致供电回路过载。复位弹簧嵌套在衔铁尾部，断电状态下依靠弹簧弹力将衔铁顶出至初始位置，弹簧的刚度参数经过匹配，既保证断电后衔铁可靠复位，也不会因为弹力过大导致通电时电磁吸力无法克服弹簧阻力完成吸合动作。安装边界方面，方形壳体的外轮廓尺寸适配常规小型电磁驱动部件的安装空间，侧壁的安装孔位间距符合通用机电部件的安装孔距规范，可直接替换同规格的传统圆柱形螺线管，顶部衔铁的伸出长度可根据实际驱动行程需求做微调，伸出端的扁位结构可直接连接被驱动的摆杆、锁舌、阀杆等部件，无需额外加工连接结构。该结构在设计时充分考虑了批量装配的工艺性，所有零部件均采用常规机械加工或冲压工艺成型，无特殊复杂曲面结构，零部件的公差配合选用基孔制间隙配合与过渡配合组合，装配时无需专用工装即可完成整机组装，有效控制生产制造成本。实际使用过程中，该组件可根据应用场景的防护需求，在开放端面加装密封端盖，提升防尘防水能力，适配多粉尘、轻度溅液的工业现场环境，接线端子处可加装绝缘护套，避免接线裸露导致的短路风险，整体结构紧凑，动作响应速度快，可满足每分钟数十次的往复动作频次要求，长期工作状态下的动作可靠性稳定。
