小型往复式刮水执行机构结构设计

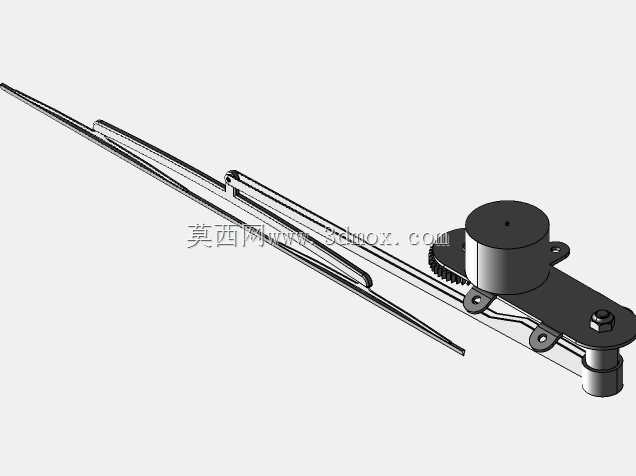

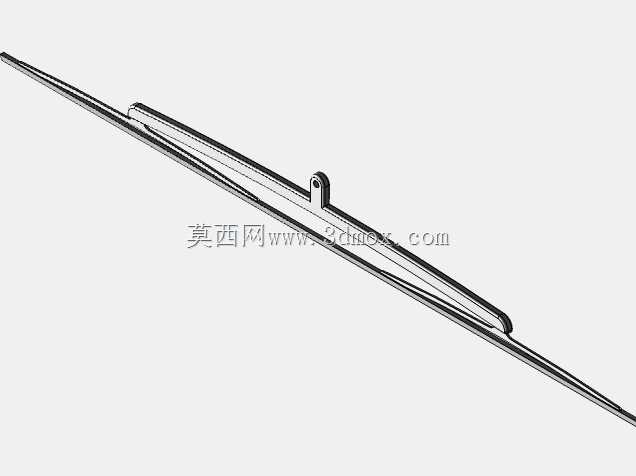

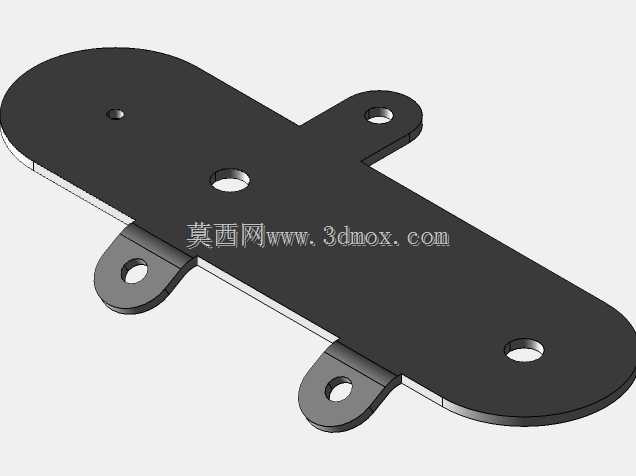

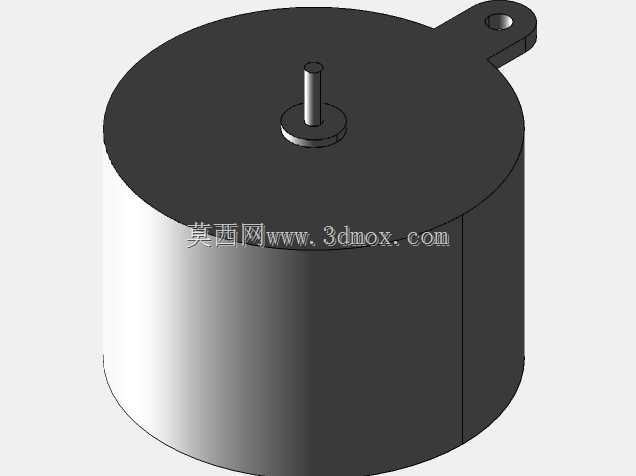

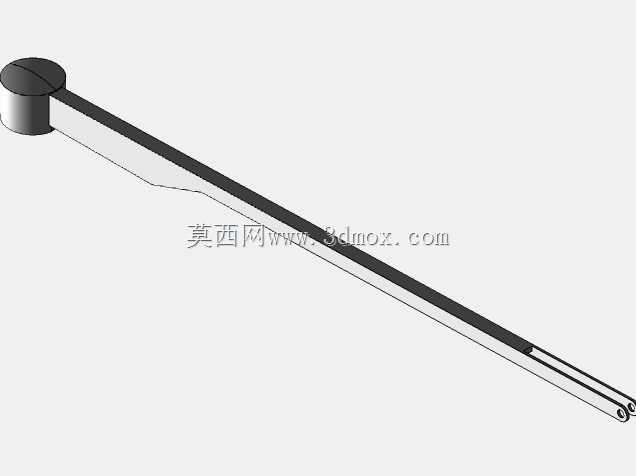

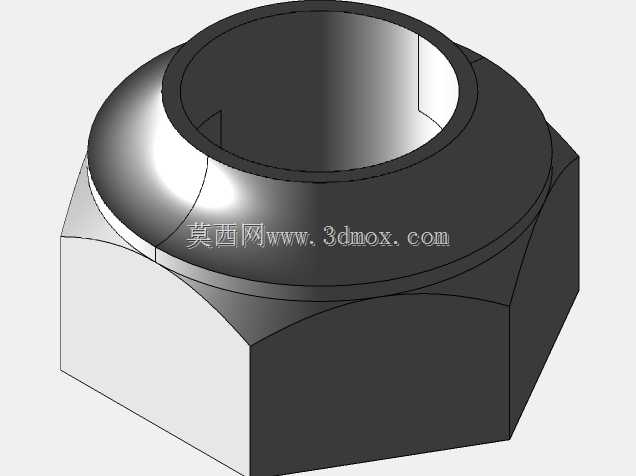

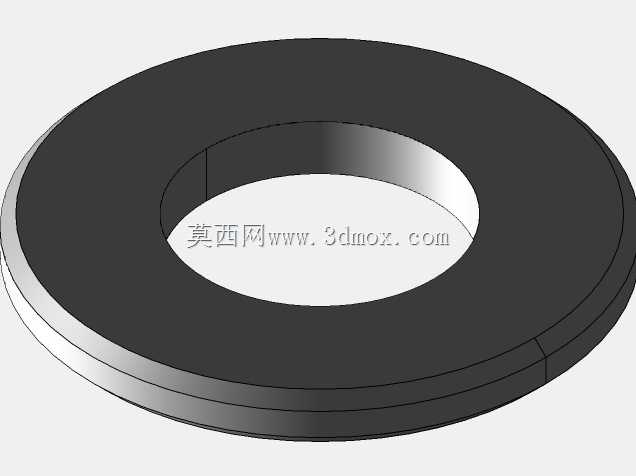

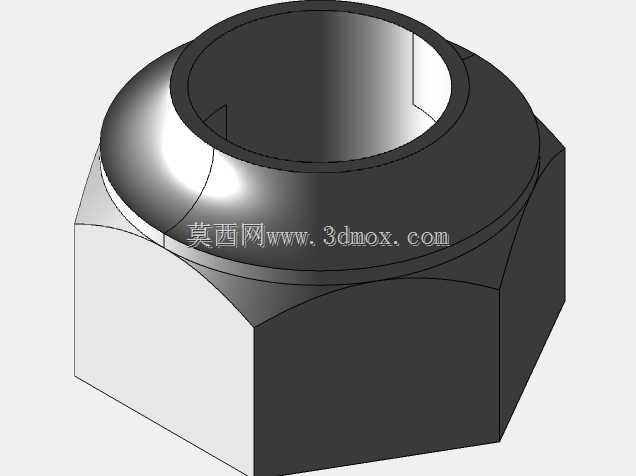

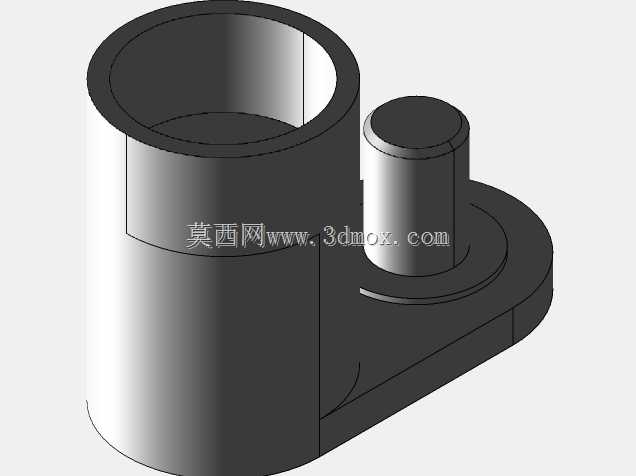

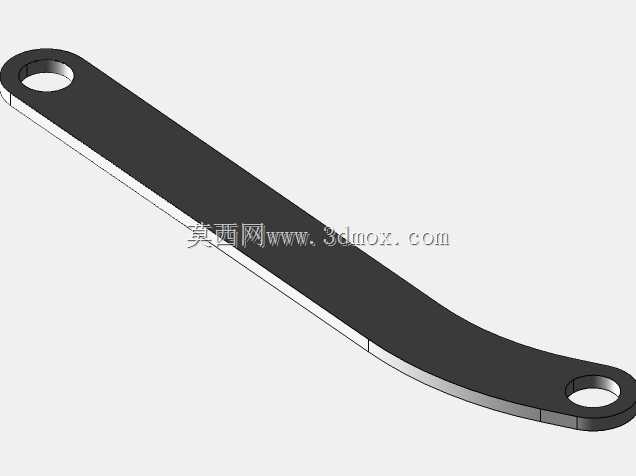

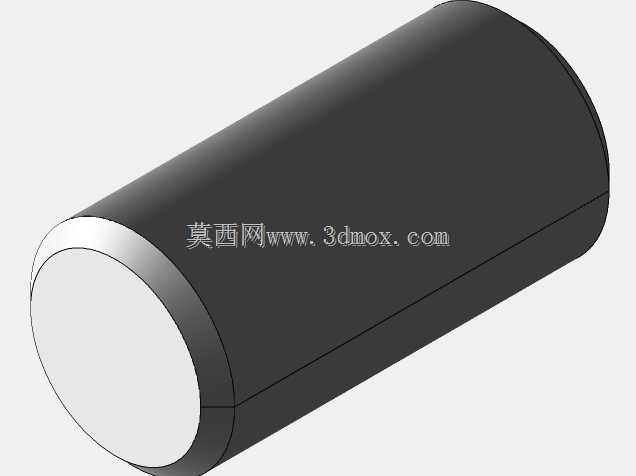

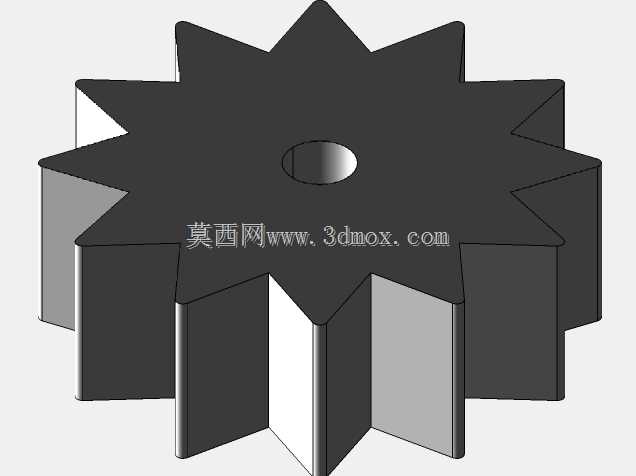

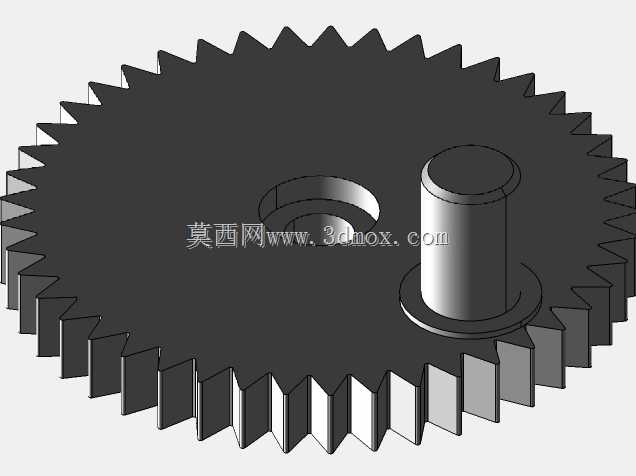

该刮水执行机构多用于小型封闭作业舱室、户外监测设备视窗、特种作业车辆侧窗等需要定期清除视窗表面积水、浮尘、薄霜的场景，核心作用是通过固定轨迹的往复摆动，带动刮条贴合视窗表面完成清洁动作，避免视窗表面积水、积尘遮挡观测视线，保障视窗通透度满足作业观测需求。整套机构采用集成化布局设计，将动力输出、减速传动、摆动执行三个功能模块整合在同一块安装基板上，不需要额外搭建分散的传动支架，整体结构紧凑，安装时只需要固定基板上的三个安装孔位即可完成主体固定，大幅降低现场安装的对位难度。动力端采用微型直流减速电机作为动力源，电机输出轴直接搭载小模数圆柱齿轮，与输出轴端的大直径齿轮啮合完成一级减速，齿轮传动比匹配刮臂摆动的额定转速，让刮臂往复摆动的频率控制在合理区间，既不会因转速过快导致刮条跳动异响，也不会因转速过慢导致清洁效率不足。传动端的曲柄连杆结构做了偏心距优化，偏心距尺寸直接决定刮臂的摆动角度范围，可根据待清洁视窗的幅面宽度调整偏心距参数，适配不同宽度的视窗清洁需求；连杆与刮臂转轴、曲柄的连接位置均采用自润滑衬套作为转动副，不需要定期加注润滑脂，长期往复运行也不会出现卡滞、异响问题，适配户外高低温、多尘的复杂作业环境。刮臂部分采用双层嵌套式弹性结构，内层为刚性金属支撑臂保证摆动过程中的结构刚度，避免高速摆动时刮臂出现形变导致刮条贴合不严，外层设置弹性压条，可始终给刮条施加均匀的正向压力，让刮条整个长度方向都能紧密贴合视窗玻璃表面，不会出现局部漏刮、刮拭痕迹不均匀的问题；刮条采用快拆式卡槽固定，磨损后只需要沿卡槽抽出旧刮条、推入新刮条即可完成更换，不需要拆解整套机构，后期维护效率极高。安装边界方面，整套机构的主体厚度控制在较小范围内，安装时基板与视窗玻璃的平行度公差控制在0.2mm以内即可保证刮条贴合度，三个安装孔位呈三角形分布，固定后可承受长期往复摆动带来的交变载荷，不会出现固定螺栓松动、机构移位的问题；电机接线端预留标准接插件，可直接对接设备的控制电路，支持间歇摆动、连续摆动两种工作模式切换，可根据实际使用场景的需求调整工作逻辑。在结构设计过程中，所有转动部件都做了防脱出限位设计，齿轮啮合位置预留合理的侧隙，避免低温环境下部件冷缩导致齿轮卡滞；刮臂的摆动起始位置和终止位置都设置了软质缓冲垫，避免刮臂摆动到极限位置时出现刚性撞击，降低运行噪音的同时也能延长机构的整体使用寿命。整套机构的载荷传递路径经过优化，电机输出的扭矩通过齿轮副传递到曲柄后，直接通过连杆带动刮臂转轴转动，没有多余的传动环节，机械传动效率高，相同输出扭矩要求下可选用功率更小的电机，降低整套机构的运行功耗。
