积木式轨道拦挡小车结构设计

这款积木式拦挡小车，是适配模块化拼插轨道系统的功能性阻挡构件，日常主要应用在儿童拼插积木的轨道场景、科教类机械结构演示教具套装中，也可作为小型自动化演示流水线的模拟挡停组件使用。从实际使用场景来看，在积木轨道的运行路径里，它承担着路径末端挡停、分支路径限位、运行单元位置锁定的作用，避免沿轨道行进的积木小车冲出路径，或是在指定工位停留完成模拟装卸、转向等动作；在科教演示场景中，它可以作为机械限位结构的具象演示件，帮助学习者理解端面挡停、卡扣限位的基础机械原理，不需要额外粘接或者紧固件，依靠拼插结构的配合就能完成固定。

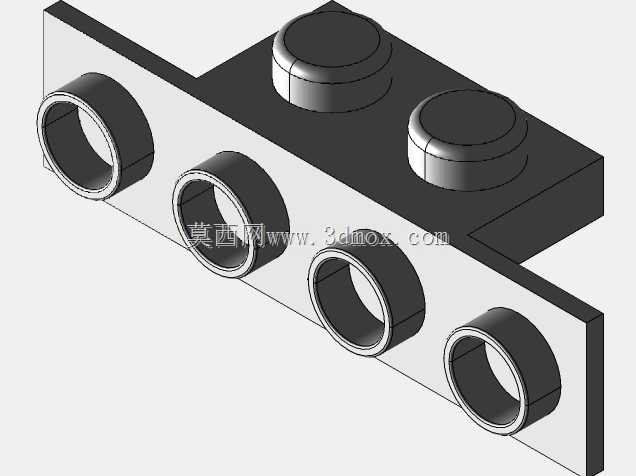

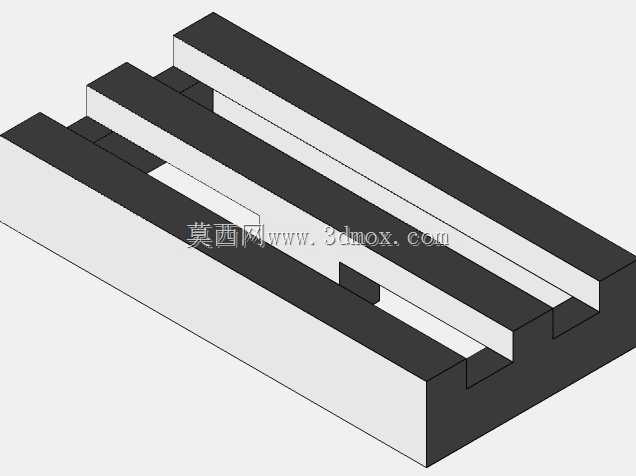

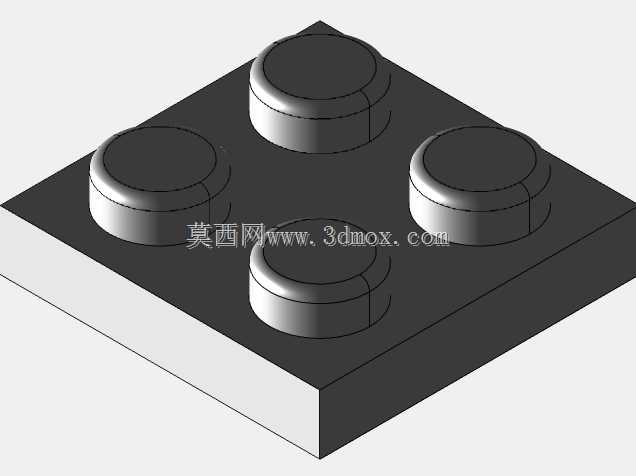

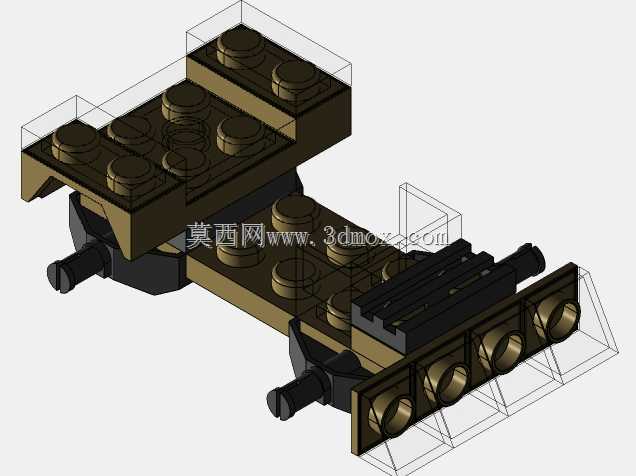

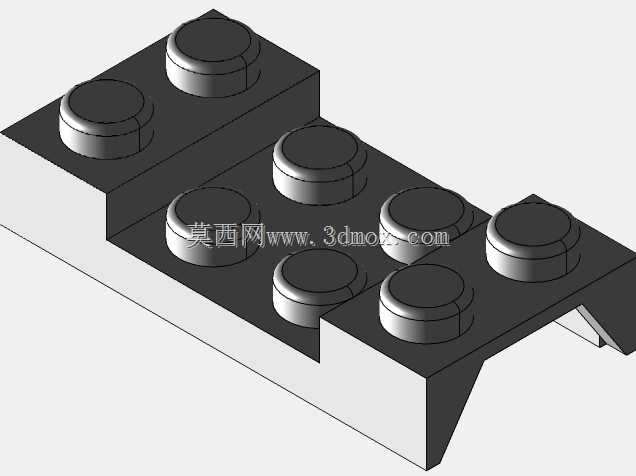

从功能特性上看，这款构件采用上下分层的积木基座设计，上层预留标准积木凸点接口，可兼容同规格的积木块叠加安装，拓展挡停高度或是加装其他功能附件；下部集成了带轮轴的行走结构，既可以沿轨道槽滑动调整挡停位置，也可以通过侧边的卡扣结构锁定在轨道的指定点位，不需要额外工具就能完成位置调整与固定。前端的挡停面做了加厚处理，接触面设置了多道平行的缓冲筋条，当行进的积木构件撞击到挡停面时，筋条可以分散撞击力，避免长期撞击导致构件开裂，同时也能减少撞击产生的松动，保证挡停位置的精度。

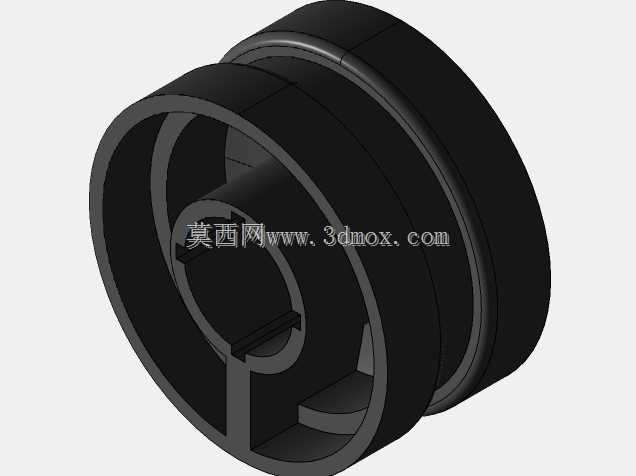

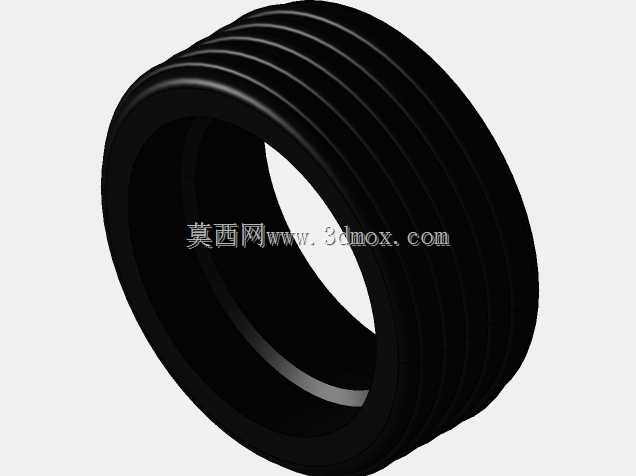

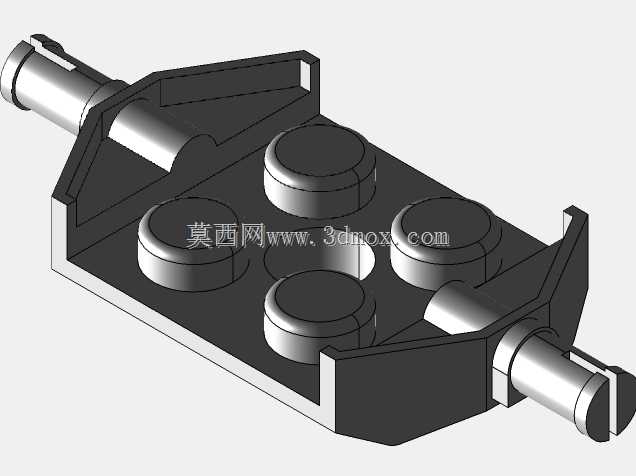

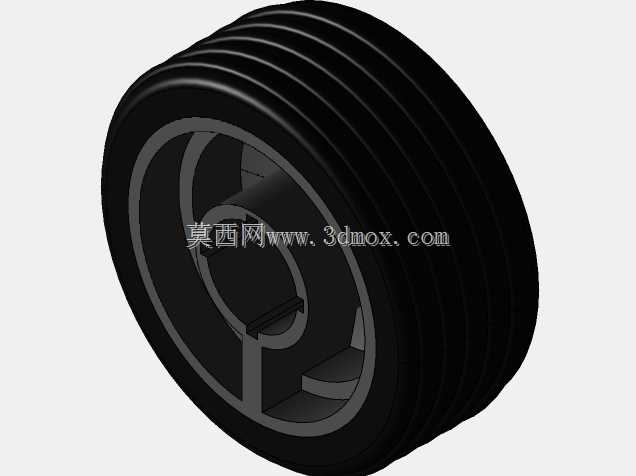

设计过程中，首先考虑的是与现有标准积木系统的兼容性，所有凸点的间距、凸点直径、拼接过盈量都严格匹配通用拼插积木的尺寸公差，保证拼接后不会出现松脱或者过紧难以拆卸的问题。轮轴部分采用了小直径的销轴结构，轮体与基座之间预留了0.15mm的转动间隙，保证在调整位置时轮体可以顺畅转动，不会出现卡滞；同时轮体的轮廓做了与轨道槽型匹配的限位凸缘，滑动时不会从轨道中脱出。侧边的锁定卡扣采用了悬臂梁式的弹性结构，卡扣的倾斜角度设置为15度，按压时的变形量控制在1mm以内，既保证锁定时的卡持力足够，不会被撞击力冲开，也能让使用者轻松按压解锁，调整位置时不需要过大的力度。

外形尺寸方面，整个构件的总长度控制在4个标准积木单位的长度，宽度为2个标准积木单位，基座高度为1.2个标准积木单位，前端挡停面的高度为1.5个标准积木单位，安装时只需要将下部的轮体对准轨道的槽位推入即可，不需要额外的安装空间，相邻的积木构件可以紧贴其侧面安装，不会出现干涉。安装边界上，构件上部的凸点区域完全开放，叠加安装的积木块不会与下部的轮轴、卡扣结构产生干涉；前端挡停面突出基座前端0.3个标准积木单位，保证撞击时的接触位置完全落在挡停面上，不会撞击到基座的薄弱边角；后端的卡扣结构突出基座侧面0.2个标准积木单位，锁定时卡扣卡入轨道侧面的定位孔中，卡入深度为0.15个标准积木单位，既保证锁定可靠，也不会因为卡入过深导致解锁困难。

从结构强度的角度考虑，整个构件的基座壁厚设置为1.2mm，凸点根部做了R0.3mm的圆角过渡，避免应力集中导致凸点断裂；轮轴与基座的连接位置做了加厚的加强筋，筋条厚度0.8mm，从基座底部一直延伸到轮轴根部，承受撞击时的冲击力可以通过加强筋分散到整个基座上，不会出现轮轴断裂的问题。弹性卡扣的根部同样做了圆角过渡，反复按压解锁时不会因为应力集中出现断裂，按照日常使用的频率计算，卡扣的使用寿命可以满足上万次的按压解锁需求，完全适配玩具、教具这类高频次拆装调整的使用场景。
